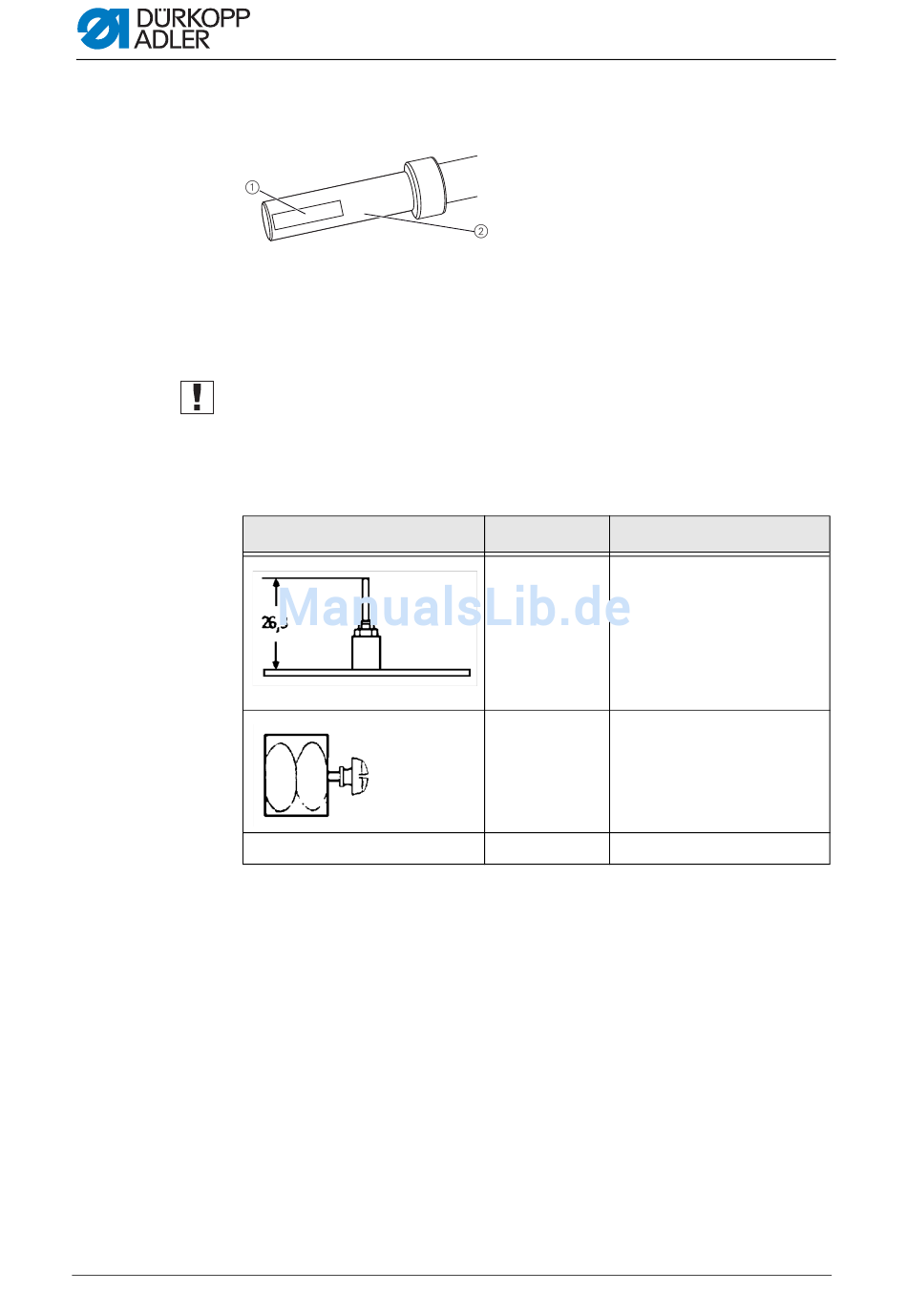

3.4 Flächen auf Wellen
Auf der Fläche
Abb. 1: Flächen auf Wellen
anschrauben
(1) - Fläche
Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile
angeschraubt sind. Dadurch wird die Verbindung stabiler und das Einstel-
len einfacher.
Achten Sie immer darauf, dass die Schrauben vollständig auf der Fläche
sitzen.
3.5 Lehrensatz
Lehre
12
(2) - Welle
Bestell-Nr.
K981 120012
K981 150002
K981 150015
Arbeitsgrundlagen
Einstellung
Höhe der Nadelstange des Näh-
kopfs
Einstellkloben für den Zeitpunkt
der Greiferbewegung und der
radialen Position der Nadel-
stange
Fühlerlehre
Serviceanleitung 971 - 00.0 - 03/2015
