4.6 Fadenregulator und Nadelfaden-Führung einstellen
Richtige Einstellung
Der Fadenregulator (1) hat einen Abstand von 7 mm zum Fadenhebel,
wenn dieser in seinem unteren Totpunkt steht.
Die Stellung des Fadenhebels beeinflusst:
Die Höhe der Fadenführung (3) beträgt je nach Material und Nähfäden
142 - 145 mm von der Grundplatte.

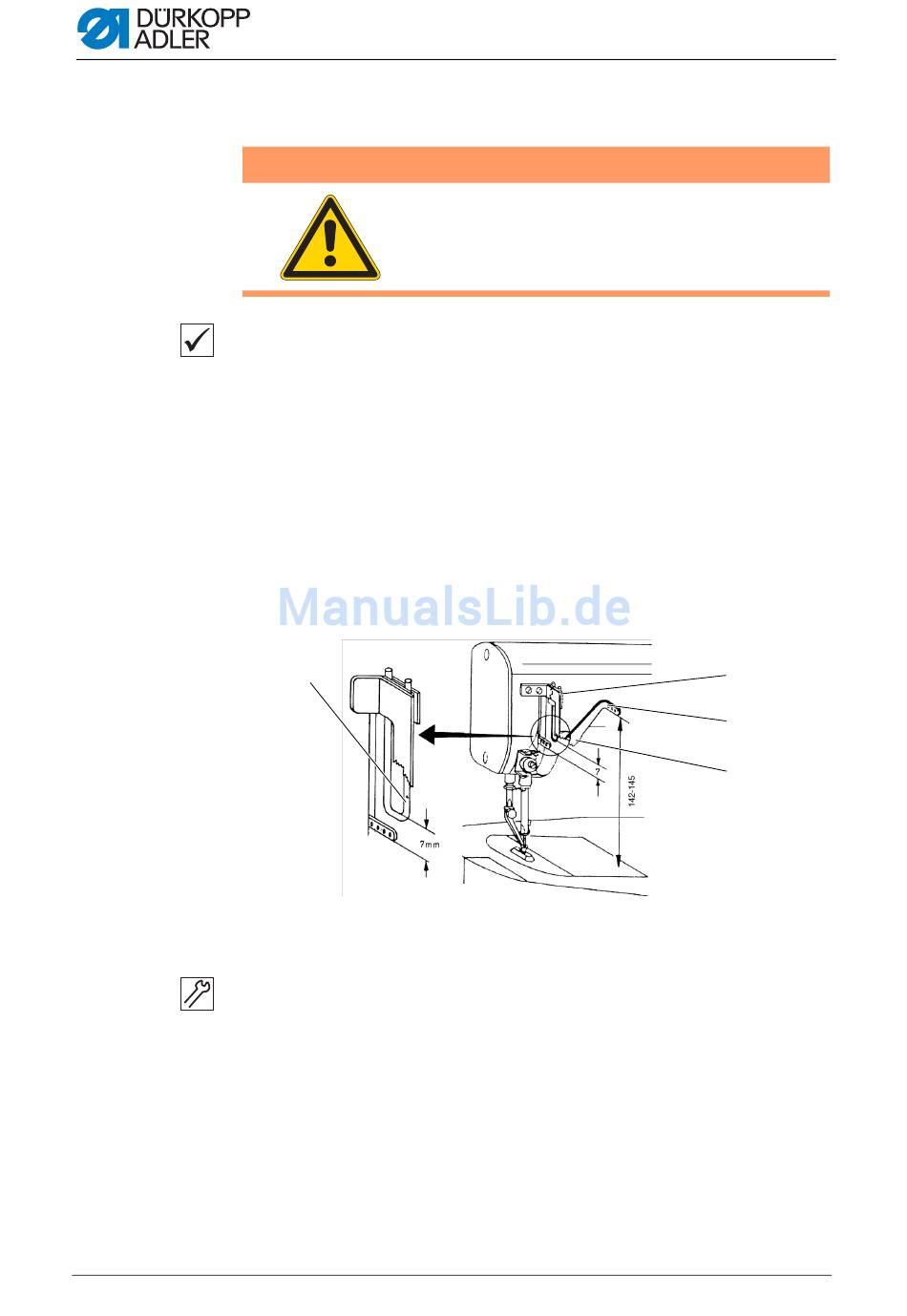

Abb. 21: Fadenregulator und Nadelfaden-Führung einstellen
(1) - Fadenregulator
(2) - Schraube
Einstellschritte
1. Schrauben (2, 4) lösen.
2. Fadenregulator (1) bzw. Fadenführung (3) einstellen.
3. Schrauben (2, 4) festschrauben.
28
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
• Spannung der Nadelfadenschlinge kurz vor dem Abspringen vom
Greifer
• Spannung der Nadelfadenschlinge
• Schlingengröße
①
④
③
②
(3) - Fadenführung
(4) - Schraube
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
