Beschneidkopf

5.3 Stellung des Scherkopfs bzw. der Matrize einstellen

Richtige Einstellung Version 1
Der Scherkopf lässt sich leicht in jede beliebige Stellung drehen.
Richtige Einstellung Version 2
Der Stempel taucht ohne Ablenkung in die Matrize ein.

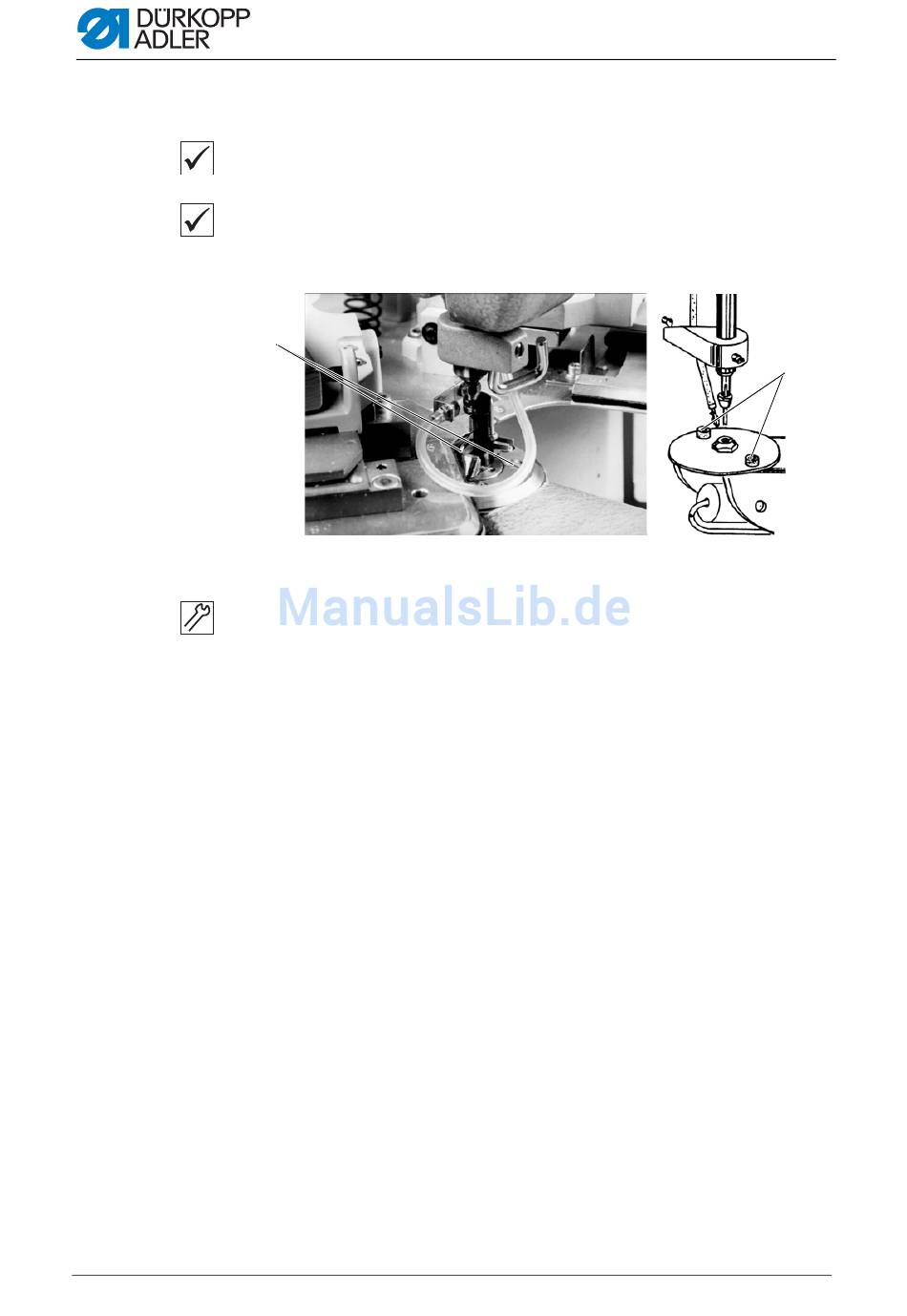

Abb. 36: Stellung des Scherkopfs bzw. der Matrize zur Antriebsstange einstellen
①
①
(1) - Schrauben
Einstellschritte
1. Beide Schrauben (1) lösen.
2. Position der Matrize bzw. Gängigkeit des Scherkopfs einstellen.
3. Beide Schrauben (1) festschrauben.
