Nähgutklammer
8.5 Delrin der Nähguthalter erneuern
Richtige Einstellung
Das Delrin auf der Nähgutauflage steht so nah wie möglich an der Nadel,
berührt diese jedoch nicht. Das Delrin ist nicht beschädigt.

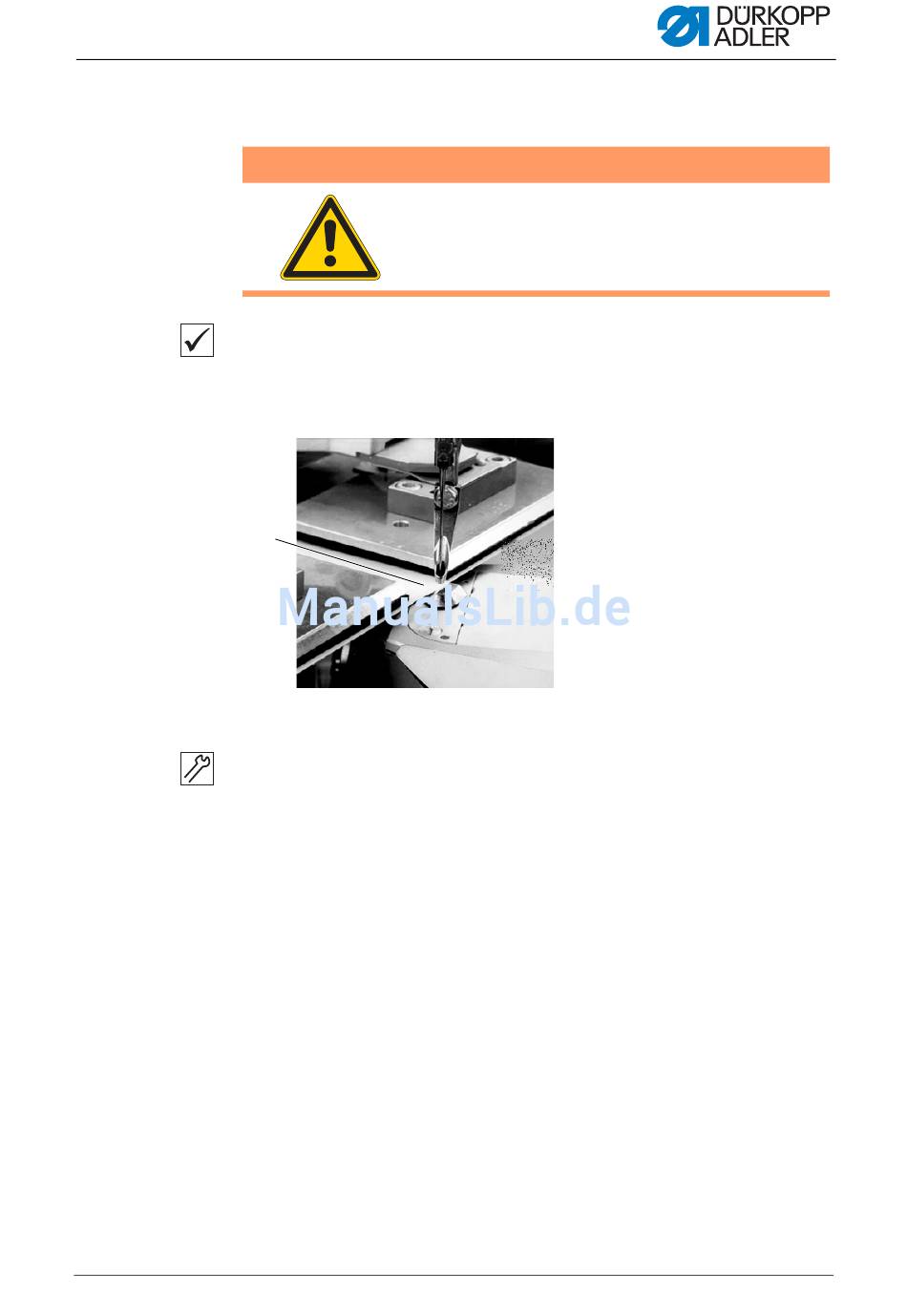

Abb. 60: Delrin der Nähguthalter erneuern
(1) - Delrin
Einstellschritte
1. Nähkopf und Beschneidkopf ausschwenken.
2. Delrin der Nähguthalter entfernen.
3. Schneidkontur auf dem Delrin markieren.
4. Ausnehmungen für die Nähgutanschläge auf dem Delrin markieren.
Serviceanleitung 971 - 00.0 - 03/2015
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
①
Neues Delrin zuschneiden
Bei allen Haltertypen auf folgendes achten:
• Das Delrin soll mit der hinteren Kante der oberen Klammer abschlie-
ßen.
• Auf der Nähseite soll es ca. 5 - 8 mm überstehen.
Bei verstellbaren Nähguthaltern zusätzlich beachten:
• Das Delrin der linken Nähguthalterhälfte wird so verklebt, dass es
mit der Innenkante bündig steht.
• Das Delrin der rechten Nähguthalterhälfte soll auf der inneren Seite
80 mm überstehen.
Dabei die Breite und den möglichen Positionsbereich des Anschlags
berücksichtigen.
