Dürkopp Adler 910 Bedienanleitung

Dürkopp Adler 910 Bedienanleitung

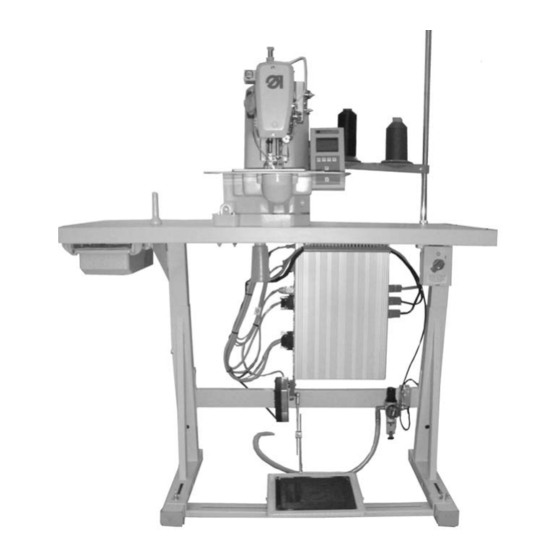

Cnc-nähanlage für freie nahtkonturen
Vorschau ausblenden Andere Handbücher für 910:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CNC-Nähanlage für freie Nahtkonturen
CNC sewing unit for free seam contours
Aufstellanleitung / Installation Instructions
Postfach 17 03 51, D-33703 Bielefeld Ÿ Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 5 21/ 59 25-00 Ÿ Telefax +49 (0) 5 21/ 9 25 24 35 Ÿ www.duerkopp-adler.com
Ausgabe / Edition:
Änderungsindex
04/2007
Rev. index: 01.0
Bedienanleitung
Serviceanleitung / Service Instructions
Printed in Federal Republic of Germany
/ Operating Instructions
910
Deutsch/Englisch
Teile-Nr.:/Part-No.:
0791 910001
1
2
3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 910

Inhaltszusammenfassung für Dürkopp Adler 910

  • Seite 1 CNC-Nähanlage für freie Nahtkonturen CNC sewing unit for free seam contours Bedienanleitung / Operating Instructions Aufstellanleitung / Installation Instructions Serviceanleitung / Service Instructions Postfach 17 03 51, D-33703 Bielefeld Ÿ Potsdamer Straße 190, D-33719 Bielefeld Deutsch/Englisch Telefon +49 (0) 5 21/ 59 25-00 Ÿ Telefax +49 (0) 5 21/ 9 25 24 35 Ÿ www.duerkopp-adler.com Ausgabe / Edition: Änderungsindex Teile-Nr.:/Part-No.:...
  • Seite 2 Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. All rights reserved. Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.
  • Seite 3 Vorwort Diese Anleitung soll erleichtern, die Maschine kennenzulernen und ihre bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.

  • Seite 4: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder zu Beschädigungen der Maschine führen. 1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen Betriebsanleitung und nur durch entsprechend unterwiesene Bedienpersonen in Betrieb genommen werden. 2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die Betriebsanleitung des Motorsherstellers.

  • Seite 5: Inhaltsverzeichnis

    Seite: Vorwort und allgemeine Sicherheitshinweise Teil 1: Bedienanleitung Kl. 910 (Ausgabe: 04.2007) Produktbeschreibung ......... .
  • Seite 6 Inhalt Seite: Technikermodus ..........8.6.1 Untermenü...

  • Seite 7: Produktbeschreibung

    Produktbeschreibung Die Dürkopp Adler 910 ist eine CNC-Nähanlage für freie Nahtkonturen. Die Nahtkonturen können ohne weitere Geräte direkt am Bedienfeld programmiert werden. Technische Merkmale – DAC Steuerung mit Bedienfeld. Folgende Funktionen stehen zur Verfügung: – 99 freie Nahtkonturen mit insgesamt ca. 15000 dynamisch verwalteten Stichen können gespeichert werden.

  • Seite 8: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Die Klasse 910 ist eine Nähanlage, die bestimmungsgemäß zum Nähen von leichtem bis mittelschwerem Nähgut verwendet werden kann. Solches Nähgut ist in der Regel aus textilen Fasern zusammengesetztes Material oder aber Leder. Solche Nähmaterialien werden in der Bekleidungs-, der Wohn- und Autopolsterindustrie verwendet.

  • Seite 9: Zusatzausstattungen

    Zusatzausstattungen Für die Nähanlage 910 sind folgende Zusatzausstattungen lieferbar: Bestell-Nr Zusatzausstattung 0910 590044 Lasermarkierung (Stck.) 9822 510026 Nähleuchte 9822 510027 Tischklemme Nadelkühlung Weitere Zusatzausstattungen können in unserem Applikationszentrum (APC) angefragt werden. Gestelle Für die Nähanlage 910 ist folgendes Gestell lieferbar:...

  • Seite 10: Technische Daten

    Technische Daten Nähstichtyp: Greifertyp: oszillierender Dickbauchgreifer Nadelsystem: DPx17 (135x17) Nadelstärke: 90 - 140 [Nm] Nadelstärke serienmäßig: 140 [Nm] Fadenstärke: 20/3 - 120/3 Stichlänge: nahtbildabhängig bis 12,7 mm Max. Drehzahl 2500 [min Klammerhub maximal: 18 [mm] Nähfeldgröße max. in X-Richtung: 120 [mm] max.

  • Seite 11: Bedienen 7.1 Einschalten - Ausschalten - Sicherer Halt

    Bedienen Einschalten - Ausschalten - Sicherer Halt 7.1.1 Einschalten – Hauptschalter 1 einschalten. – Pedal zum Referenzieren der Nähanlage zurücktreten. Auf dem Display erscheint das Hauptmenü. 7.1.2 Ausschalten – Hauptschalter 1 ausschalten. Es werden sofort alle Antriebe und die Steuerung vom Stromnetz getrennt.

  • Seite 12: Nadelfaden Einfädeln

    Nadelfaden einfädeln Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten ! Nadelfaden nur bei ausgeschalteter Nähanlage einfädeln. – Garnrollen auf den Garnständer aufstecken und Nadel- und Greiferfaden durch den Abwickelarm führen. Der Abwickelarm muss senkrecht über den Garnrollen stehen. – Nadelfaden wie aus der nachfolgenden Abbildung ersichtlich einfädeln.

  • Seite 13: Fadenregulator Einstellen

    Fadenregulator einstellen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Fadenregulator nur bei ausgeschalteter Nähanlage einstellen. Mit dem Fadenregulator 3 wird die zur Stichbildung benötigte Nadelfadenmenge reguliert. Nur ein genau eingestellter Fadenregulator gewährleistet ein optimales Nähergebnis. Bei richtiger Einstellung muss die Nadelfadenschlinge mit geringer Spannung über die dickste Stelle des Greifers gleiten.

  • Seite 14: Greiferfaden Aufspulen

    Greiferfaden aufspulen – Spule auf den Spuler 4 stecken. – Faden durch die Führung 2 und um die Spannung 1 ziehen. – Faden gegen den Uhrzeigersinn ca. 5 x um den Spulenkern wickeln. – Spulerhebel 3 in die Spule drücken. –...

  • Seite 15: Greiferfadenspule Wechseln

    Greiferfadenspule wechseln Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Greiferfadenspule nur bei ausgeschalteter Nähanlage wechseln. Leere Spule entnehmen – Greiferabdeckung 3 nach unten ziehen. – Spulengehäuseklappe 1 anheben. – Spulengehäuseoberteil 2 mit Spule 6 herausnehmen. – Leere Spule aus dem Spulengehäuseoberteil 2 herausnehmen. Volle Spule einlegen –...

  • Seite 16: Greiferfadenspannung Einstellen

    Greiferfadenspannung einstellen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Greiferfadenspannung nur bei ausgeschalteter Nähanlage einstellen. Die erforderliche Greiferfadenspannung soll von Spannungsfeder 1 erzeugt werden. Das Spulengehäuseoberteil 3 soll durch sein Eigengewicht langsam absinken, wenn es am eingefädelten Greiferfaden festgehalten wird. Spannungsfeder einstellen –...

  • Seite 17: Nadel Wechseln

    Nadel wechseln Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadel nur bei ausgeschalteter Nähanlage wechseln. – Schraube 1 lösen. – Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange 2 einschieben. ACHTUNG ! Die Hohlkehle 3 der Nadel muss zum Greifer zeigen. –...

  • Seite 18: Hubbewegung Klammerplatte Einstellen

    Hubbewegung Klammerplatte einstellen Über die Rändelschraube 3 kann die Höhe der geöffneten Klammerplatte 1 eingestellt werden. – Kontermutter 2 lösen. – Rändelschraube 3 verdrehen. rechtsherum drehen = Klammerplatte 1 öffnet weniger linksherum drehen = Klammerplatte 1 öffnet mehr. – Kontermutter 2 festdrehen. Nähfußdruck Der gewünschte Nähfußdruck wird mit Rändelschraube 4 eingestellt.

  • Seite 19: 7.10 Nähfußhöhe

    7.10 Nähfußhöhe Die Nähfußhöhe wird durch Verschieben des Nähfußes 1 eingestellt. – Nadel und Faden entfernen. – Nähgut einlegen. – Fadenwächter einschalten. – Nähvorgang starten und warten, bis die Nähanlage automatisch stoppt. – Sicheren Halt drücken. – Handrad so weit drehen, bis der Nähfuß 1 ganz unten steht. –...

  • Seite 20: Bedienen Der Steuerung 910

    Bedienen der Steuerung 910 Das Bedienterminal Für die Ein- und Ausgabe von Daten wird ein Bedienterminal mit einem LCD-Display und Funktionstasten eingesetzt. P-Taste S-Taste Laden, speichern, löschen nächstes Programm von Programmen wählen ESC-Taste F-Taste Multitest anwählen Cursortasten OK-Taste...

  • Seite 21: Die Tasten

    8.1.1 Die Tasten Funktionstaste Funktion Cursortasten Im Näh- bzw. Sequenzmodus: Cursor nach links oder rechts verschieben. Im Nähmodus bei Sequenzbetrieb: Zum nächsten oder vorhergehenden Nähmuster wechseln. Wenn kein Eingabefeld aktiviert ist: Zwischen den Zeilen in den Menüs wechseln. Die jeweils ausgewählte Zeile ist invers dargestellt. Wenn ein Eingabefeld aktiviert ist: Den Wert der jeweiligen Stelle um eins erhöhen oder verringern bzw.

  • Seite 22: Bedienoberfläche

    Bedienoberfläche 8.2.1 Menüstruktur Hauptschalter einschalten Multitest Taste F Menü Nähmodus Taste F Taste ESC Taste P Technikermodus Taste Speicherebene Dongle Taste S Programmwahl oder Sequenzwahl Servicemenü aufrufen – Hauptschalter einschalten. Die Steuerung wird initialisiert. – Pedal zum Referenzieren der Nähanlage zurücktreten. –...

  • Seite 23: Zahlen-, Parameterwerte, Alternativauswahl Ändern

    Zahlen-, Parameterwerte, Alternativauswahl ändern 8.3.1 Zahlenwerte ändern – Die gewünschte Zeile mit den Tasten “ñ ” oder “ò ” anwählen. – “OK ”-Taste drücken. Der gewählte Zahlenwert wird durch einen blinkenden Cursor gekennzeichnet. – Mit den Tasten “ï” oder “ð ”zwischen den Stellen wechseln. Mit den Tasten “ñ...

  • Seite 24: Auswahl Eines Parameters

    8.3.2 Auswahl eines Parameters Bei einigen Parametern ist eine Auswahl an nicht veränderbaren Einstellungen möglich. Die “1" hinter der Sequenz weist darauf hin, dass mehr als eine Seite vorhanden ist. – Die gewünschte Zeile mit dem zu ändernden Parameter mit den Tasten “ñ...

  • Seite 25: Haupt-Menü

    Haupt-Menü – Hauptschalter einschalten. Die Steuerung wird initialisiert. Es erscheint das Haupt-Menü. – Gewünschten Parameter mit den Tasten “ñ ” oder “ò ” anwählen. Das Symbol des angewählten Parameters wird invers dargestellt. – Ausgewählten Parameter wie in Kapitel 8.3 beschrieben verändern.

  • Seite 26: Untermenü Sequenzen

    FS-Abgl. (Fadenspannungs Abgleich) Über diesen Menüpunkt wird die Fadenspannung angepasst. Eingabe: 0 .. 250 Vorsp. (Vorspannung) Über diesen Menüpunkt wird die Vorspannung eingestellt. Eingabe: 0 .. 100 8.4.1 Untermenü Sequenzen Die “1" hinter der Sequenz weist darauf hin, dass mehr als eine Seite vorhanden ist Sequ.Modus Über diesen Menuepunkt wird der Sequenzmodus ein-...
  • Seite 27 Bei eingeschaltetem Sequenzmodus ändert sich die erste Zeile im Hauptmenü. Bei Betätigung der Taste S blinkt der Cursor und man kann mit den Richtungstasten “ñ ” oder “ò ” die gewünschte Sequenz (1..8) auswählen. In der gewählten Sequenz (z.B. 1) kann mit den Richtungstasten “ï” oder “ð...

  • Seite 28: Untermenü Zähler

    8.4.2 Untermenü Zähler Die Anzahl der Stiche, die mit dem Faden einer vollen Spule genäht werden kann, hängt hauptsächlich von folgenden Faktoren ab: · Stichlänge · Fadenstärke · Nähgutstärke · Fadenspannung beim Aufspulen. Die Steuerung überwacht die genähten Stiche und die ungefähr verbrauchte Fadenmenge.
  • Seite 29 Sp.max. (Spule maximal) Anfangswert Spulenkapazitätszähler Eingabe: 0 ... 99990 Wird der Wert auf “0" eingestellt, ist die Stichzählung ausgeschaltet. Spulenkapazität ermitteln – Sp.max. auf “0" setzen. – Spule gewechselt bestätigen. Spule akt. wird auf “0" gesetzt. – Taste “ESC” drücken. –...

  • Seite 30: Untermenü Service-Menü (Teach-In)

    8.4.3 Untermenü Service-Menü Kontur testen Über diesen Menüpunkt kann eine programmierte Kontur überprüft werden. – Pedal betätigen. Die Nähanlage fährt die Kontur ab. Teach-In Über diesen Menüpunkt kann eine neue Nahtkontur erstellt werden. (Siehe Teach-In, Seite 29) Einstellungen Über diesen Menüpunkt kann der Klammermodus, die Sprache, der Fadenwächter, der Referenzierungs-Zyklus und Datum/ Uhrzeit eingestellt werden.
  • Seite 31 Untermenü Teach-In Mit der Nähanlage 910 können bis zu 99 frei definierte Nahtkonturen erstellt und in der Steuerung gespeichert werden. Die Eingabe der Koordinaten erfolgt am Bedienfeld. Linie Über diesen Menüpunkt kann eine Linie angelegt werden. Kreisbogen Über diesen Menüpunkt kann ein Kreisbogen angelegt werden.
  • Seite 32 Kontur eingeben 1) Linien eingeben (nicht nähend) (Beispiel) – Mit den Tasten “ñ ” oder “ò ” den Menüpunkt “Linie” anwählen. – “OK” - Taste drücken. Es erscheint der folgende Bildschirm. – Mit der Taste “ò ” die Option “nicht nähend” anwählen. Die einzugebende Nahtstrecke wird nicht genäht.
  • Seite 33 – Mit den Tasten “ï”, “ð ”, “ñ ” , “ò ” oder Pedaltritt nach vorne und den Tasten “ï”, “ð ”, “ñ ” und “ò ” zum ersten Koordinatenpunkt 1 verfahren. Hinweis: Kurzzeitiges drücken der Tasten = einmalige Schrittausführung Halten der Tasten = mehrfache Schrittausführungen –...
  • Seite 34 2) Linien eingeben (nähend) – Mit den Tasten “ñ ” oder “ò ” den Menüpunkt “Linie” anwählen. – “OK” - Taste drücken. Es erscheint der folgende Bildschirm. – Mit der Tasten “ñ ” die Option “nähend” anwählen. Die einzugebende Nahtstrecke wird genäht. –...
  • Seite 35 STL: (Stichlänge) Stichlänge innerhalb der Nahtstrecke. Eingabe: 0 ... 127 Beispiel: 20 = 2,0 mm Fspg. (Fadenspannung) Eingabe: 0 ... 100 (serienmäßig = 50) Gesamtspannung = ca 1000g Einstellung 50 = ca 500g FA: (Fadenabschneiden) Faden nach Ende der Nahtstrecke schneiden oder nicht schneiden. Eingabe: 0 = nicht schneiden 1 = schneiden...
  • Seite 36 3) Kreisbogen eingeben (nähend) Der Kreisbogen wird mit drei Stichen konstruiert. (Hinweis: Ein Kreisbogen wird generell nähend ausgeführt). – Mit den Tasten “ñ ” oder “ò ” den Menüpunkt “Kreisbg.” anwählen. – “OK” - Taste drücken. Es erscheint der folgende Bildschirm. –...
  • Seite 37 STL: (Stichlänge) Stichlänge innerhalb der Nahtstrecke. Eingabe: 0 ... Fspg. (Fadenspannung) Eingabe: 0 ... 100 (serienmäßig = 50) FA: (Fadenabschneiden) Faden nach Ende der Nahtstrecke schneiden oder nicht schneiden. Eingabe: 0 = nicht schneiden 1 = schneiden – Mit der Taste “ð ” auf die Koordinatenanzeige schalten. Mit den Tasten “ï”, “ð...
  • Seite 38 – Mit den Tasten “ï”, “ð ”, “ñ ” , “ò ” oder Pedaltritt nach vorne und den Tasten “ï”, “ð ”, “ñ ” und “ò ” zum dritten Koordinatenpunkt 3 verfahren. – “OK” - Taste drücken. Der Koordinatenpunkt wird übernommen. Es erscheint der folgende Bildschirm:...
  • Seite 39 4) N: eingeben (Name eingeben) – Mit den Tasten “ï” und “ð ” zwischen den Stellen wechseln. – Mit den Tasten “ñ ” und “ò ” den Buchstaben auswählen. – “OK” - Taste drücken. Der Name wird übernommen.
  • Seite 40 5) Speichern – “OK” - Taste drücken. Es erscheint der folgende Bildschirm. – “OK” - Taste drücken. Die Nahtkontur wird alphabetisch unter dem Programmnamen abgespeichert. – “ESC” - Taste drücken. Die Nahtkontur wird verworfen.
  • Seite 41 Untermenü Einstellungen Die “1" hinter Einstel- lungen weist darauf hin, dass mehr als eine eine Seite vorhanden ist Hinweis: Im Menü “Einstellungen” gibt es zwei Seiten zum Anwählen des Untermenüs. Start 0 = Einzelklammmer Ablauf – Pedal drücken = Klammer senkt ab. –...
  • Seite 42 Datum/Uhrzeit Über diesen Menüpunkt wird das Datum und die Uhrzeit eingestellt. Zusatzfunktionen Über diesen Menüpunkt können betriebsbedingte Zusatzfunktionen eingestellt werden. Eingabe: 1 ... 99 Pedal Eingabe: 0 = Fußschalter 1 = Handtaster Untermenü Korrekturen Hinweis Das entsprechende Nahtprogramm muss erst im Hauptmenü angewählt werden.
  • Seite 43 Laser/Ausgänge Über diesen Menüpunkt werden die Ausgänge geschaltet. Beispiel für Programmplatz 4. 1. Ausgang = Laserleuchte Eingabe: 0 = AUS 1 = EIN Klammer Über diesen Menüpunkt wird die Bedienung der Klammer für das entsprechende Nahtprogramm eingestellt. – 0 = Einzelklammer Doppelklammer (steht noch nicht zur Verfügung) –...

  • Seite 44: Multitest Aufrufen

    Multitest aufrufen – Hauptschalter einschalten. Die Steuerung wird initialisiert. – Pedal zum Referenzieren der Nähanlage zurücktreten. – Bei angezeigtem Haupt-Menü Funktionstaste “F” drücken. Es erscheint das folgende Menü. – Gewünschte Testfunktion mit den Tasten “ñ ” und “ò ” anwählen. Die angewählte Testfunktion wird invers angezeigt.
  • Seite 45 Eingänge Mit dieser Testfunktion wird das zu testende Eingangselement angewählt. ACHTUNG ! Die Eingangselemente sind im Werk sorgfältig eingestellt worden. Das Einstellen und Korrigieren darf nur von ausgebildetem Servicepersonal durchgeführt werden. Vorsicht Verletzungsgefahr! Beim Start und Beenden des Eingangstests nicht in die Maschine greifen.
  • Seite 46 Ausgänge Mit dieser Testfunktion wird die Funktion der Ausgangselemente überprüft. – Testfunktion mit der “OK”-Taste starten. – Gewünschtes Ausgangselement mit den Tasten “ñ ” oder “ò ” anwählen. – Ausgewähltes Ausgangselement mit der “OK”-Taste bestätigen. – Mit den Tasten “ï” oder “ð ” das Ausgangselement schalten. –...
  • Seite 47 Maschinen Info Über diesen Menüpunkt werden Informationen über die Betriebsstunden und die Anzahl der genähten Konturen angezeigt. Motor Über diesen Menüpunkt wird der Motor getestet. Testdrehzahl eingeben – Mit den Tasten “ñ ” oder “ò ” UPM: anwählen. – Drehzahl mit den Tasten “ñ ” oder “ò ” einstellen. Eingabe in 100er Schritten.
  • Seite 48 X-Motor Test Über diesen Menüpunkt wird der X-Motor getestet. – Nadel und Nähfuß entfernen. Vorsicht Verletzungsgefahr ! Mit der “OK” Taste wird der Funktionstest gestartet. Während der Funktionsprüfung des Motors nicht in die Maschine greifen. – “OK” - Taste drücken. Es erscheint der folgende Bildschirm: Die Überprüfung des Motors läuft automatisch ab.
  • Seite 49 Y-Motor Test Über diesen Menüpunkt wird der Y-Motor getestet. – Nadel und Nähfuß entfernen. Vorsicht Verletzungsgefahr ! Mit der “OK” Taste wird der Funktionstest gestartet. Während der Funktionsprüfung des Motors nicht in die Maschine greifen. – “OK” - Taste drücken. Es erscheint der folgende Bildschirm: Die Überprüfung des Motors läuft automatisch ab.
  • Seite 50 Fehler Über diesen Menüpunkt werden aufgetretene Fehler und die Fehlerzeit angezeigt. Param. speic/lad (Parameter speichern/laden) Über diesen Menüpunkt werden Maschinenparamter geladen oder gespeichert. Laden Über diesen Menüpunkt können Maschinenparameter vom Dongle auf die Maschine überspielt werden. Speichern Über diesen Menüpunkt können Maschinenparameter auf einem Daten-Dongle gespeichert werden.

  • Seite 51: Technikermodus

    Technikermodus – Hauptschalter einschalten. Die Steuerung wird initialisiert. – Pedal zum Referenzieren der Nähanlage zurücktreten. – Bei angezeigtem Haupt-Menü Funktionstaste “F” drücken. Es erscheint das Multitest-Menü. – Bei angezeigtem Multitest-Menü Funktionstaste “F” drücken. Es erscheint folgender Bildschirm: – Codenummer “25483" eingeben und mit “OK” bestätigen. Nach Eingabe der richtigen Codenummer wechselt die Anzeige zum Menü...
  • Seite 52 Hinweis T.Start und T.Stop sind voneinander abhängig. Der Transportwinkel darf nicht < 180° sein. T.Start (Transport Start) Position, an der die Nadelstange beim Transportstart steht. Eingabe: 0 ... 359 T.Ende (Transport Stop) Position, an der die Nadelstange beim Transportstop steht. Eingabe: 0 ...

  • Seite 53: Untermenü Fadenspannung

    8.6.1 Untermenü Fadenspannung Über diesen Menüpunkt werden die Fadenspannungen kalibriert. Kali.1 (Kalibrierung) Einstellung der Fadenspannung bei geschlossenen Fadenspannungsscheiben. Werkseinstellung = 120 Kali.2 (Kalibrierung) Einstellung der Fadenspannung bei geschlossenen Fadenspannungsscheiben. Werkseinstellung = 400 Kali.3 (Kalibrierung) Einstellung der Fadenspannung bei geschlossenen Fadenspannungsscheiben. Werkseinstellung = 700 100%-Wert Zum Reduzieren der Fadenspannung, wenn der Wert im...

  • Seite 54: Mechanische Einstellung Fadenspannungen

    8.6.2 Mechanische Einstellung der Fadenspannungen – Kontermutter 2 lösen. – Im Untermenü “Fadenspannung” “Kali.3” anwählen. – Scheibe 3 soweit verdrehen, bis Spannungsscheiben voreinander liegen. – Kontermutter 2 leicht gegenstellen. – “Kali.3” deaktivieren. – Die Schraube 1 soweit eindrehen, bis sich die Spannungsscheiben öffnen.

  • Seite 55: Kalibrierung Durchführen

    8.6.3 Kalibrierung durchführen – Nähfaden 40/3-fach bis zum Fadenhebel einfädeln. – Im Untermenü “Fadenspannung” “Kali.1” anwählen. Mit Taste “OK” wird die Fadenspannung geschlossen. – Mit einer Fadenwaage die Spannung messen. – Wert in die Steuerung eingeben. – Eingaben für Kalibrierung 2 und Kalibrierung 3 wie beschrieben messen und eingeben.

  • Seite 56: Untermenü Positionen

    8.6.4 Untermenü Positionen Über diesen Menüpunkt werden die Fadenklemme und die Abschneiddrehzahl eingestellt. Pos.FK auf (Position Fadenklemme auf) Zeitpunkt, wann die Fadenklemme öffnet. Eingabe: 0 ... 359 Pos.FK zu (Position Fadenklemme zu) Zeitpunkt, wann die Fadenklemme schließt. Eingabe: 0 ... 359 Pos.FS red (Position Fadenspannung reduziert) Zeitpunkt, wann die Fadenspannung reduziert wird.

  • Seite 57: Untermenü Fadenbrenner-Einstellungen

    8.6.5 Untermenü Fadenbrenner-Einstellungen Über diesen Menüpunkt wird der Fadenbrenner eingestellt. Vorwarm. (Vorwärmen) Wärmt den Brenner auf bestimmte Temperatur vor. Dadurch kann die Vorheizdauer verkürzt werden. Eingabe: 0 ... 99 % der Brenntemperatur Vorheiz. (Vorheizen) Heizt den Brenner auf Brenntemperatur auf. Eingabe: 0 ...
  • Seite 58 Br.Unten (Brenner unten) Zeit bis der untere Brenner aktiviert ist. Eingabe: 0 ... 999 ms Verweil (Verweildauer) Brennzeit am Faden. Eingabe: 0 ... 999 ms...

  • Seite 59: Werkseinstellungen Laden

    Werkseinstellungen laden – Bei angezeigtem Menü “Einstellungen” Funktionstaste “S” drücken. Es erscheint folgender Bildschirm: – Mit “OK” - Taste bestätigen. oder – Mit “ESC” - Taste abbrechen.

  • Seite 60: Programme Speichern Und Laden

    Programme speichern und laden 8.8.1 Programme in die Steuerung laden – Nähanlage ausschalten. – Dongle 1 an der Steuerung aufstecken. – Nähanlage wieder einschalten. – Taste “P” drücken Es erscheint folgende Anzeige: – Mit den Tasten “ñ ” oder “ò ” Laden anwählen. –...

  • Seite 61: Programme Auf Dem Dongle Speichern

    – Mit den Tasten “ñ ” oder “ò ” das gewünschte Programm anwählen. – Taste “OK” drücken. Das gewählte Programm wird angezeigt. – Taste “P” drücken. Das Programm wird alphabetisch geordnet geladen. 8.8.2 Programme auf dem Dongle speichern – Taste “P” drücken Es erscheint folgende Anzeige: –...
  • Seite 62 Mit “OK ”-Taste bestätigen oder mit “ESC” zurück. Hinweis: Es wird nur das aktuelle Nahtprogramm auf dem Dongle gespeichert.

  • Seite 63: Programm Löschen

    8.8.3 Programm löschen Hinweis: Es wird nur das aktuelle Nahtprogramm gelöscht. – Taste “P” drücken Es erscheint folgende Anzeige: – Mit den Tasten “ñ ” oder “ò ” Löschen anwählen. – “OK ”-Taste drücken. Es erscheint folgender Bildschirm: – “OK ”-Taste drücken. Das Programm wird gelöscht.

  • Seite 64: Dongle Formatieren

    8.8.4 Dongle formatieren – Taste “P” drücken Es erscheint folgende Anzeige: – Mit den Tasten “ñ ” oder “ò ” Formatieren anwählen. – “OK ”-Taste drücken. Es erscheint der folgende Bildschirm: – “OK ”-Taste drücken. Der Dongle wird formatiert.

  • Seite 65: Maschinenfehler

    Maschinenfehler Fehler- Beschreibung Mögliche Ursache Fehlerbehebung code 1051 Nähmotor Timeout - Kabel zum Nähmotor- - Kabel überprüfen Referenzschalter defekt - Referenzschalter überprüfen - Nähmotor defekt - Nähmotor überprüfen - Mechanik schwergängig - Mechanik überprüfen 1052 Nähmotor Überstrom - Nähmotorkabel defekt - Nähmotorkabel überprüfen - Nähmotor defekt - Nähmotor überprüfen...
  • Seite 66 Fehler- Beschreibung Mögliche Ursache Fehlerbehebung code 2156 Schrittmotor X-Achse - Schrittmotor X-Achse - Schwergängigkeit aufheben Übertemperatur schwergängig - Schrittmotor X -Achse - Schrittmotor X-Achse überprüfen defekt - Steuerung überprüfen - Steuerung defekt 2162 Schrittmotor X-Achse Störung Maschine aus- und wieder IDMA Autoinkrement einschalten 2201...
  • Seite 67 Funktion das - Dongle formatieren falsche Format 4307 falsche Daten-Dongle ist nicht für - anderen Dongle verwenden Maschinenklasse Klasse 910 formatiert - Dongle formatieren 4311 Fehler Format-ID - Dongle nicht korrekt - Dongle erneut formatieren formatiert - neuen Dongle verwenden...
  • Seite 68 Fehler- Beschreibung Mögliche Ursache Fehlerbehebung code 6351 Fehler I Steuerung defekt Steuerung überprüfen 6354 6551 Fehler Interner Fehler - Maschine aus- und wieder Oberteilposition einschalten 6554 /AD-Konverter / - Softwareupdate 6651 Prozessorfehler - Rückmeldung an DA-Service /Schrittmotortreiber 6653 6751 6761 6952 7451 Kommunikation...

  • Seite 69: Nähen

    Nähen Bedien- und Funktionsfolge beim Nähen: Nähvorgang Bedienung/ Erläuterung Vor dem Nähstart Ausgangslage - Pedal in Ruhestellung Nählanlage steht still Nadel oben, Nähgutklammer oben. - Nähgut einlegen Nähen - Pedal nach vorne treten. Die Nähanlage näht mit der eingestellten Drehzahl. Im Nähzyklus Nähvorgang unterbrechen...

  • Seite 70: Fadenbruchmodus

    Fadenbruchmodus Wenn während des Nähvorganges der Nadelfaden reißt, wird dies durch den Fadenwächter 2 erkannt und die Nähanlage schaltet in den Fadenbruchmodus. Nach dem Ansprechen des Fadenwächters erscheint folgender Bildschirm: – Schalter 1 “Sicherer Halt ” drücken. Es erscheint der folgende Bildschirm: –...
  • Seite 71 Es erscheint folgende Anzeige: – Mit den Taste “ð ” auf der Nahtkontur bis zur Fadenbruchstelle verfahren. – Taste “OK” drücken. Es erscheint folgender Bildschirm: – Schalter 1 “Sicherer Halt ” drücken. Es erscheint der folgende Bildschirm: – Pedal nach vorne treten. Die Naht wird zu Ende genäht.

  • Seite 72: 10. Wartung

    10. Wartung 10.1 Reinigen und Prüfen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Die Wartung der Nähanlage darf nur im ausgeschalteten Zustand erfolgen. Die Wartungsarbeiten müssen spätestens nach den in den Tabellen angegebenen Wartungsintervallen vorgenommen werden (siehe Spalte “Betriebsstunden”). Bei der Verarbeitung stark flusender Materialien können sich kürzere Wartungsintervalle ergeben.

  • Seite 73: 10.2 Ölschmierung

    10.2 Ölschmierung Vorsicht Verletzungsgefahr ! Öl kann Hautausschläge hervorrufen. Vermeiden Sie längeren Hautkontakt. Waschen Sie sich nach Kontakt gründlich. ACHTUNG ! Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen Regelungen. Liefern Sie Altöl an eine autorisierte Annahmestelle ab. Schützen Sie die Umwelt. Achten Sie darauf, kein Öl zu verschütten.
  • Seite 74 Für Ihre Notizen:...
