4.12 Bewegungsbereich des Nähkopfs einstellen
Der Nähkopf hat das Ende des Bewegungsbereichs erreicht, wenn über
den Näherungsschalter (3) die Schaltfahne (4) betätigt wird und dadurch
ein neuer Zyklus aktiviert wird.

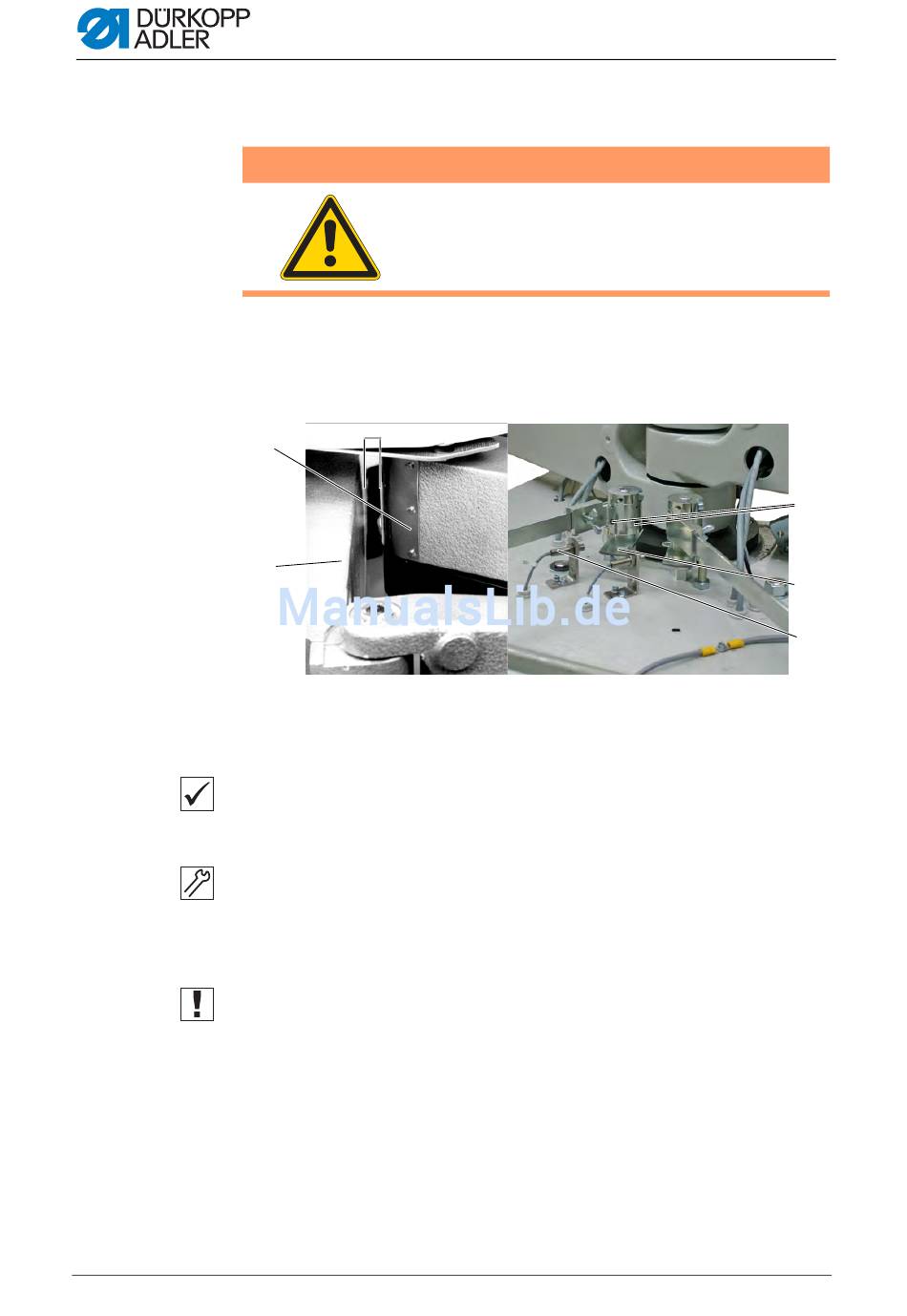

Abb. 28: Bewegungsbereich des Nähkopfs einstellen
(1) - Näheinheit
(2) - Schwenkarmlager
(3) - Näherungsschalter
Richtige Einstellung
Der Drehtisch wird aktiviert, wenn sich die Näheinheit (1) bis auf 20 mm
dem Schwenkarmlager (2) genähert hat.
Einstellschritte
1. Beide Schrauben (5) lösen.
2. Position der Schaltfahne (4) einstellen.
3. Schraube (5) festschrauben.
Wichtig
Abweichungen von dieser Regel sind notwendig, wenn die Kette im Be-
reich zwischen den Nähguthaltern genäht wird. In diesem Fall entweder
den Drehtisch früher aktivieren oder die Position des Schwenkarmlagers
ändern.
34
20 mm
①
②
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
(4) - Schaltfahne
(5) - Schrauben
Nähkopf
Serviceanleitung 971 - 00.0 - 03/2015
⑤
④
③
