Service-Einstellungen über OP3000

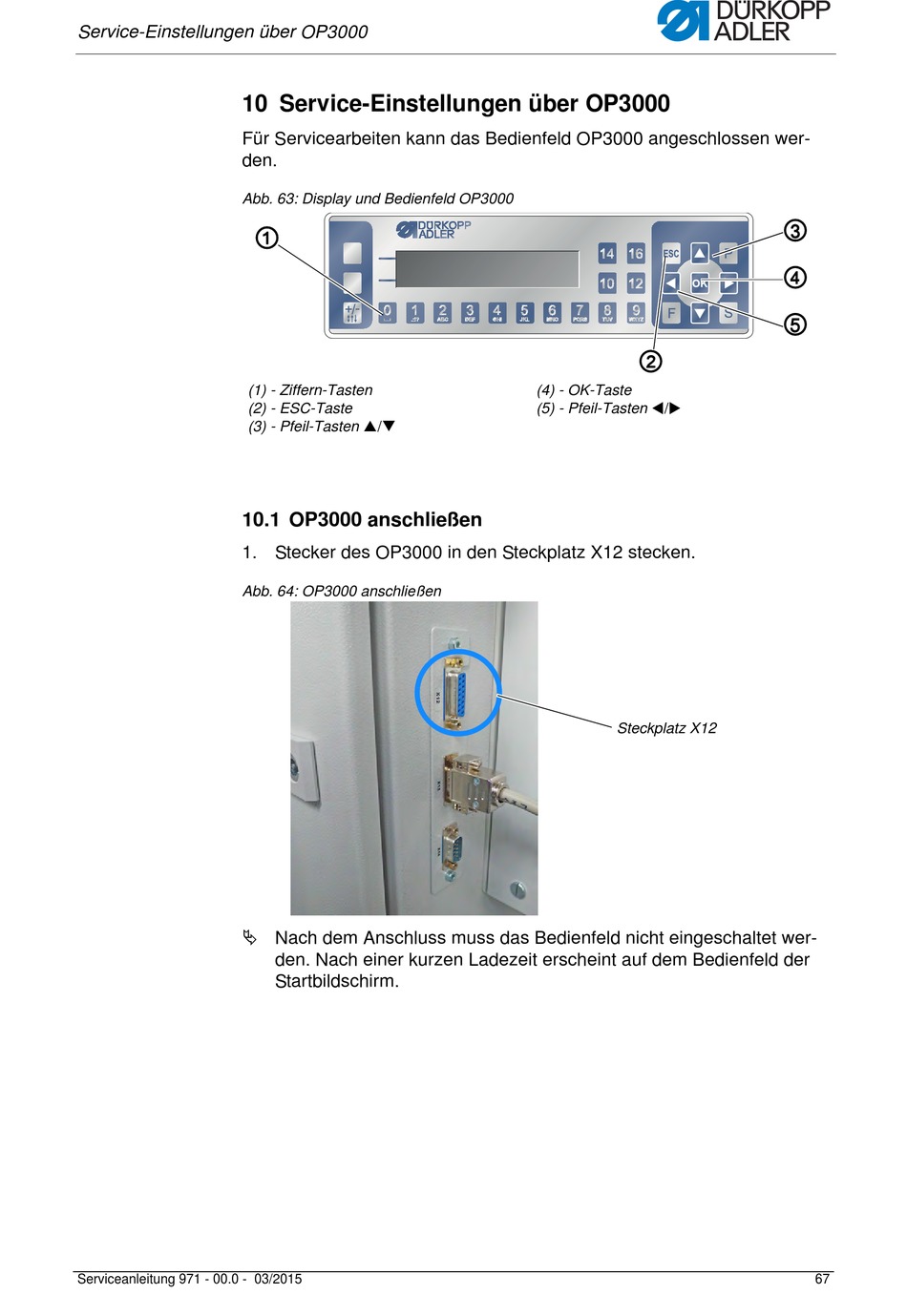

10 Service-Einstellungen über OP3000
Für Servicearbeiten kann das Bedienfeld OP3000 angeschlossen wer-
den.
Abb. 63: Display und Bedienfeld OP3000
(1) - Ziffern-Tasten
(2) - ESC-Taste
(3) - Pfeil-Tasten /
10.1 OP3000 anschließen
1. Stecker des OP3000 in den Steckplatz X12 stecken.
Abb. 64: OP3000 anschließen
Nach dem Anschluss muss das Bedienfeld nicht eingeschaltet wer-
Serviceanleitung 971 - 00.0 - 03/2015
①
den. Nach einer kurzen Ladezeit erscheint auf dem Bedienfeld der
Startbildschirm.
②
(4) - OK-Taste
(5) - Pfeil-Tasten /
Steckplatz X12
③
④
⑤
67
