Nähkopf
4.4.2 Radiale Position der Nadelstange einstellen
Die radiale Position der Nadelstange wird mit der Lehre K981 150002 ein-
gestellt.
Richtige Einstellung
Die Schraube sitzt auf der Fläche der Nadelstange und bestimmt die rich-
tige Position der Nadel zum Greifer. Die Hohlkehle der Nadel befindet sich
in einem Winkel von 5 -10° zum Greifer.

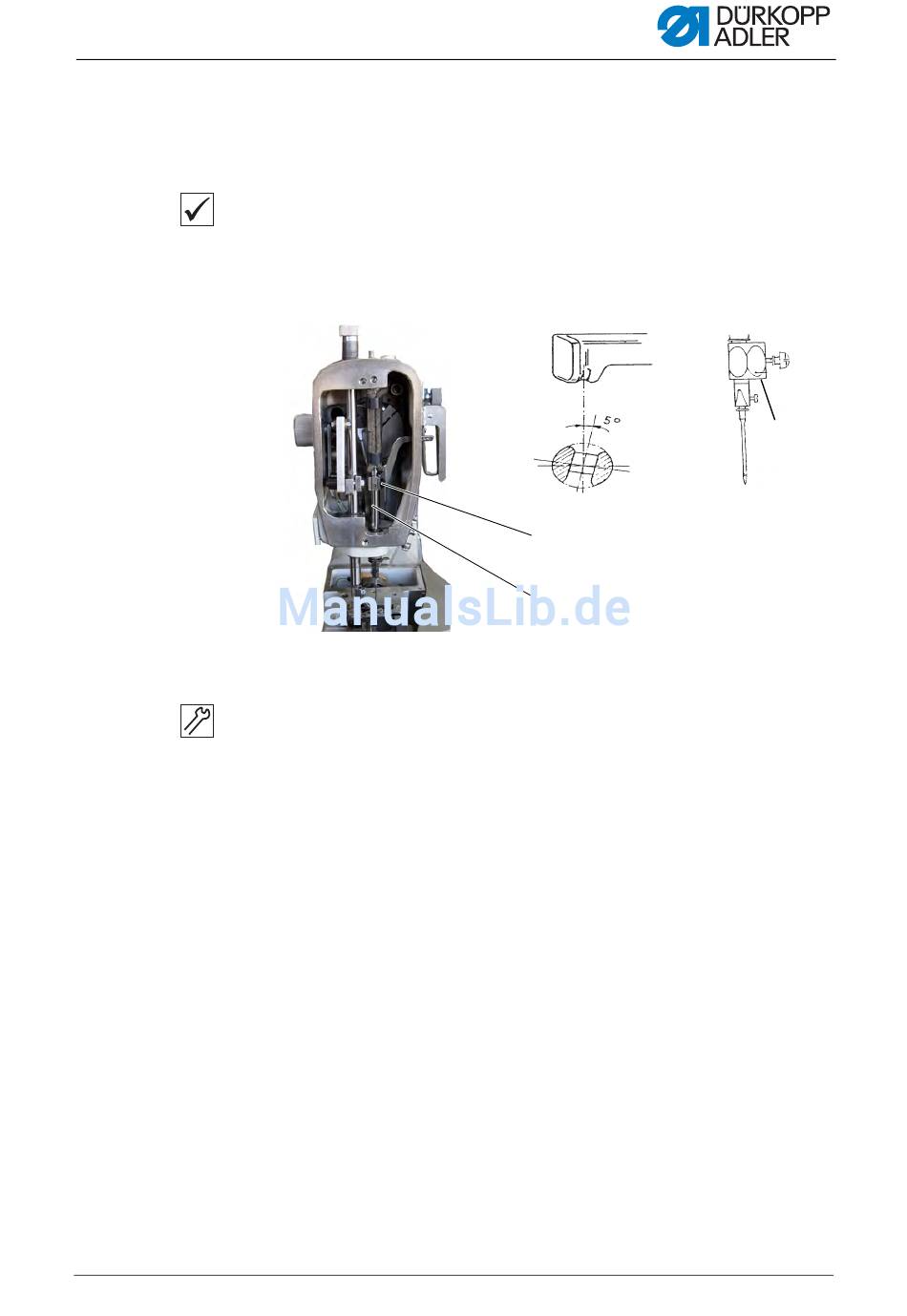

Abb. 10: Radiale Position der Nadelstange einstellen
Einstellschritte
1. Kopfdeckel demontieren.
2. Nadelstange in den oberen Totpunkt stellen.
3. Einstellkloben K981 150002 zur Fixierung der Nadelstangenhöhe an
4. Schraube (2) lösen.
5. Nadelstange (1) verdrehen und dabei nach oben gegen den Anschlag
6. Schraube (2) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
(1) - Nadelstange
der Nadelstange befestigen.
drücken.
②
①
(2) - Schraube
K981 150002
