Beschneidkopf

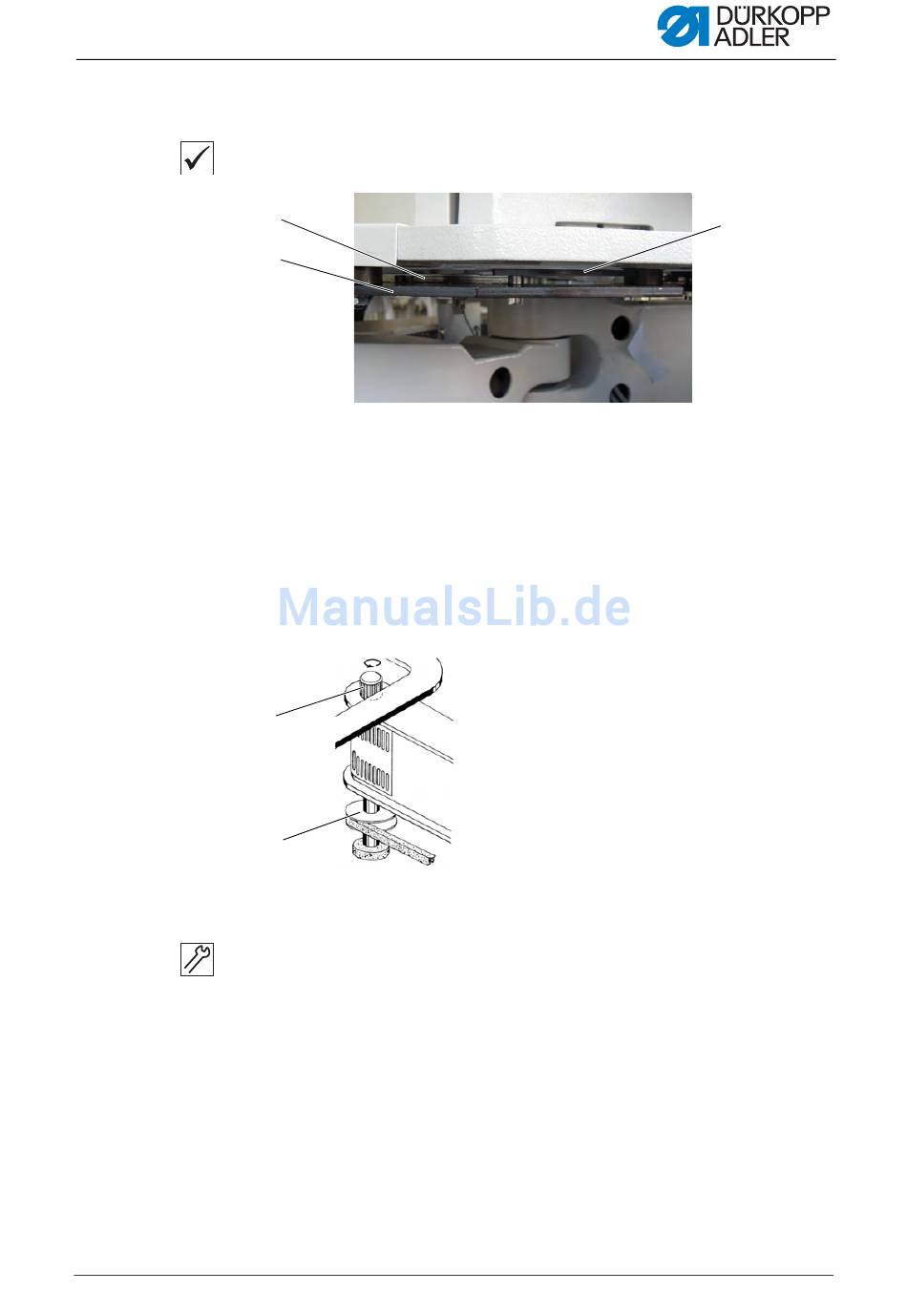

5.9 Höhe der Transportrolle einstellen
Richtige Einstellung
Abb. 43: Höhe der Transportrolle
(1) - Brücke
(2) - Schablone
Die Transportrolle wälzt sich an der gesamten Fläche der Schablone (2)
ab. Bei verstellbaren Nähguthaltern wälzt sie sich auch an der höher lie-
genden Brücke (2) zwischen den Nähguthaltern ab.
Befinden sich oberhalb der Schablone in der zweiten Ebene weitere
Schablonen (3), um z. B. das Nähgut in den Radien näher zum Nahtver-
lauf beschneiden zu können, wälzt sich die Magnetrolle auch an dieser
Schablone ab.
Abb. 44: Höhe der Transportrolle einstellen
(1) - Transportrolle
Einstellschritte
1. Schraube an der Riemenscheibe (2) lösen.
2. Höhe der Transportrolle (1) einstellen.
3. Schraube an der Riemenscheibe (2) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
①
②
①
②
(3) - Schablone Beischneidkopf
(2) - Riemenscheibe
③
49
