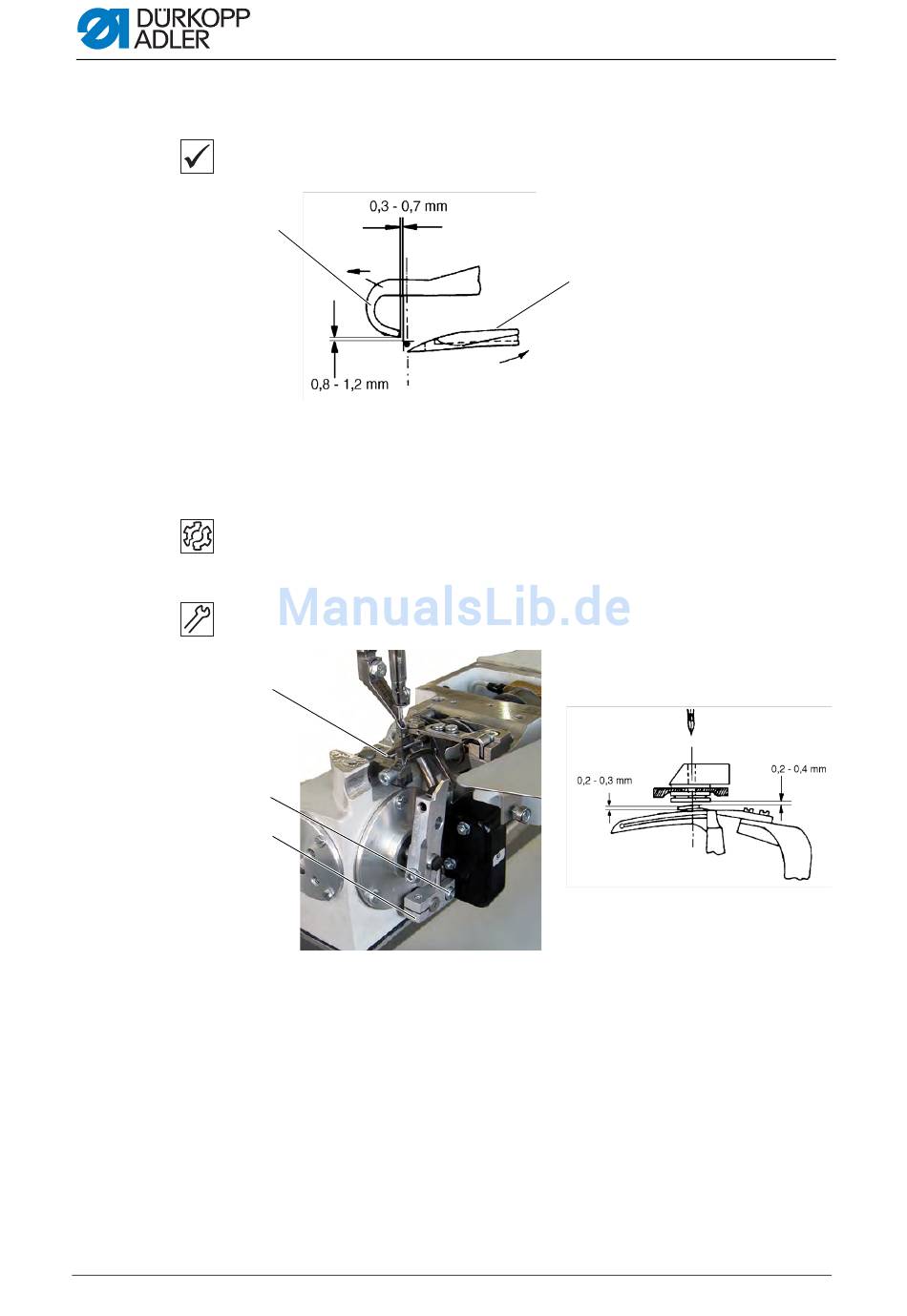

4.4.5 Position des Spreizers einstellen

Richtige Einstellung
Abb. 15: Position des Spreizers
(1) - Spreizer
Wenn sich der Greifer vor der Nadel befindet und die Greiferspitze auf Na-
delmitte steht, hat der Spreizer die abgebildete Position.
Störungen
Fehlstiche
Einstellschritte
Abb. 16: Position des Spreizers einstellen
①
②
③
1. Handrad drehen, bis der Greifer vor der Nadel und die Greiferspitze
2. Schraube (3) lösen und Position des Spreizers einstellen.
3. Schraube (3) festschrauben.
4. Greifer in den linken Umkehrpunkt (4) stellen.
5. Schraube (2) lösen und Spreizerhöhe einstellen.
6. Schraube (2) festschrauben.
24
①
(1) - Spreizer
(2) - Schraube
auf Mitte der Nadel steht.
②
(2) - Greiferspitze
④
(3) - Schraube
(4) - Position linker Umkehrpunkt
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
