Einstellschritte Oberer Zahnriemen
1. Riemenschutz (6) abschrauben.
2. Schraube (5) lösen.
3. Spannrolle (4) mit leichtem Druck gegen den Zahnriemen (3) drehen.
4. Schraube (5) festschrauben.
5. Riemenschutz (6) montieren.

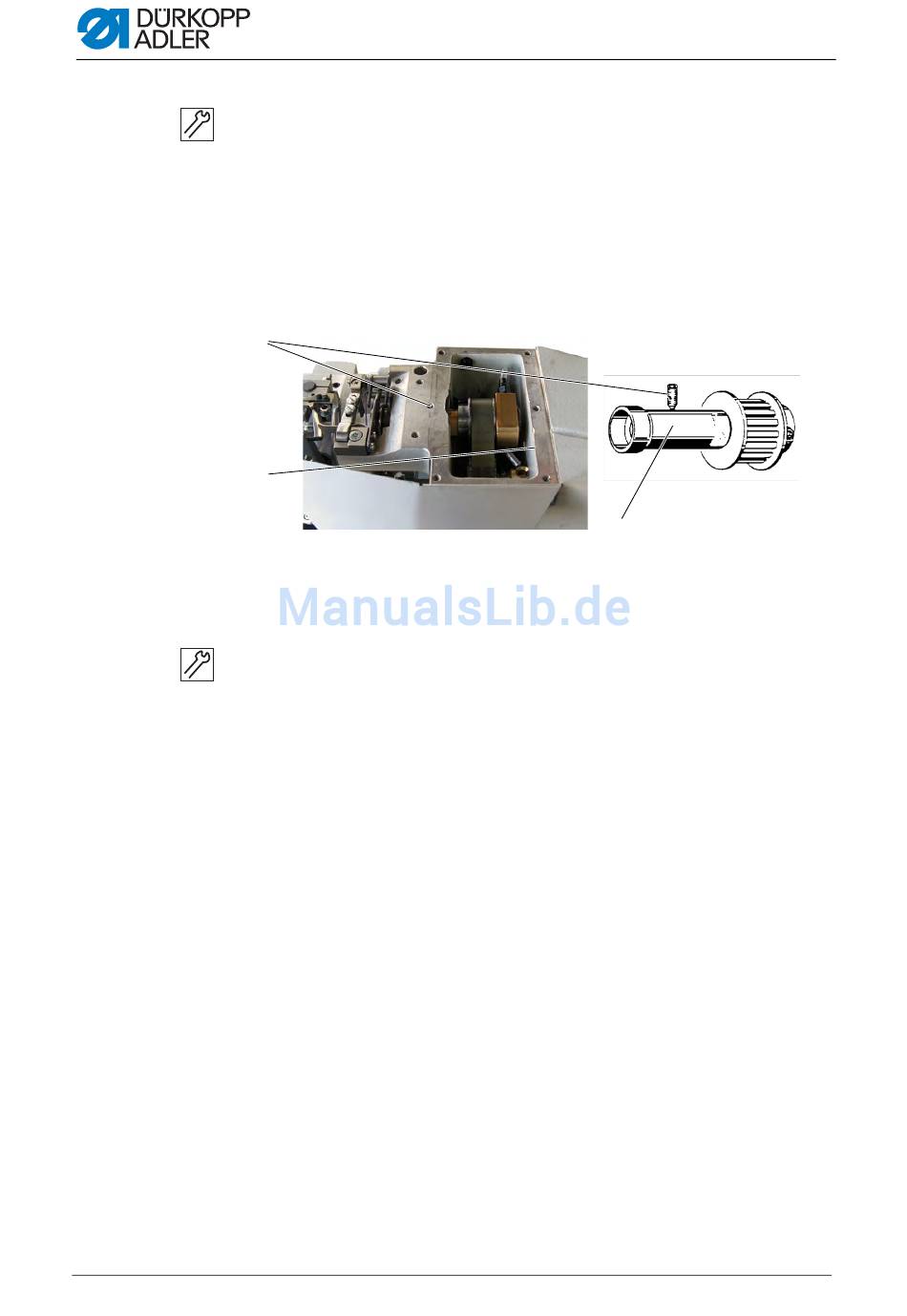

Abb. 3: Unteren Zahnriemen einstellen
⑦
⑧
Einstellschritte Unterer Zahnriemen
1. Gehäusedeckel (8) abschrauben.
2. Gewindestift (7) lösen.
3. Exzenterbuchse (9) entsprechend drehen.
4. Gewindestift (7) festschrauben.
5. Gehäusedeckel (8) festschrauben.
14
(7) - Gewindestift
(8) - Gehäusedeckel
⑨
(9) - Exzenterbuchse
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
