Nähkopf
4
4.1 Zahnriemen einstellen
Richtige Einstellung
Die Armwelle (1) treibt über die Zahnriemen (2, 3) und die Unterwelle die
Welle des Greifergehäuses und die Welle der Fadengeberscheibe an. Die
Zahnriemen lassen sich von Hand etwas durchdrücken (~ 6 N).

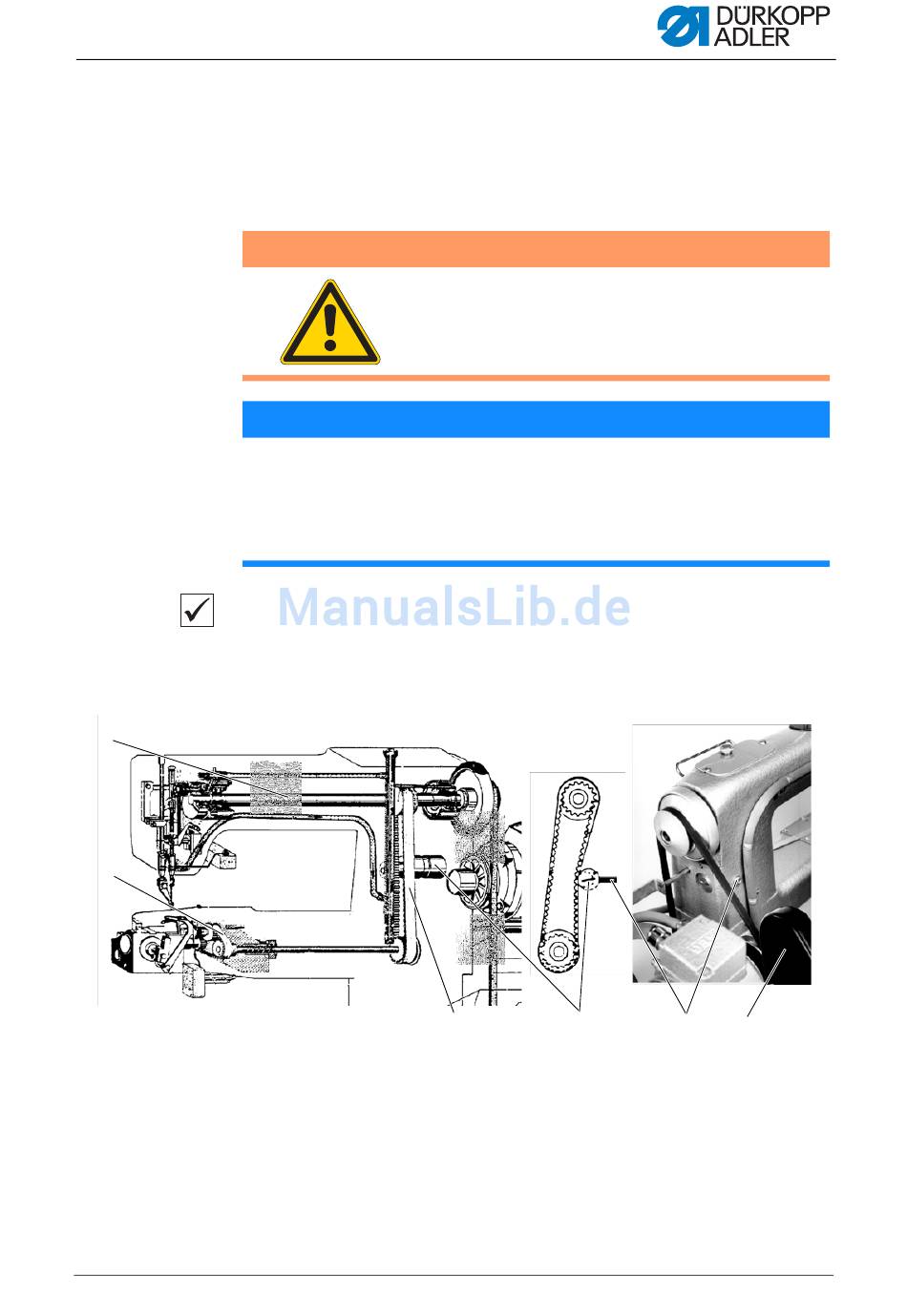

Abb. 2: Oberen Zahnriemen einstellen
①
②
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
WARNUNG
Verletzungsgefahr!
Vor dem Kontrollieren und Einstellen der Zahnrie-
men Hauptschalter ausschalten.
HINWEIS
Eine zu starke Riemenspannung führt zu einem erhöhten Riemen-
und Lagerverschleiß.
Bei zu schwacher Spannung kann keine genaue Bewegungsabstim-
mung zwischen der Nadelstange, dem Greifer und der Fadengeber-
scheibe erfolgen.
(1) - Armwelle
(2) - Zahnriemen
(3) - Zahnriemen
④
③
(4) - Spannrolle
(5) - Schraube
(6) - Riemenschutz
⑤
⑥
13
