4.2.4 Zeitpunkt einstellen
Richtige Einstellung
Der Nähfuß beginnt erst nach 2 mm Schleifenhub mit seiner Aufwärtsbe-
wegung.
Störungen
• Fehlstiche

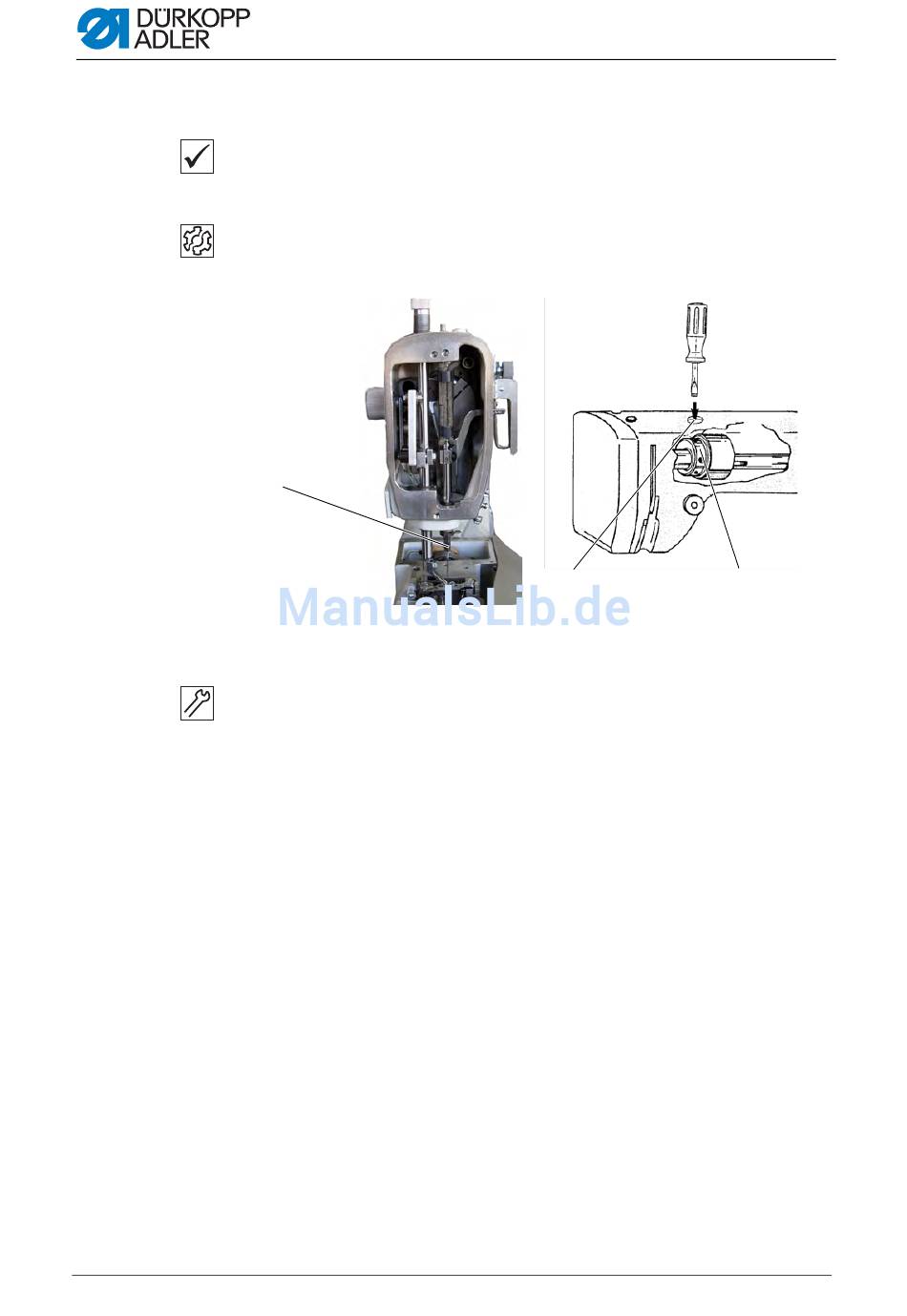

Abb. 7: Zeitpunkt einstellen
Einstellschritte
1. Stopfen (2) entfernen.
2. Schrauben am Hubexzenter (3) lösen.
3. Nadelstange (1) in unteren Totpunkt drehen.
4. Position des Hubexzenters (3) auf der Welle ändern. Dabei die axiale
5. Schrauben am Hubexzenter (3) festschrauben.
6. Stopfen (2) einsetzen.
18
①
(1) - Nadel-
stange
Position nicht verändern.
②
(2) - Stopfen
(3) - Hubexzenter
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
③
