5.8 Höhe des Beschneiders einstellen
Richtige Einstellung
Der Abstand zwischen Leitstück bzw. Matrize und dem Delrin der Näh-
gutauflage beträgt 0,3 - 0,5 mm.

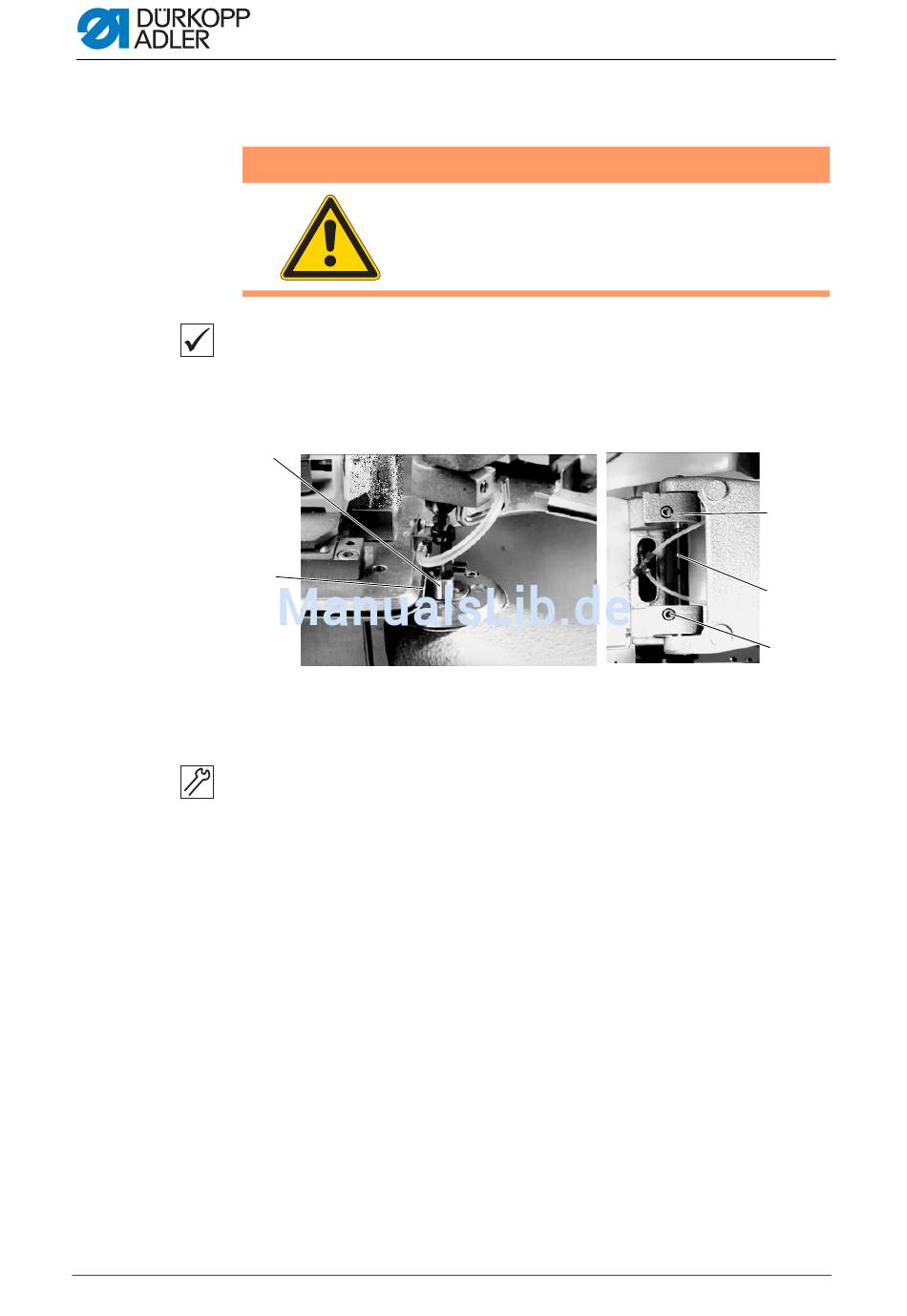

Abb. 42: Höhe des Beschneiders einstellen
(1) - Leitstück
(2) - Delrin
(3) - Klemmschraube
Einstellschritte
1. Beschneider innerhalb seines Schwenkbereichs an der Schablone ent-
2. Klemmschrauben (3, 5) lösen.
3. Achse (4) einstellen.
4. Klemmschrauben (3, 5) festschrauben.
48
①
②
langführen und den Abstand prüfen.
WARNUNG
Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
(4) - Achse
(5) - Klemmschraube
Beschneidkopf
⑤
④
③
Serviceanleitung 971 - 00.0 - 03/2015
