Drehtisch
7.6 Betätigungszeitpunkt Tischantrieb einstellen
Richtige Einstellung
Steht der Drehtisch in der Einlegeposition, ist die Schaltfahne (2) des
Schalters S1 (1) ca. 20 mm nach rechts über den eigentlichen Schalt-
punkt gefahren.
Voraussetzung ist eine korrekt arbeitende Rutschkupplung.

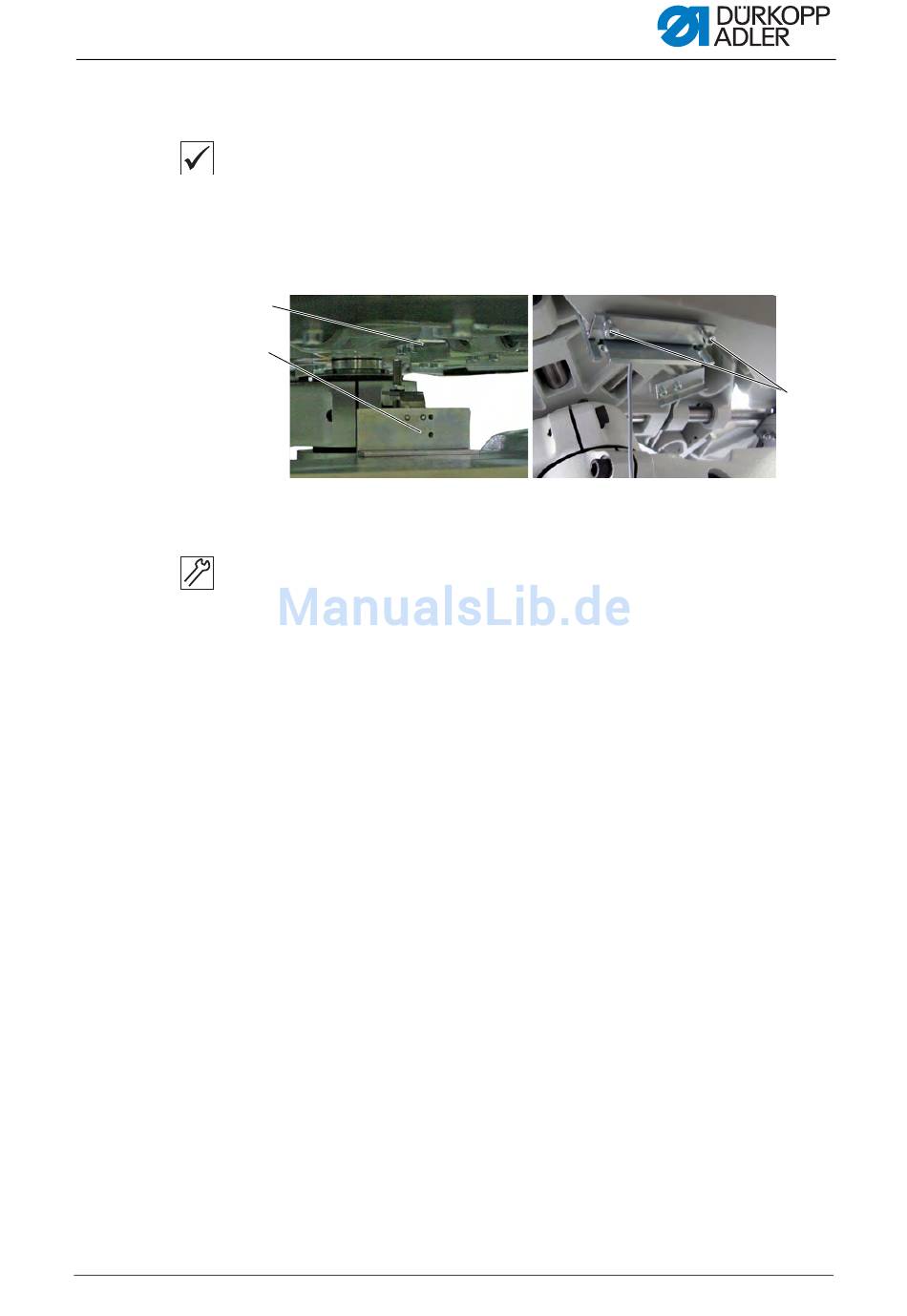

Abb. 55: Betätigungszeitpunkt des Schalters Tischantrieb ausschalten einstellen
①
②
(1) - Schalter S1
(2) - Schaltfahne
Einstellschritte
1. Automatischen Ablauf starten.
2. Haltepunkt des Drehtischs ermitteln.
3. Klemmschrauben (3) des Schalters (1) lösen.
4. Position des Schalters S1 (1) ändern.
5. Klemmschrauben (3) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
(3) - Klemmschrauben
③
59
