Versorgungskonzept
Das Gerät wird über zwei galvanisch getrennte Spannungen V1 und V2 versorgt.
V1 = Versorgung der Modulelektronik und der jeweiligen Steckplätze.
V2 = Versorgung der jeweiligen Steckplätze (separat abschaltbar).
V1
V2

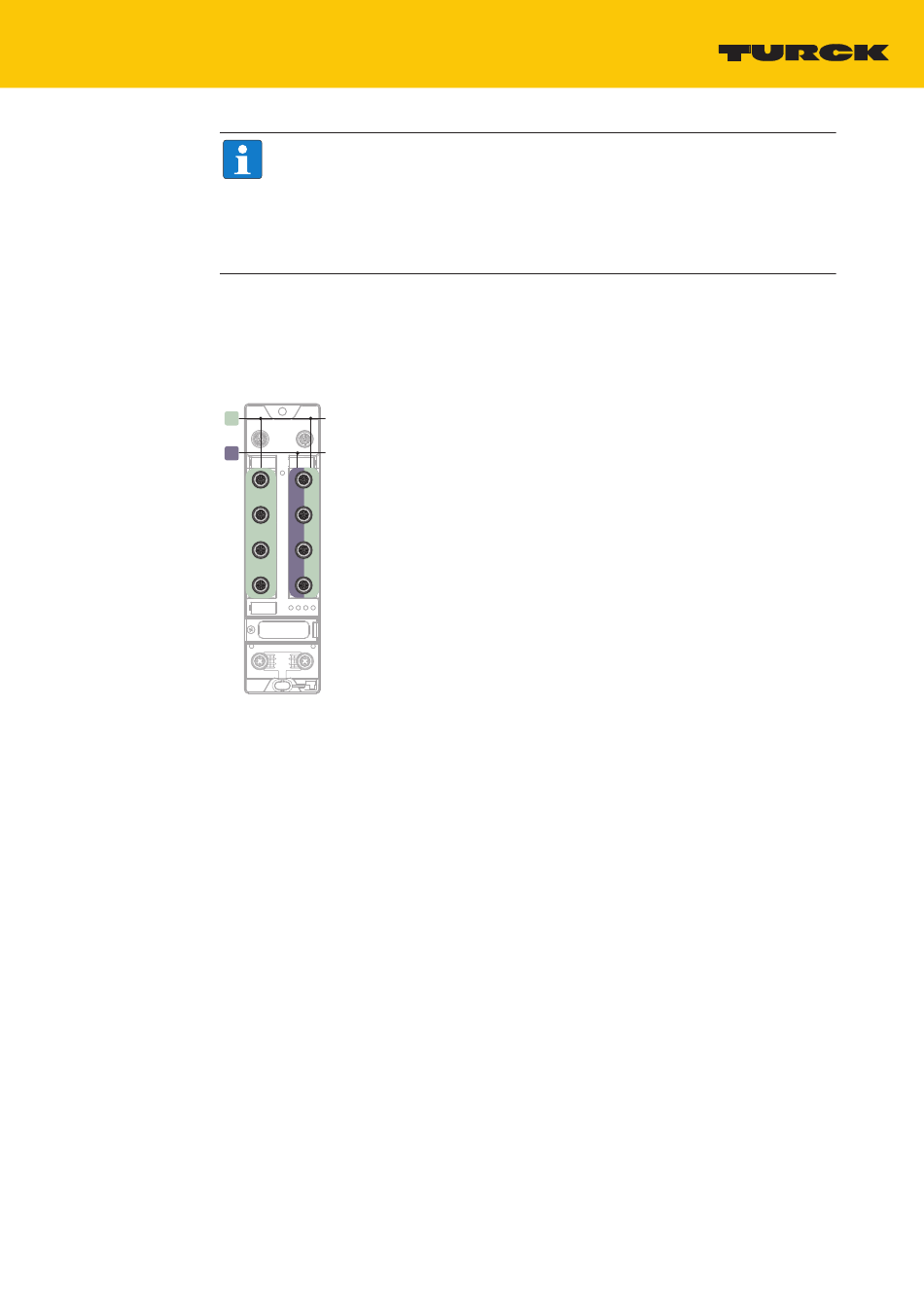

Abb. 11: Versorgung TBEC-LL-8IOL
Das Versorgungskonzept ermöglicht durch externes Abschalten der V2-Versorgung das sicher-
heitsgerichtete Abschalten von Teilen der Anlage über Not-Aus-Kreise.
V01.00 | 2021/05
HINWEIS
Die Systemspannung (V1) und die Lastspannung (V2) werden separat eingespeist
und überwacht. Bei einer Unterschreitung der zulässigen Spannung werden die
Steckplätze gemäß Versorgungskonzept des Modultyps abgeschaltet. Bei einer Un-
terschreitung von V2 wechselt die LED PWR von Grün auf Grün blinkend oder Rot
(abhängig von der Konfiguration). Bei einer Unterschreitung von V1 erlischt die LED
PWR.
