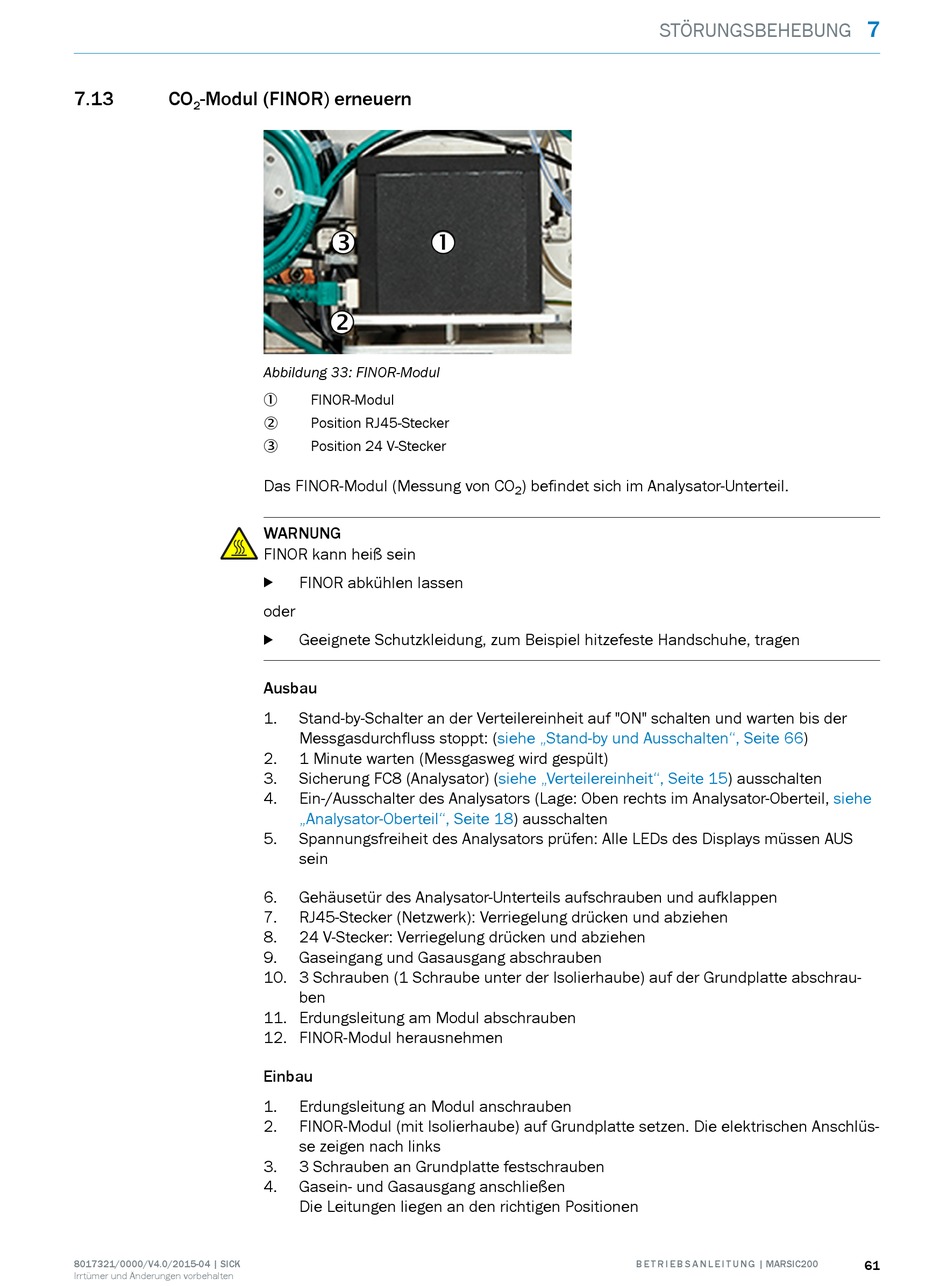

7.13
CO
-Modul (FINOR) erneuern
2
8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
Abbildung 33: FINOR-Modul
FINOR-Modul
Position RJ45-Stecker
Position 24 V-Stecker
Das FINOR-Modul (Messung von CO
WARNUNG
FINOR kann heiß sein
FINOR abkühlen lassen
b
oder
Geeignete Schutzkleidung, zum Beispiel hitzefeste Handschuhe, tragen
b
Ausbau
1.
Stand-by-Schalter an der Verteilereinheit auf "ON" schalten und warten bis der
Messgasdurchfluss stoppt:
2.
1 Minute warten (Messgasweg wird gespült)
3.
Sicherung FC8 (Analysator)
4.
Ein-/Ausschalter des Analysators (Lage: Oben rechts im Analysator-Oberteil,
„Analysator-Oberteil", Seite
5.
Spannungsfreiheit des Analysators prüfen: Alle LEDs des Displays müssen AUS
sein
6.
Gehäusetür des Analysator-Unterteils aufschrauben und aufklappen
7.
RJ45-Stecker (Netzwerk): Verriegelung drücken und abziehen
8.
24 V-Stecker: Verriegelung drücken und abziehen
9.
Gaseingang und Gasausgang abschrauben
10. 3 Schrauben (1 Schraube unter der Isolierhaube) auf der Grundplatte abschrau‐
ben
11. Erdungsleitung am Modul abschrauben
12. FINOR-Modul herausnehmen
Einbau
1.
Erdungsleitung an Modul anschrauben
2.
FINOR-Modul (mit Isolierhaube) auf Grundplatte setzen. Die elektrischen Anschlüs‐
se zeigen nach links
3.
3 Schrauben an Grundplatte festschrauben
4.
Gasein- und Gasausgang anschließen
Die Leitungen liegen an den richtigen Positionen
STÖRUNGSBEHEBUNG
) befindet sich im Analysator-Unterteil.
2
(siehe „Stand-by und Ausschalten", Seite
(siehe „Verteilereinheit", Seite
18) ausschalten
B E T R I E B S A N L E I T U N G | MARSIC200
7
66)
15) ausschalten
siehe
61
