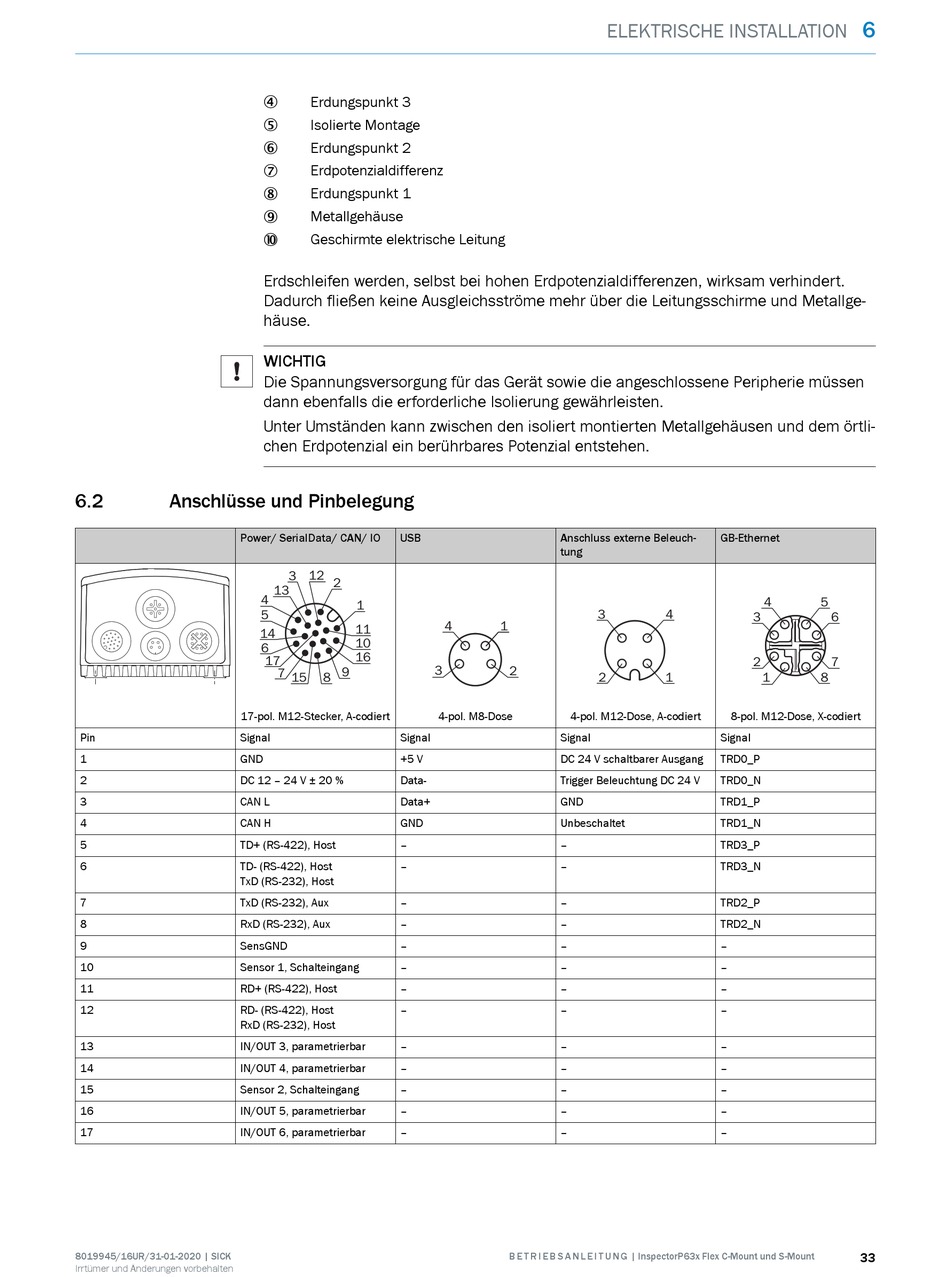

6.2
Anschlüsse und Pinbelegung
Power/ SerialData/ CAN/ IO
17-pol. M12-Stecker, A-codiert
Pin
Signal
1
GND
2
DC 12 ‒ 24 V ± 20 %
3
CAN L
4
CAN H
5
TD+ (RS-422), Host
6
TD- (RS-422), Host
TxD (RS-232), Host
7
TxD (RS-232), Aux
8
RxD (RS-232), Aux
9
SensGND
10
Sensor 1, Schalteingang
11
RD+ (RS-422), Host
12
RD- (RS-422), Host
RxD (RS-232), Host
13
IN/OUT 3, parametrierbar
14
IN/OUT 4, parametrierbar
15
Sensor 2, Schalteingang
16
IN/OUT 5, parametrierbar
17
IN/OUT 6, parametrierbar
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
Erdungspunkt 3
4
Isolierte Montage
5
Erdungspunkt 2
6
Erdpotenzialdifferenz
7
Erdungspunkt 1
8
Metallgehäuse
9
Geschirmte elektrische Leitung
ß
Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen, wirksam verhindert.
Dadurch fließen keine Ausgleichsströme mehr über die Leitungsschirme und Metallge‐
häuse.
WICHTIG
Die Spannungsversorgung für das Gerät sowie die angeschlossene Peripherie müssen
dann ebenfalls die erforderliche Isolierung gewährleisten.
Unter Umständen kann zwischen den isoliert montierten Metallgehäusen und dem örtli‐
chen Erdpotenzial ein berührbares Potenzial entstehen.
USB
12
3
2
13
4
1
5
11
14
10
6
16
17
3
9
7
15
8
4-pol. M8-Dose
Signal
+5 V
Data-
Data+
GND
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
ELEKTRISCHE INSTALLATION
Anschluss externe Beleuch‐
tung
3
4
1
2
2
4-pol. M12-Dose, A-codiert
Signal
DC 24 V schaltbarer Ausgang
Trigger Beleuchtung DC 24 V
GND
Unbeschaltet
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
GB-Ethernet
4
5
4
6
3
2
7
1
1
8
8-pol. M12-Dose, X-codiert
Signal
TRD0_P
TRD0_N
TRD1_P
TRD1_N
TRD3_P
TRD3_N
TRD2_P
TRD2_N
‒
‒
‒
‒
‒
‒
‒
‒
‒
6
33
