Elektroantrieb - Motorsteller mit Ausgang für das
Drehzahlsignal

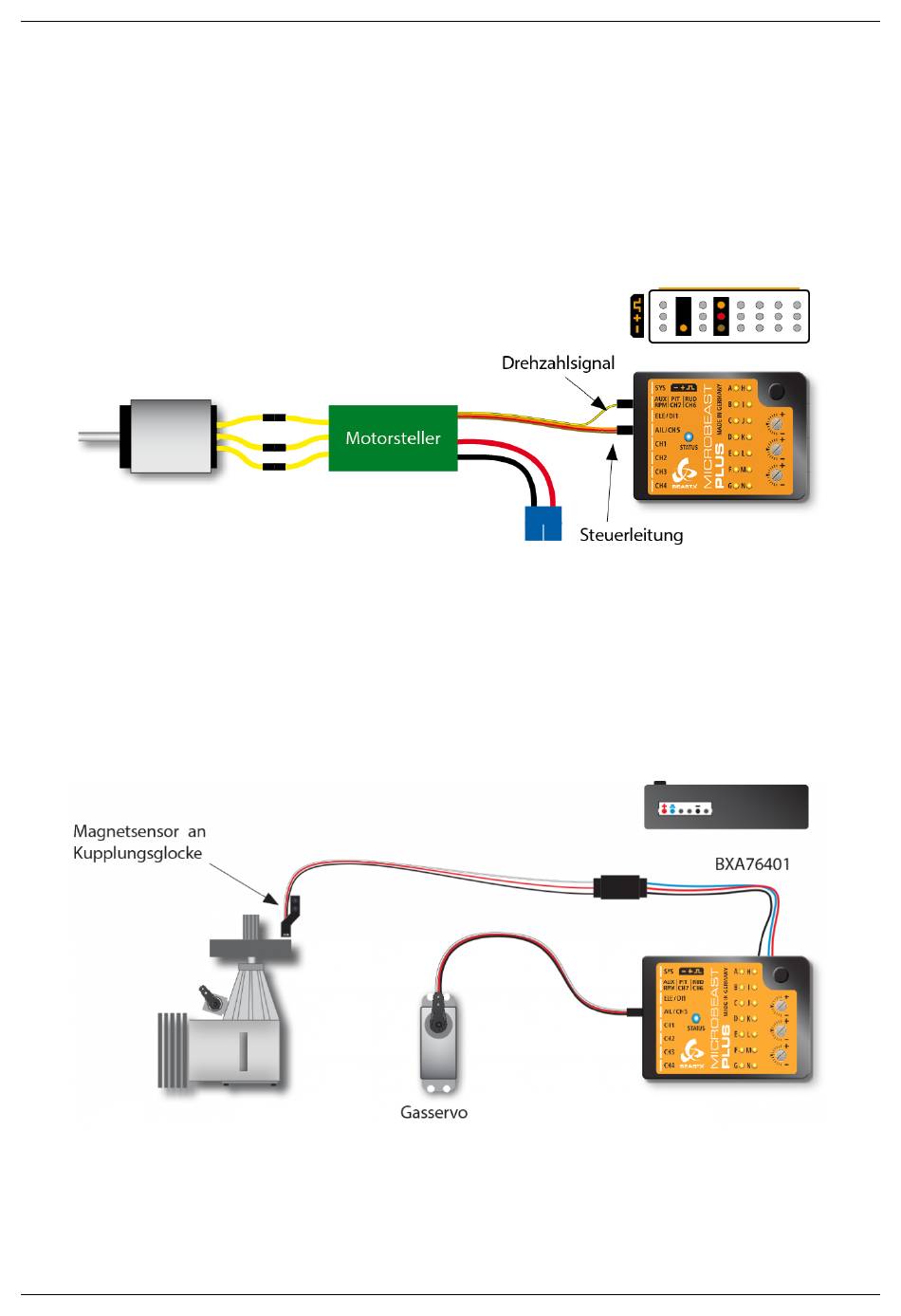

Wenn ein Motorsteller mit separater Signalleitung für das Drehzahlsignal verwendet wird, so kann diese statt an dem
seitlichen Sensoranschluss alternativ auch am Anschluss [RPM] an der vorderen Steckerleiste von MICROBEAST
PLUS angesteckt werden (unterster Pin des 3-fach Signalanschluss). Drehzahlsensoren können hier aber nicht
angeschlossen werden, da an dieser Stiftleiste keine Möglichkeit für die Spannungsversorgung gegeben ist!
Der Motorsteller wird am Ausgang [CH5] angesteckt.

Antrieb mit Verbrennungsmotor

Achten Sie insbesondere bei Sensoren für Verbrennungsmotoren auf polrichtigen Anschluss des Sensors am
Adapterkabel BXA76401. Hier werden üblicherweise Sensoren verwendet, die für externe Drehzahlregelsysteme
anderer Hersteller konzipiert wurden und daher eine spezielle Pinbelegung aufweisen und bei denen die Farben der
Anschlusskabel nicht der Norm entsprechen (beim Align Governor Sensor HE50H22 sind beispielsweise die
Kabelfarben vertauscht. Hier kennzeichnet rot den Minuspol und schwarz den Pluspol!).
