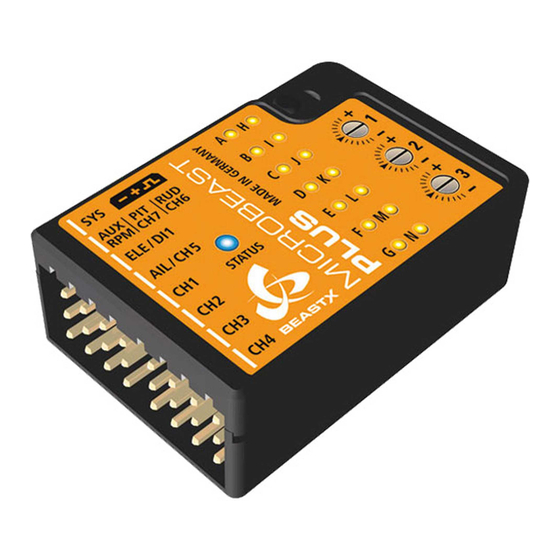

Beastx microbeast plus Zusatzanleitung

6-axis mems sensor system for rc-models
Vorschau ausblenden Andere Handbücher für microbeast plus:
Inhaltsverzeichnis

Werbung

Quicklinks

PRO-EDITION
ZUSATZANLEITUNG
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beastx microbeast plus

Inhaltszusammenfassung für Beastx microbeast plus

  • Seite 1 PRO-EDITION ZUSATZANLEITUNG...

  • Seite 3: Zusatzanleitung

    BEASTX A B S O L U T E S T A B L E PRO-EDITION Zusatzanleitung...

  • Seite 4: Inhaltsverzeichnis

    INHALT INHALT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ALLGEMEINE INFORMATIONEN .
  • Seite 5 L AttitudeControl - Betriebsmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 M AttitudeControl - Schwebepitch .

  • Seite 6: Allgemeine Informationen

    StudioX Softwarebundle am Computer ausgelesen werden . Außerdem wird die Version während der Initialisierungsphase nach dem Einschalten direkt am MICROBEAST PLUS angezeigt: Das MICROBEAST PLUS führt zuerst einen LED-Test durch . Dabei leuchten alle Menü-LEDs gleichzeitig und die Status LED wechselt der Reihe nach die Farbe (rot->blau->violett) . Anschließend leuchtet für ca .

  • Seite 7: Warnhinweise

    Fehlfunktionen führen, welche Abstürze mit sich bringen können . Fliegen Sie auf keinem Fall bei Regen oder extremer Luftfeuchtigkeit! Achten Sie beim Betrieb des Helikopters mit MICROBEAST PLUS auf eine ausreichend dimensionierte und stabile Empfängerstromversorgung . Durch die direkte Anlenkung der Rotorblatthalter ohne Paddelstange sind die Servos erhöhten Stellkräften ausgesetzt und durch das zwischengeschaltete...
  • Seite 8 Beim Betrieb von Elektromodellen mit „Singleline“ Empfängern ist darauf zu achten, dass während der Einstellarbeiten der Elektromotor nicht ungewollt anlaufen kann, falls der Motorsteller direkt am MICROBEAST PLUS angeschlossen ist . Wir empfehlen für die Dauer der Einstellarbeiten den Elektromotor nicht an den Motorsteller anzustecken und vor der ersten Inbetriebnahme den Elektromotor vom Rotorsystem abzukoppeln um zu verhindern, dass der Motor ungewollt anläuft und...
  • Seite 9 Darüber hinaus kann der Helikopter durch äußere Einflüsse abdriften und es ist nicht gewährleistet, dass der künstliche Horizont des Geräts den Helikopter grundsätzlich in jeder Situation stabilisiert . Durch Einflüsse wie starke Temperaturschwankungen oder Vibrationen können die Sensoren falsche Messergebnisse liefern und in dessen Folge die Lageberechnung des Systems verfälschen . Es wird nicht garantiert, dass das System immer korrekt funktioniert .

  • Seite 10: Einleitung

    Pro-Edition als zusätzliches Feature einen integrierten künstlichen Horizont . Dieser sorgt dafür, dass MICROBEAST PLUS die absolute Neigung des Helikopters auf der Roll- und Nickachse bestimmen kann unabhängig davon, in welcher Position der Helikopter sich gerade befindet . Derzeit bietet die sogenannte AttitudeControl fünf verschiedene Betriebsmodi: - Rettungsmodus (mit/ohne Pitchzugabe) - 3D –...
  • Seite 11 . Mit AttitudeControl kann der Pilot die Steuerknüppel einfach loslassen und der Helikopter wird auch ohne externe Steuerkommandos nahezu horizontal gehalten . Wir danken Ihnen für Ihr Vertrauen und wünschen viel Spaß und schöne Flüge mit der MICROBEAST PLUS PRO-Edition . Ihr BEASTX-Team WWW.BEASTX.COM...

  • Seite 12: Vorbereitung Für Drehzahlregler

    2. VORBEREITUNG FÜR DREHZAHLREGLER Um den Drehzahlregler von MICROBEAST PLUS verwenden zu können ist es erforderlich, dass MICROBEAST PLUS die Motordrehzahl messen kann . Hierzu ist die gesonderte Anschaffung eines Drehzahlsensors und des Adapterkabels BXA76401 erforderlich . Bei Elektromodellen besitzen manche Motorsteller eine zusätzliche Signalleitung, über die das Drehzahlsignal ausgegeben wird .

  • Seite 13: Funktionsweise Attitudecontrol

    . Nähere Informationen zu den einzelnen Empfängertypen, Verkabelung und Empfängereinstellung finden Sie in der MICROBEAST PLUS Anleitung in den Kapiteln 4 und 5 . Das nachfolgende Kapitel 4 ergänzt diese Anleitung um die neuen Funktionen Drehzahlregler und AttitudeControl .

  • Seite 14: Empfänger Einstellmenü

    Empfänger Einstellmenüs Schritt für Schritt eingelernt werden . Nähere Informationen hierzu finden Sie in der MICROBEAST PLUS Anleitung unter Abschnitt 5 . 2 . 2 . Bei Verwendung eines Standardempfängers ergibt sich die Kanalbelegung aus der Reihenfolge, wie die einzelnen Funktionen am Empfänger angesteckt werden .
  • Seite 15 Zusatz (CH6) Bei Benutzung von SRXL richtet sich die voreingestellte Kanalbelegung nach der verwendeten SRXL Protokollversion des Empfängers . MICROBEAST PLUS erkennt anhand der Protokollversion automatisch, welches Empfängerfabrikat angesteckt wird und wählt die herstellerspezifische Voreinstellung . * nur für Modelle für Verbrennungsmotor...

  • Seite 16: Singleline Empfänger - Einlernen Einer Geänderten Kanalreihenfolge

    Sie (falls noch nicht geschehen) zuerst Ihren Fernsteuersender wie in den Abschnitten 3 . 2 und 5 . 2 . 2 der MICROBEAST PLUS Anleitung beschrieben vor . In den folgenden neun Einstellpunkten B - J können Sie die verschiedenen Funktionen zuweisen, indem Sie am jeweiligen Einstellpunkt einfach die entsprechende Steuerfunktion an Ihrer Fernsteuerung betätigen und nach der Bestätigung durch das...

  • Seite 17: Grundeinstellung (Setupmenü)

    5. GRUNDEINSTELLUNG (SETUPMENÜ) Durch die neue Funktionalität wurden einige grundlegende Einstellungen im Setupmenü im Vergleich zu den Vorgängerversionen (MICROBEAST PLUS Firmware Versionen 3 .2 .x und kleiner) verändert . Die betroffenen Einstellpunkte werden nachfolgend beschrieben . Prüfen und ändern Sie diese Einstellungen nach dem Update auf die Firmware Version 4 .0 .x auf jeden Fall! Fliegen Sie nicht...

  • Seite 18: Einbaulage

    A Einbaulage Anstatt der bisherigen Auswahl „flach“ oder „hochkant“ muss bei Setupmenü Einstellpunkt A ab sofort die genaue Einbaulage von MICROBEAST PLUS ausgewählt werden . Damit ergeben sich für Einstellpunkt A acht Einstellmöglichkeiten: Status LED Einbaulage flach, Deckel oben, Anschlussleiste zeigt in Flugrichtung*...
  • Seite 19 MICROBEAST PLUS Anleitung unter Abschnitt 6 .3 beschrieben zwischen den Optionen wechseln, so lange bis die Farbe der Status LED der Einbaulage Ihres MICROBEAST PLUS entspricht . Drücken Sie einmal kurz auf den Taster um die momentane Einstellung zu speichern und um zu...

  • Seite 20: K Kollektive Pitcheinstellung

    K Kollektive Pitcheinstellung Bei Einstellpunkt K wird der Pitchwinkel im Gegensatz zu den MICROBEAST PLUS Firmware Versionen 3 .2 .x und kleiner ab sofort durch Betätigung des Rollsteuerknüppels eingestellt, ähnlich wie es schon bei Einstellpunkt J gemacht wird! Dem Hecksteuerknüppel fällt eine andere Aufgabe zu: Durch Betätigung des Hecksteuerknüppels kann man die interne Steuerrichtung für das Kollektivpitch umkehren .

  • Seite 21: L Zyklische Taumelscheibenbegrenzung

    Änderungen am Pitchwinkel ergeben haben . Wie die Einstellung bei Setupmenü Einstellpunkt L durchgeführt wird, können Sie in der MICROBEAST PLUS Anleitung unter Kapitel 7 nachlesen . Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt M .

  • Seite 22: N Drehzahlregler - Betriebsmodus

    • Elektro - wählen Sie diese Option, wenn Ihr Helikopter von einem Elektromotor angetrieben wird und ein Motorsteller am Ausgang [CH5] des MICROBEAST PLUS angesteckt ist . MICROBEAST PLUS wertet das Drehzahlsignal vom Motorsteller oder von einem Phasensensor aus und regelt die Rotordrehzahl .

  • Seite 23: Drehzahlregler Einstellmenü

    Motor und halten Sie aureichend Sicherheitsabstand . A Funktionstest der Drehzahlsignalerfassung Damit der Drehzahlregler von MICROBEAST PLUS verwendet werden kann, muss das System die Motordrehzahl erfassen können . Dies erfolgt mit einem Drehzahlsensor, der an den Sensoreingang von MICROBEAST PLUS angesteckt werden muss . Bei Modellen mit Verbrennungsmotor werden üblicherweise Sensoren verwendet, die das Drehzahlsignal magnetisch oder optisch ermitteln .
  • Seite 24 Sensoranschluss alternativ auch am Anschluss [RPM] an der vorderen Steckerleiste von MICROBEAST PLUS angesteckt werden (unterster Pin des 3-fach Signalanschluss) . Drehzahlsensoren können hier aber nicht angeschlossen werden, da an dieser Stiftleiste keine Möglichkeit für die...
  • Seite 25 Drehzahlsignal Motorsteller Steuerleitung Abb. 6 Antrieb mit Verbrennungsmotor Achten Sie insbesondere bei Sensoren für Verbrennungsmotoren auf polrichtigen Anschluss des Sensors am Adapterkabel BXA76401 . Hier werden üblicherweise Sensoren verwendet, die für externe Drehzahlregelsysteme anderer Hersteller konzipiert wurden und daher eine spezielle Pinbelegung aufweisen und bei denen die Farben der Anschlusskabel nicht der Norm entsprechen .
  • Seite 26 Erfassungsbereich des Sensors ist, wird die Status LED am MICROBEAST PLUS aufleuchten . Sollte die Status LED am MICROBEAST PLUS nicht wie beschrieben aufleuchten, so prüfen Sie nochmals die Verkabelung . Achten Sie insbesondere auf polungsrichtigen Anschluss des Sensors (bei manchen Sensoren stimmen die Kabelfarben nicht mit dem gebräuchlichen Standard überein!) .
  • Seite 27 Steuerknüppel die Vollgasposition erreicht . Falls der Motor schon viel früher mit der maximal möglichen Drehzahl dreht, reduzieren Sie den Servoweg im Sender oder wiederholen Sie die Programmierung des Motorstellers . Damit der Drehzahlregler von MICROBEAST PLUS optimal arbeiten kann, sollte die Motordrehzahl möglichst linear zur Knüppelbewegung ansteigen und es sollte keine Bereiche geben, in denen sich die Drehzahl nicht verändert .

  • Seite 28: B Motor Aus/Leerlauf Position

    Motorsteller vorgibt und dem Punkt, an dem der Motor anläuft . Bewegen Sie hier den Gasknüppel bis zu dem Punkt, an dem der Motor gerade noch nicht anläuft, so dass MICROBEAST PLUS die Position für den Schnellanlauf abspeichert und gleichzeitig den wirksamen Gasbereich ermitteln kann .

  • Seite 29: C Vollgas Position

    C Vollgas Position Bei Einstellpunkt C wird die höchste Gasposition festgelegt . Der Ausgang [CH5] wird hier nur im Modus „Verbrenner“ direkt vom Motorkanal/Gassteuerknüppel angesteuert . Im Modus „Elektro“ wird der Ausgang durch die zuvor eingestellte niedrigste Gasposition begrenzt . So können Sie in Ruhe die Vollgasposition setzen, ohne dass der Motor hochläuft .
  • Seite 30 MICROBEAST PLUS übernimmt die Ansteuerung des Motorstellers . Mit dem Fernsteuersender wird nur noch die gewünschte Drehzahl vorgegeben . Der Drehzahlregler von MICROBEAST PLUS lässt den Motor sanft hochlaufen und sorgt dafür, dass die Drehzahl über den ganzen Flug hinweg konstant gehalten wird .
  • Seite 31 Gaswert Futaba® Spektrum® Drehzahlvorgabe* Status LED 100% 4000 violett 3800 3600 3400 3200 3000 2800 2600 2400 2200 2000 1800 1600 1400 1200 1000 Motor aus/ blau Autorotation -100 Motor aus * Die Aufzählung ist nicht abschließend. Zwischenwerte ergeben sich entsprechend.
  • Seite 32 Gasservo in Autorotationsstellung gebracht werden oder der Motor abgeschaltet werden, selbst wenn der Drehzahlregler noch eingeschaltet ist . Beachten Sie dabei aber, dass MICROBEAST PLUS grundsätzlich den Autorotationsmodus aktiviert, wenn es einmal im Regelmodus war und die Gasstellung unter 25% gebracht wird .

  • Seite 33: Autorotation

    Gaskurve Schaltkanal (Motorkanal) Drehzahlregler 100% 100% Flugphase 1 • Motor wird über Gaskurve gesteuert • Drehzahlregler aus Status LED aus Gaskurve Schaltkanal (Motorkanal) Drehzahlregler 100% 100% Flugphase 2 • Drehzahlregler ein 52,5% • Vorgabe 1800 rpm Status LED Gaskurve Schaltkanal (Motorkanal) Drehzahlregler 100%...

  • Seite 34: Manuelle Steuerung

    Gaswert Futaba® Spektrum® Drehzahl* Zusatzkanal 100% 3000 2874 2747 2621 2495 2368 2242 2116 Manuelle Steuerung/ Drehzahlregelung 1989 1863 1737 1611 1484 1358 1232 1105 Manuelle Steuerung/ Autorotation -100 -100 * Die Aufzählung ist nicht abschließend. Zwischenwerte ergeben sich entsprechend.
  • Seite 35 Flugphase, in der die Gaskurve eine Waagrechte ist, so dass unabhängig von der Stellung des Pitchsteuerknüppels immer derselbe Gaswert an MICROBEAST PLUS gesendet wird . Die Höhe dieses Gaswerts bestimmt die Drehzahl, die gehalten werden soll . Man verwendet also mindestens zwei Flugphasen im Fernsteuersender .
  • Seite 36 Gaswert Futaba® Spektrum® Drehzahlvorgabe* Status LED 100% 3000 violett 2760 2520 2280 2040 1800 1560 1320 1080 Man . Steuerung/ blau Autorotation Manuelle Steuerung -100 * Die Aufzählung ist nicht abschließend. Zwischenwerte ergeben sich entsprechend.

  • Seite 37: E Teilungsfaktor Drehzahlsignal

    Geben Sie bei Einstellpunkt E an, um wieviel das Eingangssignal geteilt werden muss, damit die tatsächliche Motordrehzahl von MICROBEAST PLUS erfasst werden kann . Der momentan ausgewählte Teilungsfaktor wird durch die Farbe der Status LED dargestellt . Die Auswahl erfolgt durch kurze Bewegung des Hecksteuerknüppels .

  • Seite 38: F G H Teilungsfaktor Getriebeuntersetzung

    Der Drehzahlregler von MICROBEAST PLUS rechnet grundsätzlich mit der Rotorkopfdrehzahl des Helikopters . So können Sie (wie bei Einstellpunkt D dargestellt) einfach die gewünschte Rotordrehzahl vorgeben und MICROBEAST PLUS wird diese möglichst genau einhalten . Damit die über den Drehzahlsensor ermittelte Motordrehzahl in die Rotorkopfdrehzahl umgerechnet werden kann, muss die Getriebeuntersetzung des Helikopters angegeben werden .
  • Seite 39 Getriebeuntersetzung - X .YZ : 1 Einstellpunkt F Einstellpunkt G Einstellpunkt H Status LED Untersetzung Status LED Untersetzung Status LED eigene .00 violett blinkend .05 violett blinkend violett violett .10 rot blinkend rot blinkend .15 violett blinkend .20 blau blinkend violett blinkend violett blinkend .25...

  • Seite 40: Betrieb Des Drehzahlreglers

    Ausgang [CH5] wird das Steuersignal auf die eingestellte Motor Failsafe Position (Empfängermenü Einstellpunkt N) gestellt . Erst wenn MICROBEAST PLUS ein gültiges Signal vom Empfänger bekommt und das Gas am Sender auf der eingestellten Failsafe Position (oder darunter) steht, dann wird der Gaskanal freigegeben! Stellen Sie wie bei Drehzahlreglermenü...

  • Seite 41: Parametermenü

    Um Feineinstellungen an der Drehzahlregelung vornehmen zu können, wurde das Parametermenü von MICROBEAST PLUS im Vergleich zu den Versionen ohne Drehzahlregler um die Einstellpunkte I, J und K erweitert . Für die Kontrolle der AttitudeControl wurde das Parametermenü um die beiden Einstellpunkte L und M erweitert .

  • Seite 42: J Drehzahlregler - Geschwindigkeit Sanftanlauf

    J Drehzahlregler - Geschwindigkeit Sanftanlauf Beim Aktivieren der Drehzahlregelung gibt das System nicht schlagartig Gas, sondern fährt die Rotorkopfdrehzahl langsam hoch bis die gewünschte Vorgabedrehzahl erreicht ist . Der Parameter bei Einstellpunkt J bestimmt, wie schnell dieser Sanftanlauf beim erstmaligen Einschalten des Drehzahlreglers stattfindet .

  • Seite 43: K Drehzahlregler - Änderungsgeschwindigkeit

    K Drehzahlregler - Änderungsgeschwindigkeit Wenn der Drehzahlregler aktiv ist und von einer niedrigeren in eine höhere Drehzahlvorwahl geschaltet wird, erfolgt dies nicht schlagartig aber üblicherweise schneller als wie über den Sanftanlauf . Diese Geschwindigkeit lässt sich ebenfalls über das Parametermenü anpassen . Sie bestimmt auch, wie schnell die Drehzahl nach Abbruch eines Autorotationsmanövers wieder hochgefahren wird .

  • Seite 44: L Attitudecontrol - Betriebsmodus

    L AttitudeControl - Betriebsmodus Unter Einstellpunkt L kann zwischen fünf verschiedenen AttitudeControl Modi gewählt werden . Dies geschieht wie üblich per Auswahl mit dem Hecksteuerknüppel . Wurde ein AttitudeControl Modus angewählt, so ist die AttitudeControl Funktion aktiv und kann im Betrieb über den vorher im Empfängereinstellmenü...

  • Seite 45: Rettungsmodus Mit Pitchkontrolle

    Pitchzugabe in Richtung Boden bewegt werden . 3D - Modus Im 3D - Modus berücksichtigt MICROBEAST PLUS die Lage, in der sich der Heli gerade befindet (normal oder auf dem Kopf ) und dreht den Heli immer in die jeweils nähere horizontale Position . Diese Funktion eignet sich gut um grundlegende 3D - Kunstflugfiguren wie Rückenschweben oder...
  • Seite 46 Im Übrigen kann man diesen Modus wie den Rettungsmodus zur Lagestabilisierung in einer Notsituation verwenden . Zu beachten ist dabei aber, dass der Heli eben immer in die jeweils nähere Lage gedreht wird . Der Pilot muss also beim Steuern der Pitchfunktion stets darauf achten, in welcher Lage der Heli stabilisiert wird .

  • Seite 47: M Attitudecontrol - Schwebepitch

    M AttitudeControl - Schwebepitch Wenn bei Einstellpunkt L ein Modus „mit Pitchkontrolle“ ausgewählt ist, so erscheint nach dem Tastendruck bei Einstellpunkt L zusätzlich der Einstellpunkt M. Andernfalls wird Einstellpunkt M übersprungen! Bei Einstellpunkt M wird das kollektive Pitch automatisch auf den Schwebepitchwinkel gestellt, der bei eingeschalteter AttitudeControl eingenommen wird, sobald der Helikopter die horizontale Lage erreicht hat .

  • Seite 48: Bedienung Der Attitudecontrol

    9. BEDIENUNG DER ATTITUDECONTROL Sobald einer der AttitudeControl Modi im Parametermenü unter Einstellpunkt L ausgewählt wurde (die AttitudeControl also aktiviert wurde), kann die AttitudeControl im Flugbetrieb über den Kanal/ Schaltgeber für die AttitudeControl (der im Empfängereinstellmenü zugewiesen wurde) ein- und ausgeschaltet werden .

  • Seite 49: Attitudecontrol Mit Separatem Schaltkanal

    Status LED blau leuchtet . Wird der Schalter umgelegt, der Schaltkanal also unmittelbar in die andere Richtung gesteuert, so behält MICROBEAST PLUS die zuletzt eingestellte Heckkreisel-Empfindlichkeit bei und schaltet die AttitudeControl ein . Die Größe des Steuerausschlag bestimmt in diese Richtung die Wirkstärke der AttitudeControl, so wie oben unter 9 .1 beschrieben .

  • Seite 50: Heckkreisel-Empfindlichkeit

    Größe des Steuerausschlags . Wenn Sie wie bisher den Heckkreisel im „Normalmodus“ betreiben möchten (so wie in der MICROBEAST PLUS Anleitung bei Abschnitt 8 . 4 beschrieben) dann müssen Sie unter Parametermenü Einstellpunkt L die AttitudeControl deaktivieren (Status LED...

  • Seite 51: Funktionskontrolle

    10. FUNKTIONSKONTROLLE Beim Ein- und Ausschalten der AttitudeControl sollten sie anhand der Ansteuerung der Taumelscheibe einen unmittelbaren Einfluss sehen können: Sobald der Heli zu einer Seite geneigt wird, versucht MICROBEAST PLUS der Neigung dauerhaft entgegen zu steuern wenn die AttitudeControl an ist . Die Taumelscheibe neigt sich entgegen dem Kippwinkel und steht stets annähernd waagrecht zum Boden, wenn der Heli nicht allzu stark gekippt ist .
  • Seite 52 Ist hingegen die AttitudeControl ausgeschaltet, so fährt die Taumelscheibe im Betrieb stets langsam zurück in die Neutrallage, d . h . sie wird rechtwinklig zur Rotorwelle ausgerichtet, sobald der Helikopter (egal in welcher Lage) ruhig gehalten wird . Hier gleicht das System nur aktuell auftretende Drehbewegungen aus, korrigiert jedoch nicht die absolute Positionsabweichung .

  • Seite 53: Fliegen Mit Attitudecontrol

    Für den Erstflug starten Sie mit ausgeschalteter AttitudeControl und erfliegen Sie (falls noch nicht geschehen) die Flugparameter wie Heckkreisel-Empfindlichkeit, Taumelscheiben-Empfindlichkeit usw . wie in Kapitel 8 der MICROBEAST PLUS Anleitung beschrieben . Ist der Heli soweit gut eingestellt, können Sie sich mit der Wirkung der AttitudeControl vertraut machen .

  • Seite 54: Feineinstellung Der Attitudecontrol

    über den Einstellpunkt A vom Parametermenü, welcher bei MICROBEAST PLUS Firmware Versionen ohne AttitudeControl nur für die Trimmung der Servomittenpositionen verwendet wird (vgl . hierzu Kapitel 9 der MICROBEAST PLUS Anleitung) . Schalten Sie bei Parametermenü Einstellpunkt A die AttitudeControl über den Schaltkanal am Sender ein .
  • Seite 55 vorgenommene Trimmung (also seit Aufruf des Menüpunkts) auch wieder rückgängig gemacht werden . Stellen Sie den Heli möglichst waagrecht, so können Sie die vorgenommene Trimmung optisch anhand der Taumelscheibenstellung nachvollziehen . Da ein Helikopter üblicherweise im Schwebeflug aufgrund der Gegenkraft des Heckrotors leicht zur Seite geneigt in der Luft steht ist eine Trimmung von ca .

  • Seite 56: Menü - Kurzübersicht

    MENÜ - KURZÜBERSICHT SETUPMENÜ violett bl . violett rot bl . blau bl . blau rot/blau (Menü LED leuchtet dauerhaft ) horizontal vertikal hor. inv. vert. inv. horizontal vertikal hor. inv. vert. inv. Einbaulage Anschluss vorn Anschluss vorn Anschluss vorn Anschluss vorn Anschl.
  • Seite 57 DREHZAHLREGLER MENÜ violett bl . violett rot bl . blau bl . blau rot/blau (Menü LED langsam blinkend) Betriebsmodus „Verbrenner“: Status LED blau wenn Magnet unter Sensor Drehzahlsignal - Funktionstest Betriebsmodus „Elektro“: Status LED rot wenn Motor läuft Betriebsmodus „Verbrenner“: Gasservo auf erhöhte Leerlaufdrehzahl Gas - Motor aus/Leerlaufposition Betriebsmodus „Elektro“: Gas auf „Motor aus“, kurz bevor Motor anläuft Gas - Vollgasposition...

  • Seite 58: Einstelloptionen - Kurzübersicht

    EINSTELLOPTIONEN - KURZÜBERSICHT Menü LEDs: Höhe der Heckkreiselempfindlichkeit A = 0% bis N = 100% Wirkstärke der AttitudeControl A = 0% bis N = 100% (wird beim Einschalten oder bei Veränderung kurz angezeigt) Taster: - gedrückt halten bis LED A dauerhaft leuchtet für Setupmenü...
