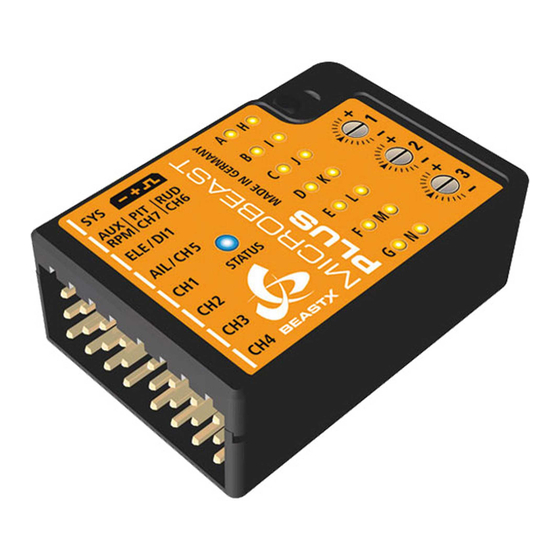

Beastx Microbeast Plus Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für Microbeast Plus:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

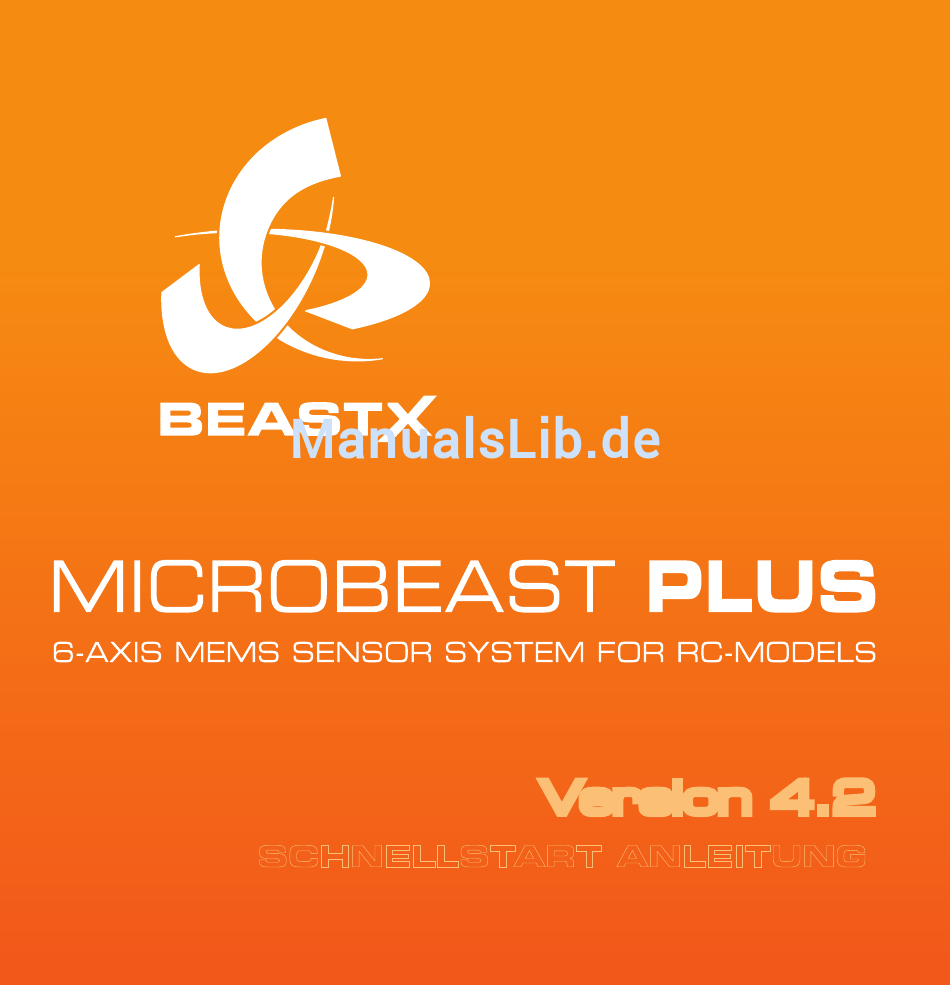

Version 4.2
SCHNELLSTART ANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beastx Microbeast Plus

Inhaltszusammenfassung für Beastx Microbeast Plus

  • Seite 1 Version 4.2 SCHNELLSTART ANLEITUNG...
  • Seite 2 STUDIOX.BEASTX.COM BEASTX.COM WIKI.BEASTX.COM 3116...

  • Seite 3: Sicherheitshinweise

    Fehlfunktionen führen, welche Abstürze mit sich bringen können. Fliegen Sie auf keinem Fall bei Regen oder extremer Luftfeuchtigkeit! • Achten Sie beim Betrieb des Helikopters mit MICROBEAST PLUS auf eine ausreichend dimensionierte und stabile Empfängerstromversorgung. Durch die direkte Anlenkung der Rotorblatthalter ohne Paddelstange sind die Servos erhöhten Stellkräften ausgesetzt und durch das zwischengeschaltete elektronische Kreiselsystem werden die Servos...
  • Seite 4 • Beim Betrieb der integrierten Drehzahlreglerfunktion von MICROBEAST PLUS ist unbedingt darauf zu achten, dass während der Einstellarbeiten und der Startvorbereitungen der Motor nicht ungewollt anlaufen kann. Machen Sie sich unbedingt mit der Funktionsweise des internen Drehzahlreglers vertraut und stellen Sie sicher, dass Sie den Motor über den Fernsteuersender kontrolliert starten und abstellen können.
  • Seite 5 System eignet sich für nahezu alle Heligrößen und Antriebssysteme und bietet neben der Kernfunktion optionale Zusatzfeatures die das Helifliegen noch einfacher und angenehmer machen. Bei MICROBEAST PLUS wurde bewußt auf ein schwer lesbares, kleines Display oder eine umständliche Programmierung per PC oder Smartphone verzichtet. So lassen sich Einstellungen immer und überall durchführen und man läuft nicht Gefahr das Programmierinterface zu Hause zu vergessen.

  • Seite 6: Einbau

    1. EINBAU MICROBEAST PLUS kann wahlweise flach oder hochkant eingebaut werden. Die große Steckerleiste muss entweder nach vorn oder nach hinten zeigen. Die kleine weiße Steckerleiste muss immer längs zur Flugrichtung positioniert sein. Die Sensorachsen (Gehäusekanten des Geräts) müssen absolut parallel zu den drei Drehachsen ausgerichtet sein. Das Gerät darf aber seitlich versetzt angebracht werden, es muss nicht genau auf den Drehachsen liegen.

  • Seite 7: Empfängeranschluss

    AIL|CH5 = Roll, ELE|DI1 = Nick, RUD (oranges Kabel) = Heck, PIT (rotes Kabel) = Pitch, Aux (braunes Kabel) = Heckkreisel (Gyro) Die Kabel von Roll und Nick sorgen zusätzlich für die elektrische Verbindung zwischen MICROBEAST PLUS und Empfänger. Empfänger mit Summensignalausgang übertragen sämtliche Steuerbefehle/Kanäle über diese eine Leitung. Dadurch können auch mehr als 5 Steuerfunktionen bedient werden, z.
  • Seite 8 SYS Anschluss. Wenn es sich um einen DSMX Satellit handelt, drücke und halte den Taster bevor und während Du die Stromversorgung einschaltest. Am MICROBEAST PLUS blinkt die Menü LED H zusammen mit der LED am Satellit. Zum Binden eines DSM2 Satelliten schalte nur die Stromversorgung ein, ohne den Taster zu drücken. In diesem Fall blinkt Menü...

  • Seite 9: Vorbereiten Des Fernsteuersenders

    Trimmung verwendet werden. Verändere für die Einstellarbeiten nicht die Pitchkurven. Die Gaskurven und Einstellungen des Motorkanals können entsprechend an das Modell angepasst werden, falls die interne Drehzahlreglerfunktion von MICROBEAST PLUS nicht verwendet wird. Wenn hingegen der Drehzahlregler von MICROBEAST PLUS verwendet werden soll, ändere auch noch nichts an den Gaseinstellungen im Sender.

  • Seite 10: Empfängereinstellung

    5. EMPFÄNGEREINSTELLUNG Um ins Empfänger-Einstellmenü zu gelangen muss das MICROBEAST PLUS ausgeschaltet sein. Drücke und halte den Taster bevor und während Du das Gerät einschaltest. Es wird dann unmittelbar die Menü LED A blinken (=Empfängermenü Einstellpunkt A). Empfängermenü A - Empfängertyp Wähle im Empfängermenü...
  • Seite 11 Zusatz (CH6) Zusatz (CH6) Zusatz (CH6) Bei SRXL erkennt das MICROBEAST PLUS automatisch welches Empfängerfabrikat angesteckt ist und wählt die herstellerspezifische Voreinstellung. * Bezeichnung bei Spektrum® Sendern: THR, AIL, ELE, RUD, GER, PIT, AX2, AX3, AX4 ** gilt nur für die ProEdition Firmware andernfalls steuert dieser Kanal den Zusatzausgang CH6 *** für Modelle mit Verbrennungsmotor...
  • Seite 12 6. SETUPMENÜ Selbsttest Fernsteuersender einschalten Stromversorgung Status LED leuchtet einschalten rot->blau->violett Kalibrierung der Kalibrierung der Softwareversion: 4.2.x Betriebsmodus Fernsteuerkanäle Sensorruhelagen Steuerknüppel nicht Helikopter nicht Status LED leuchtet bewegen bewegen blau violett oder Setupmenü aufrufen Taster drücken und halten Taster weiterhin gedrückt halten Taster loslassen Betriebsmodus Menü...
  • Seite 13 Servodaten geprüft werden. Wenn Du nicht weißt, welche Ansteuerfrequenz die Servos maximal vertragen, wähle keine höhere Ansteuerfrequenz als 50 Hz aus. Eine höhere Frequenz könnte zum Ausfall der Servos führen! Unter findest Du eine Liste mit Parametern für die gebräuchlichsten Servotypen. WIKI.BEASTX.COM...
  • Seite 14 MICROBEAST PLUS die Servoposition (die Status LED blinkt und leuchtet dann dauerhaft in Fahre dann das Servo auch in die andere Endposition und warte wieder, bis die Position gespeichert wurde (Status LED wird jetzt violett).
  • Seite 15 LED Farbe ändert sich). Drücke dann kurz auf den Taster um zu Einstellpunkt G zu gelangen. Setupmenü G - Ausrichtung der Taumelscheibenservos Stecke die drei Taumelscheibenservos am MICROBEAST PLUS bei den Ausgänge CH1 bis CH3 an. Montiere dann die Servohebel so, dass sie in nahzu rechtem Winkel zum Anlenkgestänge stehen.
  • Seite 16 Wähle durch kurze Bewegung des Hecksteuerknüppels ein Servo nach dem anderen aus, und trimme es durch Eingabe mit dem Nicksteuerknüppel soweit, dass es in genau rechtem Winkel zum Anlenkgestänge steht. Welches Servo aktuell ausgewählt ist, wird durch die Fabe der Status LED angegeben. Auswahl eines der Servos an CH1 - CH3 Status LED aus...
  • Seite 17 Steuerrichtung für den entsprechenden Steuerkanal mit Hilfe der Servoumkehr im Fernsteuersender um. Ändere nicht die Servolaufrichtungen im MICROBEAST PLUS, um die Steuerrichtungen anzupassen! Wenn die Taumelscheibe korrekt auf die Steuerknüppelbewegungen reagiert, drücke auf den Taster für Einstellpunkt J.
  • Seite 18 Setupmenü J - Weganpassung der Taumelscheibenservos Richte den Rotorkopf und die Rotorblätter parallel zur Längsachse des Helis aus und montiere eine Pitcheinstelllehre an Blatthalter oder Rotorblatt um den Pitchwinkel auf Roll messen zu können. 0° 6° Taster kurz drücken Status LED sollte blau Rollsteuerknüppel in eine beliebige leuchten...
  • Seite 19 Setupmenü L - Wegbegrenzung der Taumelscheibenservos Die Pitcheinstelllehre kann jetzt wieder entfernt werden! Steuere Pitch, Roll und Nick gleichzeitig und vorsichtig bis an die Endanschläge und prüfe, ob die Servos an irgendeiner Stelle blockiert oder nicht mehr angesteuert werden, die Gestänge klemmen, die Taumelscheibe ansteht, o.
  • Seite 20 Elektroheli Verbrennerheli Wenn der interne Drehzahlregler verwendet wird, schließe jetzt den Drehzahlsensor (z. B. Brushless- oder Magnetsensor) oder das Kabel für das Drehzahlsignal seitlich am MICROBEAST PLUS an. Hierfür wird das optional erhältliche Adapterkabel BXA76401 benötigt. Motorsteller am Ausgang CH5...

  • Seite 21: Drehzahlregler Einstellmenü

    7. DREHZAHLREGLER EINSTELLMENÜ Drehzahlreglermenü A - Funktionstest Wenn der interne Drehzahlregler verwendet wird, folgt nach Einstellpunkt N in unmittelbarem Anschluss das Drehzahlregler Einstellmenü. Hier wird bei Einstellpunkt A geprüft, ob der Drehzahlsensor ein gültiges Signal ausgibt. Zusätzlich kann hier beim Verbrennerheli die Drosseleinstellung (Servoweg, Servomitte) im Sender und am Heli (Gestängelänge) vorgenommen werden, falls bisher noch nicht durchgeführt.
  • Seite 22 Drehzahlreglermenü B - Motor aus Position Stelle beim Elektromodell den Gasknüppel auf die Position, an welcher der Motor gerade noch nicht startet. Beim Verbrennermodell stelle den Gasknüppel auf die Stellung für einen stabilen Leerlauf (Autorotationsstellung). Taster kurz drücken Status LED blau Gasknüppel auf Stellung kurz bevor Motor anläuft Menü...
  • Seite 23 Manuelle Kontrolle Gasvorwahl Autorotation 100% • Motor im Leerlauf • Zwischen 0% und • Gaswert konstant 1800U/min • Zurückschalten 50% kann die zw. 50% und 100% auf Gasvorwahl entspricht Drehzahl Drossel komplett (über 50%) bewirkt von 600 - 3000U/min geöffnet werden Schnellanlauf •...

  • Seite 24: Fliegen Und Anpassen Der Regelung

    Sobald der Rotor ausreichend dreht, hebe zügig und ohne starke Steuerkorrekturen ab. Mit den drei Drehreglern an der Oberseite des MICROBEAST PLUS können die Eigenschaften des Regelsystems optimiert und an den Heli spezifisch angepasst werden. Für den Erstflug sollten alle drei Regler in Mittenposition verbleiben. Verändere bei Bedarf immer nur einen Regler und nur in kleinen Schritten.
  • Seite 25 9. PARAMETERMENÜ Das Parametermenü bietet Einstellmöglichkeiten mit denen das Flugverhalten des Helis und die Reaktion des Systems auf Steuerkommandos an die Bedürfnisse des Piloten angepasst werden kann. Eine ausführliche Beschreibung zu den einzelnen Parametern findest Du im Handbuch. Parametermenü aufrufen Taster loslassen Taster drücken und halten Betriebsmodus...
  • Seite 26 10. ATTITUDECONTROL (OPTIONAL) Parametermenü L - AttitudeControl Betriebsmodus Mit Hilfe von AttitudeControl kann der Heli per Schalter oder Taster automatisch in die horizontale Lage gebracht und gehalten werden. So bieten sich vielfältige Möglichkeiten wie z. B. den Heli zu retten, wenn der Pilot die Orientierung verliert, das System als Trainingshilfe zum Erlernen neuer Flugfiguren einzusetzen oder auch zur Stabilisierung bei Kameraflügen.
  • Seite 27 Die Wirkung der AttitudeControl sollte anhand der Ansteuerung der Taumelscheibe unmittelbar erkennbar sein, sobald sie eingeschaltet ist. Wenn der Heli zu einer Seite geneigt wird versucht MICROBEAST PLUS der Neigung dauerhaft entgegen zu steuern. Die Taumelscheibe neigt sich entgegen dem Kippwinkel und steht bleibt annähernd waagrecht zum Boden, wenn der Heli nicht allzu stark gekippt ist.
  • Seite 28 SOFTWARE VERSION 4.2 ÜBERSICHTSKARTE WWW.BEASTX.COM SETUPMENÜ violett blau rot / blau violett blau blinkend blinkend blinkend blinkend (Menü LED leuchtet dauerhaft ) horizontal vertikal hor. inv. vert. inv. horizontal vertikal hor. inv. vert. inv. Einbaulage Anschluss vorn* Anschluss vorn Anschluss vorn Anschluss vorn Anschl.
  • Seite 29 PARAMETERMENÜ violett blau violett blau (Menü LED blinkt schnell) blinkend blinkend blinkend Servomittenpositionen / Steuerknüppel für Roll und Nick. Langer Tastendruck speichert Heckposition. Reset mit Hecksteuerküppel. AttitudeControl Trimmung Trimmodus über AttitudeControl Schaltergeber wählen. Steuerverhalten Benutzerdefiniert normal sport* extrem Sender Schnellflugstabilität Benutzerdefiniert sehr niedrig niedrig...

  • Seite 30: Konformitätserklärung

    50170 Kerpen Deutschland dass allen grundlegenden Anforderungen der Richtlinien MICROBEAST PLUS MICROBEAST PLUS HD 2004/108/EG und 2011/65/EU entsprechen und die Konformität entsprechend folgender Normen bescheinigt wird: EN 61000-6-1:2007 EN 61000-6-3:2007 + A1:2011 + AC:2012 Die Produkte tragen die CE - Kennzeichnung: Die oben genannten Produkte erfüllen sämtliche Anforderungen gemäß...
