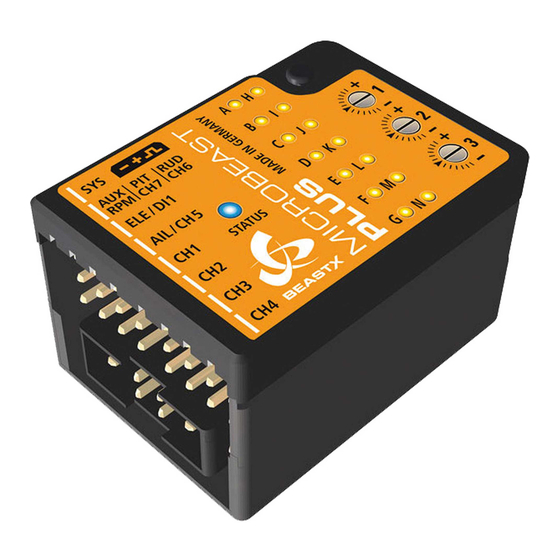

Beastx MICROBEAST PLUS Handbuch

Vorschau ausblenden Andere Handbücher für MICROBEAST PLUS:

Werbung

Quicklinks

Diese Anleitung herunterladen
HANDBUCH
Firmware Version 4.x.x

Werbung

loading

Verwandte Anleitungen für Beastx MICROBEAST PLUS

Inhaltszusammenfassung für Beastx MICROBEAST PLUS

  • Seite 1 HANDBUCH Firmware Version 4.x.x...
  • Seite 2 Einleitung Packungsinhalt und Zubehör MICROBEAST PLUS HD Vorbereitung Empfänger Einbau und Einrichtung Optionale Features Empfänger-Einstellmenü A - Empfängertyp (Eingangssignal) B - Zuweisung der Steuerfunktionen N - Failsafe für Motorausgang Setupmenü A - Einbaulage B - Wiederholrate Taumelscheibe C - Mittenimpuls Heckservo D - Wiederholrate Heckservo E - Endanschläge Heckservo...
  • Seite 3 C - Schnellflugstabilität D - Drehratenkonsistenz Heckkreisel E - Totzone der Steuerknüppel F - Drehmomentausgleich G - Zyklisches Ansprechverhalten H - Pitch pump I - Drehzahlregler Ansprechverhalten J - Langsame Hochlaufgeschwindigkeit K - Schnelle Hochlaufgeschwindigkeit L - Betriebsmodus AttitudeControl M - Pitchwinkel AttitudeControl Drehzahlreglermenü...
  • Seite 4 Falls Sie MICROBEAST schon in Verwendung haben werden Sie feststellen, dass die Einstellung von MICROBEAST PLUS wie gewohnt abläuft. An dem bewährten „EasySetup“ Konzept und der einfachen Bedienung wurde festgehalten. So fällt der Umstieg auf MICROBEAST PLUS besonders leicht.Da MICROBEAST PLUS wesentlich leistungfähiger ist als MICROBEAST, ist es speziell auf die Verwendung mit der StudioX...
  • Seite 5 Fehlfunktionen führen, welche Abstürze mit sich bringen können. Fliegen Sie auf keinem Fall bei Regen oder extremer Luftfeuchtigkeit! Achten Sie beim Betrieb des Helikopters mit MICROBEAST PLUS auf eine ausreichend dimensionierte und stabile Empfängerstromversorgung. Durch die direkte Anlenkung der Rotorblatthalter ohne Paddelstange sind die Servos erhöhten Stellkräften ausgesetzt und durch das...
  • Seite 6 Beim Betrieb von Elektromodellen mit „Singleline“ Empfängern ist darauf zu achten, dass während der Einstellarbeiten der Elektromotor nicht ungewollt anlaufen kann, falls der Motorsteller direkt am MICROBEAST PLUS angeschlossen ist. Wir empfehlen für die Dauer der Einstellarbeiten den Elektromotor nicht an den Motorsteller anzustecken und vor der ersten Inbetriebnahme den Elektromotor vom Rotorsystem abzukoppeln um zu verhindern, dass der Motor ungewollt anläuft und...
  • Seite 7 Packungsinhalt und Zubehör Microbeast PLUS Microbeast PLUS HD Klebepads Kabelsatz 15cm Einstellwerkzeug Kurzanleitung...
  • Seite 8 Microbeast PLUS HD Microbeast PLUS HD Klebepads Kabelsatz 15cm Hochstromkabel Schalter Einstellwerkzeug Kurzanleitung...
  • Seite 9 Optionales Zubehör Kabelsatz 8cm USB2Sys PC Interface Adapter für JR/Spektrum Satellit Drehzahlsensor für Brushlessmotoren Adapter für Drehzahlsensor...
  • Seite 10 • • Die Verwendung des zusätzlichen Stromanschlusses ist nicht zwingend notwendig. Microbeast PLUS HD kann auch auf herkömmliche Art über die Empfängeranschlüsse in der oberen Anschlussreihe mit Strom versorgt werden, wie es in Kapitel 4 der Anleitung anhand von Microbeast PLUS dargestellt wird. Die Verwendung des elektronischen Schaltsystems ist dann jedoch nicht möglich!
  • Seite 11 Sie ein hochstromfähiges Stecksystem für die Verbindung von Akku und Stromanschlusskabel. • • Microbeast PLUS HD ist keine Akkuweiche und besitzt keine interne Spannungsregelung! Die Spannung die an der Hochstrom-Anschlussbuchse anliegt, wird in eingeschaltetem Zustand direkt an die Servo- und Empfängeranschlüsse weitergegeben.
  • Seite 12 Bei Fragen hierzu wenden Sie sich bitte an Ihren MICROBEAST PLUS Fachhändler. Der Einbau des MICROBEAST PLUS kann wahlweise flach oder hochkant erfolgen, auch verkehrt herum unter dem Helikopter. Die Stecker der Anschlusskabel müssen aber immer in oder gegen die Flugrichtung des Helikopters zeigen.
  • Seite 13 Es kann nahezu jede Fernsteueranlage mit mindestens 6 Steuerkanälen verwendet werden. Grundsätzlich erfolgt die Bedienung des Microbeast PLUS über 5 Steuerkanäle (der 6. Kanal steuert den Motorsteller oder das Gasservo). Für die Verwendung der optionalen Zusatzfunktionen wie AttitudeControl oder Drehzahlregler für Verbrennerhelis können zusätzliche Steuerkanäle von Vorteil sein.
  • Seite 14 Motor mit ansteuert). Bei Knüppelmittenstellung müssen (in allen Flugphasen) die Kanäle in Mittenposition stehen. Denken Sie daran, dass Sie bei Verwendung von Microbeast PLUS nicht die Servos direkt ansteuern werden, sondern nur per Steuerbefehl dem Gerät mitteilen, wie schnell der Heli drehen soll. Jeder Steuerbefehl wird dabei...
  • Seite 15 ...) sind wie gewohnt an der Fernsteuerung vorzunehmen. Diese sind im Normalfall von der Einstellung des Microbeast PLUS unabhängig. Falls die interne Drehzahlreglerfunktion oder die AttitudeControl verwendet werden soll, so wird auf die Einstellung dieser Zusatzfunktionen an entsprechender Stelle dieser Anleitung eingegangen.
  • Seite 16 Steuerleitungen angesteckt und mit MICROBEAST PLUS verbunden. Über jede dieser Leitungen wird jeweils eine Steuerfunktion vom Fernsteuersender an das MICROBEAST PLUS übertragen. Die Zuordnung der Steuerfunktionen am MICROBEAST PLUS ergibt sich aus der Reihenfolge, in der die Stecker am Empfänger angesteckt werden.
  • Seite 17 Bei Verwendung eines SingleLine-Empfänger mit zusätzlichen Servoausgängen können Sie das Gasservo und weitere Zusatzfunktionen entweder am Microbeast PLUS anstecken (Abb. 1) oder oft auch direkt am Empfänger (Abb. 2). Denken Sie aber daran, wenn Sie die Stromquelle am Empfänger anstecken, der Strom nur über die eine SingleLine-Verbindung zwischen Empfänger und MICROBEAST PLUS fließt und die Servos nur über diese eine...
  • Seite 18 MICROBEAST PLUS angestoßen werden, da der Satellit selbst keine Möglichkeit bietet, den Bindevorgang zu starten. Es ist sogar besonders wichtig, dass Sie den Satelliten vor der Verwendung mit MICROBEAST PLUS binden, selbst wenn der Satellit schon in Verwendung war, z.B. in Verbindung mit einem Spektrum® Empfänger.
  • Seite 19 Übertragungsverfahren Sie tatsächlich im Fernsteuersender auswählen bzw. nutzen! tecken Sie einen Spektrum® „Bind Plug“ auf den [SYS] Anschluss des MICROBEAST PLUS. In Fällen in denen die Stromversorgung ausschließlich über den [SYS] Anschluss erfolgt, muss zum Binden die Stromversorgung vorübergehend über einen der anderen Anschlüsse [CH1] – [CH5] erfolgen. Um einen DSM2 Satelliten auszuwählen und in den Bindmode zu gelangen, schalten Sie einfach die Stromversorgung an.
  • Seite 20 Microbeast PLUS mit zusätzlichen nützlichen Hilfsfunktionen erweitert werden. Derzeit sind dies die Drehzahlreglerfunktion und die AttitudeControl zur Überwachung der Fluglage. Beide Funktionen sind in den Geräten der ProEdition Reihe bereits enthalten, aber auch jedes andere Microbeast PLUS kann um diese Funktionen per Software-Upgrade (ggf. kostenpflichtig) erweitert werden.
  • Seite 21 Verletzungsgefahr! Berühren Sie nie den drehenden Motor und halten Sie aureichend Sicherheitsabstand. AttitudeControl (Optional) Mit AttitudeControl kann MICROBEAST PLUS die absolute Neigung des Helikopters auf der Roll- und Nickachse bestimmen, unabhängig davon in welcher Position der Helikopter sich gerade befindet. Dies kann in fünf verschiedene Betriebsmodi als Flughilfe verwendet werden: •...
  • Seite 22 Fernsteuersender mehr als 6 Kanäle zur Verfügung stellt). Nahezu jeder Hersteller von Fernsteueranlagen bietet mittlerweile einen solchen Empfänger zu seinem System an und Microbeast PLUS unterstützt fast alle Arten von „Singleline“ Protokollen. Mit dem zusätzlichen Steuerkanal lässt sich die AttitudeControl vor, während und nach dem Flug über den Fernsteuersender ein- und ausschalten, so dass der Helikopter abhängig vom gewählten...
  • Seite 23 Datenpaket zusammengefasst sind und die Reihenfolge der Steuerkanäle variieren kann. Um in das Empfänger-Einstellmenü zu gelangen müssen Sie den Taster am MICROBEAST PLUS drücken und gedrückt halten, solange das Gerät noch ausgeschaltet ist. Schalten Sie es ein, während Sie weiter auf den Taster drücken.
  • Seite 24 Leitungen mit MICROBEAST PLUS verbunden wird. Über jede dieser Leitungen wird jeweils eine Steuerfunktion vom Fernsteuersender an das MICROBEAST PLUS übertragen. Die Zuordnung der Steuerfunktionen am MICROBEAST PLUS ergibt sich aus der Reihenfolge, in der die Stecker am Empfänger angesteckt werden. Wie ein Standard Empfänger anzuschließen ist, können Sie im Kapitel Empfängereinbau erfahren.
  • Seite 25 Fall ist. Voreingestellte Kanalbelegung Zu jedem SingleLine-Übertragungsprotokoll das unter Einstellpunkt A gewählt wird, ist im MICROBEAST PLUS eine dem jeweiligen Fernsteuertyp entsprechende Funktionsbelegung voreingestellt. Vergleichen anhand der nachfolgenden Tabelle, ob die zu den Steuerfunktionen angegebene Kanalnummerierung mit der Ihres Fernsteuersenders übereinstimmt.
  • Seite 26 *Kanalbezeichnung bei Spektrum® Systemen: THROTTLE AILERON ELEVATOR RUDDER GEAR AUX1 AUX2 AUX3 AUX4 **AttitudeControl nur bei MICROBEAST PLUS ProEdition Firmware. Bei Versionen ohne AttitudeControl steuert dieser Kanal den Ausgang CH6! ***Nur verfügbar wenn die Drehzahlreglerfunktion installiert ist. Beachten Sie, dass die Zuweisung eines separaten Steuerkanals für den Drehzahlregler nur im Betriebsmodus "Verbrenner"...
  • Seite 27 Bei diesem und den nachfolgenden Einstellpunkten können Sie die verschiedenen Steuerfunktionen individuell zugewiesen werden, indem Sie am jeweiligen Einstellpunkt einfach die entsprechende Steuerfunktion an Ihrer Fernsteuerung betätigen. MICROBEAST PLUS erkennt welcher Kanal bewegt wird und weist dessen Kanalnummer intern für die Funktion zu.
  • Seite 28 Ein einmal zugewiesener Kanal steht im weiteren Verlauf nicht mehr für andere Funktionen zur Verfügung und wird von MICROBEAST PLUS bei ignoriert, wenn er bei anderen Funktionen betätigt wird! So können Sie nach dem Einlernen der Pitchfunktion (Einstellpunkt B) den Gaskanal wieder freigeben bzw. die Gaskurve wieder in ihre ursprüngliche Einstellung bringen und erneut durch Betätigung des Pitchsteuerknüppels auch den Gaskanal...
  • Seite 29 • • wenn die SingleLine-Verbindung zwischen Empfänger und MICROBEAST PLUS im Betrieb getrennt wird • • wenn der Sender beim Einschalten des MICROBEAST PLUS noch nicht eingeschaltet ist oder die Verbindung zwischen Sender und Empfänger beim Einschalten nicht schnell genug aufgebaut wird.
  • Seite 30 Menü LEDs H - N nachvollziehen. Sobald die Initialisierung der Empfängersignale abgeschlossen ist, wird das Lauflicht zu den Menü LEDs A - G wechseln, welches die Kalibrierung der Sensorruhepositionen anzeigt. Ist auch dies beendet, dann wechselt MICROBEAST PLUS in den Betriebsmodus und Sie können die Grundeinstellung des Systems vornehmen.
  • Seite 31 Dies wird im Setupmenü erledigt. Sobald MICROBEAST PLUS betriebsbereit ist halte den Taster solange gedrückt, bis die Menü LED neben Punkt A dauerhaft leuchtet. Die LED blinkt zuerst nur schnell und leuchtet erst nach einiger Zeit dauerhaft. Lasse erst zu diesem Zeitpunkt den Taster wieder los.
  • Seite 32 Wenn Sie ein Servo verwenden für das eine höhere Ansteuerfrequenz zulässig ist als die maximal mögliche oder ein Wert angegeben ist, der nicht am MICROBEAST PLUS anwählbar ist, so ist der jeweils kleinere Wert auszuwählen. Eine niedrigere Ansteuerfrequenz ist ohne Probleme verwendbar, nur eine zu hohe Ansteuerfrequenz kann für die Servos schädlich sein! Hier kann eine Liste mit Parametern der gebräuchlichsten...
  • Seite 33 Über die Option „eigene“ kann eine benutzerdefinierte Einstellung aufgerufen werden, die mittels der StudioX Software und dem optional erhältlichen USB2SYS Interface editiert werden kann. Stecken Sie jetzt die Taumelscheibenservos in die entsprechenden Steckplätze am MICROBEAST PLUS ein. Montieren Sie jedoch noch nicht die Ruderhörner oder Anlenkgestänge, um ein Blockieren der Servos beim ersten Anlaufen zu verhindern: An Steckplatz CH1 wird das Nickservo angesteckt.
  • Seite 34 Wenn Sie die Kabel in Ihrem Modell verlegen achten Sie darauf, dass diese am MICROBEAST PLUS zugspannungsfrei anliegen. Wir raten davon ab, die Kabel unmittelbar nach dem MICROBEAST PLUS zu bündeln. Andererseits müssen die Kabel aber so befestigt werden, dass das MICROBEAST PLUS nicht während des Fluges durch das Eigengewicht der Kabel bewegt wird.
  • Seite 35 Wie bei den Taumelscheibenservos unter Einstellpunkt B ist hier die Ansteuerfrequenz für das Heckservo einstellbar. Damit der Heckkreisel von MICROBEAST PLUS am effektivsten arbeiten kann, gilt für die Ansteuerfrequenz: Je höher umso besser! Ein gutes Heckservo sollte eine Frequenz von mindestens 270 Hz unterstützen.
  • Seite 36 Software und dem optional erhältlichen USB2SYS Interface editiert werden kann. Schließen Sie nach Einstellung der Ansteuerfrequenz das Heckservo an den Ausgang [CH4] am MICROBEAST PLUS an: Stecken Sie dann das Servokreuz auf das Heckservo auf, so dass der Servoanlenkhebel möglichst in einem 90°-Winkel zum Anlenkgestänge steht und längen Sie das Anlenkgestänge entsprechend der Anleitung zu Ihrem...
  • Seite 37 Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt E. E - Endanschläge Heckservo Bei Einstellpunkt E stellen Sie den maximal zulässigen Servoweg für den Heckrotor ein. Die Endanschläge des Servos werden durch den sinnvoll möglichen Steuerweg der Heckmechanik vorgegeben. Dieser ergibt sich aus dem maximal möglichen Anstellwinkel der Heckrotorblätter, welcher noch nicht zu einem Strömungsabriss an den Heckblättern führt.
  • Seite 38 Heckrotor wie beschrieben in die entsprechende Position bewegt wurde, so ist der gesteuerte Weg des Servos zu gering. Hängen Sie in diesem Fall den Kugelkopf des Anlenkgestänges am Servohorn weiter innen ein. Nur so ist sichergestellt, dass der Heckkreisel von MICROBEAST PLUS optimal arbeiten kann und genügend Servoauflösung zur Verfügung steht.
  • Seite 39 Machen Sie obigen Test nochmal. MICROBEAST PLUS sollte Drehungen jetzt mit einem Gegensteuern ausgleichen. Führen Sie die Überprüfung und Einstellung der Sensorrichtung sehr sorfältig und gewissenhaft durch. Eine falsche Einstellung wird dazu führen, dass der Heli sofort zum Pirouettieren anfängt, sobald sie damit vom Boden abheben! Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt G.
  • Seite 40 Servomitten, wenn z.B. der Heli neu aufgebaut wurde oder die Servogetriebe gewechselt wurden. Die Servostellung bei „Status LED aus“ hat für den Betrieb von MICROBEAST PLUS ansonsten keine weitere Bedeutung! Wenn die Servos perfekt getrimmt sind wechseln Sie noch nicht zum nächsten Menüpunkt. Bei aktiver Trimmung (Status LED leuchtet in einer Farbe!) längen Sie jetzt die Anlenkgestänge entsprechend der Anleitung...
  • Seite 41 Ihr Helikopter über eine mechanische Mischung verfügt. Bei elektronischer Mischung unterstützt MICROBEAST PLUS Taumelscheiben mit 90°-, 120°- und 140°- Anlenkung. Zusätzlich lässt sich mit der StudioX Software in Verbindung mit dem optional erhältlichen USB2SYS Interface eine beliebig definierbare Taumelscheibenmischung erstellen (z.
  • Seite 42 Farbe und der Zustand der Status LED zeigen Ihnen an, welcher Taumelscheibentyp gerade ausgewählt ist. Die Auswahl erfolgt durch wiederholtes Betätigen des Heckrotorsteuerknüppels in eine Richtung, so oft bis die Status LED in der entsprechenden Farbe leuchtet: Status LED Taumelscheibenmischung violett mechanisch rot blinkend...
  • Seite 43 Sie die Servoumpolung Ihrer Fernsteuerung verwenden, um die entsprechende Steuerfunktion bzw. den Kanal der die entsprechende Funktion ansteuert umzukehren. Ändern Sie zum Umkehren der Steuerrichtungen auf keinen Fall mehr die Servolaufrichtungen am MICROBEAST PLUS! Hinweis: Dieser Menüpunkt wird nicht automatisch nach 4 Minuten verlassen, so haben Sie genügend Zeit, die Einstellung am Fernsteuersender durchzuführen.
  • Seite 44 Bewegen und halten Sie den Steuerknüppel für Roll solange in eine beliebige Richtung bis das Rotorblatt einen zyklischen Anstellwinkel auf der Rollachse von 6° aufweist. Lassen Sie dann den Steuerknüppel los. Sollten Sie zu weit gesteuert haben, können Sie durch Steuern in die Gegenrichtung den Anstellwinkel wieder verringern. Die Richtung in die Sie das Rotorblatt anstellen ist frei wählbar und es muss nur eine Seite eingestellt werden! Entscheidend für die Einstellung ist allein der Servoausschlag der notwendig ist, um 6°...
  • Seite 45 Servoumpolung für den Pitchkanal in Ihrer Fernsteuerung um die Pitchrichtung umzudrehen, wie schon bei Einstellpunkt I beschrieben. Prüfen Sie jetzt, ob die interne Pitchrichtung von MICROBEAST PLUS richtig herum eingestellt ist: Die momentan anliegende Pitchrichtung können Sie anhand der Farbe der Status-LED erkennen. Wenn der Pitchsteuerknüppel possitives Pitch steuert, muss die Status LED blau leuchten, wenn Sie den Pitchknüppel auf...
  • Seite 46 L - Zyklische Begrenzung Bei Einstellpunkt L stellen Sie ein, wie weit die Taumelscheibe auf der Roll- und Nickachse ausschlagen kann ohne dass die Servos oder die Mechanik blockieren. Der Ausschlag wird dabei in einer Kreisbahn wie bei einer Cyclic-Ring-Funktion limitiert. Gehen Sie wie folgt vor: Steuern Sie vorsichtig mit den Steuerknüppeln für Roll, Nick und Pitch bis zu den jeweiligen Endanschlägen um zu sehen, ob die Taumelscheibe oder die Servos an irgendeiner Stelle blockieren, nicht mehr fahren oder eventuell...
  • Seite 47 Wenn die Drehzahlreglerfunktion auf Ihrem Gerät verfügbar ist und ein SingleLine-Empfänger verwendet wird, dann ist als nächstes Einstellpunkt N an der Reihe. Andernfalls ist hier das Ende des Setupmenüs erreicht und durch den Tastendruck wechselt MICROBEAST PLUS zurück in den Betriebsmodus.
  • Seite 48 Wenn keine Drehzahlregelung ausgewählt ist, führt ein kurzer Tastendruck zum Verlassen des Setupmenüs und MICROBEAST PLUS ist wieder im Betriebsmodus. Andernfalls führt ein kurzer Tastendruck direkt weiter in das Drehzahlreglermenü und dort zu Einstellpunkt A (nach Menü LED N blinkt jetzt Menü LED A)!
  • Seite 49 Steuerverhalten (Einstellpunkt B) und die Knüppel-Totzone (Einstellpunkt E) sind unter Umständen anzupassen. Wenn MICROBEAST PLUS betriebsbereit ist, halten Sie den Taster kurz gedrückt bis die Menü LED neben Punkt A schnell zu blinken anfängt und lassen Sie den Taster los. Hierdurch gelangen Sie in das Parametermenü zu Einstellpunkt A.
  • Seite 50 Normal-Modus betrieben wird. Beachten Sie aber, dass diese Trimmung nur vorübergehend erfolgen sollte, da MICROBEAST PLUS bei der Initialisierung die Mittenposition der Steuerknüppel stets neu einlernt. Somit würde das Servo beim nächsten Flug trotz Trimmung im Sender wieder auf der Mittenposition stehen.
  • Seite 51 • • MICROBEAST PLUS übernimmt nur dann die Heckservotrimmung, wenn der Kreisel im Normal-Modus verwendet wird. Wenn Sie nach dem Trimmflug landen und Einstellpunkt A aufrufen achten Sie darauf, dass nicht versehentlich der Kreiselmodus und die Servotrimmung am Sender verändert werden, z.B. bei Verwendung einer Flugphasenumschaltung im Sender.
  • Seite 52 Unter Einstellpunkt B im Parametermenü können Sie das Steuerverhalten des Helikopters bestimmen. Dies umfasst zum einen die maximale Drehrate des Helikopters und zum anderen, wie sensibel MICROBEAST PLUS auf Bewegungen von Roll-, Nick- und Hecksteuerknüppel im Bereich der Knüppelmittenstellung reagiert.
  • Seite 53 Bei Verwendung der vorgegebenen Steuermodi raten wir von einer zusätzlichen Einstellung im Sender ab, da dies zu einer undefinierbaren Vermischung der Steuerkurven von Sender und MICROBEAST PLUS führt! Eine geringfügige Anpassung im Sender ist aber im Normalfall unproblematisch (z.B. leichte Erhöhung des Steuerausschlags (Servowegs) zur Erhöhung der Drehrate).
  • Seite 54 Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt D. D - Drehratenkonsistenz Heckkreisel Unter Einstellpunkt D lässt sich die Drehratenkonsistenz der Heckregelung anpassen. Dieser Anteil ist aktiv, wenn der Heckkreisel im HeadingLock-Modus betrieben wird und bestimmt, wie stark der Heckkreisel versucht eine per Knüppel vorgegebene Drehrate zu halten.
  • Seite 55 Richtungen, die vor allem im Schwebeflug erkennbar ist und es ist schwierig, eine Knüppelposition zu finden, bei der kein Steuerbefehl an MICROBEAST PLUS weitergegeben wird. Dies kann auch dazu führen, dass der Heli beim Start umfällt oder im Flug nicht beherrschbar ist! Erhöhen Sie also die Knüppel-Totzone gerade so weit, dass solche Effekte nicht auftreten.
  • Seite 56 USB2SYS Interface beliebig editiert werden kann. Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt F. F - Drehmomentausgleich Da MICROBEAST PLUS stets über den momentan anliegenden Pitchanstellwinkel informiert ist, kann das Heck unmittelbar angesteuert...
  • Seite 57 Status LED Drehmomentvorsteuerung violett rot blinkend niedrig - normale Richtung hoch - normale Richtung blau blinkend niedrig - invertierte Richtung blau hoch - invertierte Richtung eigene Verwenden Sie die Drehmomentvorsteuerung wenn das Heck bei schnellen Pitchbewegungen kurzzeitig ausbricht und sich dies nicht durch eine höhere Einstellung der Heckkreiselempfindlichkeit (Wirkstärke) abstellen lässt. Erhöhen Sie die Stärke der Drehmomentvorsteurung schrittweise, bis das Heck wie erwartet festhält.
  • Seite 58 G - Zyklisches Ansprechverhalten Mit Einstellpunkt G lässt sich einstellen wie aggressiv MICROBEAST PLUS auf zyklische Steuerbefehle (Roll und Nick) anspricht. Dadurch kann man das für Flybarlesssysteme übliche gleichmäßig, lineare und roboterartige Steuergefühl reduzieren und es dem eines Helikopters mit Paddelrotorebene annähern.
  • Seite 59 USB2SYS Interface beliebig editiert werden kann. Falls keine optionalen Features wie Drehzahlreglerfunktion oder AttitudeControl auf dem Gerät installiert sind, führt ein kurzer Tastendruck zum Verlassen des Parametermenüs. Das MICROBEAST PLUS is dann wieder im Betriebsmodus. Wird hingegen eine Firmware mit Drehzahlreglerfunktion oder die ProEdition Firmware verwendet, dann wird durch einen kurzen Tastendruck die aktuelle Einstellung gespeichert und Sie gelangen zu Einstellpunkt I.
  • Seite 60 Status LED Drehzahlregler - Ansprechverhalten sanft violett blinkend normal violett leicht erhöht rot blinkend erhöht schnell blau sehr schnell Drücken Sie einmal kurz auf den Taster um zu Einstellpunkt J zu springen. J - Langsame Hochlaufgeschwindigkeit Beim Aktivieren der Drehzahlregelung gibt das System nicht schlagartig Gas, sondern fährt die Rotorkopfdrehzahl langsam hoch bis die gewünschte Vorgabedrehzahl erreicht ist.
  • Seite 61 Falls die Zusatzfunktion AttitudeControl nicht auf dem Gerät installiert sind, führt ein kurzer Tastendruck zum Verlassen des Parametermenüs. Das MICROBEAST PLUS is dann wieder im Betriebsmodus. Wird hingegen die ProEdition Firmware verwendet, dann wird durch einen kurzen Tastendruck die aktuelle...
  • Seite 62 Anschlag laufen und beschädigt werden, z.B. wenn die AttitudeControl nach Verlassen des Parametermenüs eingeschaltet wird und Korrekturbefehle an die Servos gibt. (Gilt nur für MICROBEAST PLUS mit Firmware Version 4.0.0) Sobald Sie im Empfängereinstellmenü die Empfängereinstellung und Kanalzuweisung erneut durchführen, wird der AttitudeControl Betriebsmodus bei Parametermenü...
  • Seite 63 3D - Modus Im 3D - Modus berücksichtigt MICROBEAST PLUS die Lage, in der sich der Heli gerade befindet (normal oder auf dem Kopf) und dreht den Heli immer in die jeweils nähere horizontale Position. Diese Funktion eignet sich gut um grundlegende 3D - Kunstflugfiguren wie Rückenschweben oder Überschläge zu üben.
  • Seite 64 Beachten Sie, dass das System technisch bedingt den Helikopter nicht absolut auf der Stelle halten kann. Es wird den Heli nur in einer nahezu horizontalen Position halten, wenn die Steuerknüppel nicht berührt werden, oder kehrt in die horizontale Position zurück, wenn Sie die Steuerknüppel loslassen. Die grundsätzliche instabile Tendenz eines Helikopters sorgt jedoch dafür, dass das Modell auch mit AttitudeControl immer in eine bestimmte Richtung wegfliegen wird.
  • Seite 65 Status LED AttitudeControl Schwebepitch > 20% vom maximalen Pitch violett > 30% vom maximalen Pitch > 50% vom maximalen Pitch blau > 70% vom maximalen Pitch Wird der maximal positive/negative Pitchwinkel unter Setupmenü Einstellpunkt K verändert, so ändert sich auch unmittelbar der Schwebepitchwinkel! Prüfen Sie nach einer Anpassung der maximalen Winkel den Schwebepitchwinkel bei Paramtermenü...
  • Seite 66 Drehzahlreglermenü Mit MICROBEAST PLUS haben Sie ein elektronisches Regelsystem erworben, das die die Steuerbefehle des Piloten ständig erfasst und kontrolliert. Infolgedessen hat das System stets einen Überblick über die auftretenden Belastungen für das Antriebssystem. Der Drehzahlregler von MICROBEAST PLUS nutzt diesen Vorteil so dass MICROBEAST PLUS aktiv in die Motoransteuerung eingreifen kann.
  • Seite 67 A - Testmodus Damit der Drehzahlregler von MICROBEAST PLUS verwendet werden kann, muss das System die Motordrehzahl erfassen können. Dies erfolgt mit einem Drehzahlsensor, der an den Sensoreingang von MICROBEAST PLUS angesteckt werden muss. Bei Modellen mit Verbrennungsmotor werden üblicherweise Sensoren verwendet, die das Drehzahlsignal magnetisch oder optisch ermitteln.
  • Seite 68 Elektroantrieb - Motorsteller mit Ausgang für das Drehzahlsignal Wenn ein Motorsteller mit separater Signalleitung für das Drehzahlsignal verwendet wird, so kann diese statt an dem seitlichen Sensoranschluss alternativ auch am Anschluss [RPM] an der vorderen Steckerleiste von MICROBEAST PLUS angesteckt werden (unterster Pin des 3-fach Signalanschluss). Drehzahlsensoren können hier aber nicht angeschlossen werden, da an dieser Stiftleiste keine Möglichkeit für die Spannungsversorgung gegeben ist! Der Motorsteller wird am Ausgang [CH5] angesteckt.
  • Seite 69 Sollte die Status LED am MICROBEAST PLUS nicht wie beschrieben aufleuchten, so prüfen Sie nochmals die Verkabelung. Achten Sie insbesondere auf polungsrichtigen Anschluss des Sensors (bei manchen Sensoren stimmen die Kabelfarben nicht mit dem gebräuchlichen Standard überein!). Prüfen Sie bei einem Magnetsensor, ob die Magnete mit der richtigen Polung verbaut sind und nah genug am Sensor verbeigeführt werden.
  • Seite 70 „Motor aus“ Position die der Motorsteller vorgibt und dem Punkt, an dem der Motor anläuft. Bewegen Sie hier den Gasknüppel bis zu dem Punkt, an dem der Motor gerade noch nicht anläuft, so dass MICROBEAST PLUS die Position für den Schnellanlauf abspeichert und gleichzeitig den wirksamen Gasbereich ermitteln kann.
  • Seite 71 Einstellarbeiten in Setup- oder Drehzahlstellermenü den Einstellpunkt B einfach durch einen kurzen Tastendruck überspringen, ohne die Gasposition zu verändern. Umgekehrt bedeutet dies, dass Sie den Gassteuerknüppel bei Einstellpunkt B mindestens einmal bewegen müssen, um die aktuell gespeicherte Gasposition zu verändern! Drücken Sie einmal kurz auf den Taster um die aktuelle Einstellung zu speichern und um zu Einstellpunkt C zu gelangen.
  • Seite 72 Im Modus Elektro wird der Motorsteller nicht mehr vom Piloten über den Fernsteuersender kontrolliert, sondern MICROBEAST PLUS übernimmt die Ansteuerung des Motorstellers. Mit dem Fernsteuersender wird nur noch die gewünschte Drehzahl vorgegeben. Der Drehzahlregler von MICROBEAST PLUS lässt den Motor sanft hochlaufen und sorgt dafür, dass die Drehzahl über den ganzen Flug hinweg konstant gehalten wird.
  • Seite 73 Gasservo in Autorotationsstellung gebracht werden oder der Motor abgeschaltet werden, selbst wenn der Drehzahlregler noch eingeschaltet ist. Beachten Sie dabei aber, dass MICROBEAST PLUS grundsätzlich den Autorotationsmodus aktiviert, wenn es einmal im Regelmodus war und die Gasstellung unter 25% gebracht wird.
  • Seite 74 Gasposition (Einteilung abhängig vom Senderfabrikat) 100% +100 Manuelle Steuerung/ Drehzahlregelung Manuelle Steuerung/ Autorotation -100 Rotordrehzahl Zusatzkanal 3000 +100 2874 2747 2621 2495 2368 2242 2116 1989...
  • Seite 75 Fernsteuersender eine eigene Flugphase, in der die Gaskurve eine Waagrechte ist, so dass unabhängig von der Stellung des Pitchsteuerknüppels immer derselbe Gaswert an MICROBEAST PLUS gesendet wird. Die Höhe dieses Gaswerts bestimmt die Drehzahl, die gehalten werden soll. Man verwendet also mindestens zwei Flugphasen im Fernsteuersender.
  • Seite 76 Gasposition Rotordrehzahl Status LED (Einteilung abhängig vom Senderfabrikat) 100% +100 3000 violett 2760 2520 2280 2040 1800 1560 1320 1080 Manuelle blau Steuerung/ Autorotation Manuelle Steuerung -100 Wenn die Einstellung im Sender abgeschlossen ist und die Status LED beim Umschalten der Flugzustände in den entsprechenden Farben leuchtet, schalten Sie am Sender wieder in die Motor aus Position und drücken Sie den Taster um zu Einstellpunkt E zu gelangen.
  • Seite 77 Geben Sie bei Einstellpunkt E an, um wieviel das Eingangssignal geteilt werden muss, damit die tatsächliche Motordrehzahl von MICROBEAST PLUS erfasst werden kann. Der momentan ausgewählte Teilungsfaktor wird durch die Farbe der Status LED dargestellt. Die Auswahl erfolgt durch kurze Bewegung des Hecksteuerknüppels.
  • Seite 78 F:G:H - Untersetzung Hauptgetriebe Der Drehzahlregler von MICROBEAST PLUS rechnet grundsätzlich mit der Rotorkopfdrehzahl des Helikopters. So können Sie (wie bei Einstellpunkt D dargestellt) einfach die gewünschte Rotordrehzahl vorgeben und MICROBEAST PLUS wird diese möglichst genau einhalten. Damit die über den Drehzahlsensor ermittelte Motordrehzahl in die Rotorkopfdrehzahl umgerechnet werden kann, muss die Getriebeuntersetzung des Helikopters angegeben werden.
  • Seite 79 Einstellpunkt Einstellpunkt Status LED Status LED violett blinkend violett rot blinkend violett blinkend violett blinkend violett blinkend violett blinkend violett violett blinkend rot blinkend violett violett violett blinkend violett violett violett rot blinkend rot blinkend rot blinkend violett blinkend rot blinkend violett rot blinkend rot blinkend...
  • Seite 80 Betriebsbereitschaft des MICROBEAST PLUS an, welcher Modus gerade aktiv ist. Violett entspricht dem Normal-Modus und im HeadingLock-Modus ist die Status LED blau. Zusätzlich zeigt MICROBEAST PLUS bei Veränderung der Empfindlichkeit sowie unittelbar nach der Initialisierung anhand der Menü LEDs für ca. 10 Sekunden die momentane Höhe der Empfindlichkeit an.
  • Seite 81 Anlenkgestänge weiter aussen ein, verwenden Sie andere (größere) Heckblätter oder sorgen Sie für eine höhere Drehzahl des Heckrotors. Einstellmöglichkeiten der Drehregler Verwenden Sie bitte nur das original BEASTX – Einstellwerkzeug aus Kunststoff um zu verhindern, dass die Drehregler beschädigt werden! Drehregler 1: Taumelscheiben-Empfindlichkeit Drehen Sie den Drehregler 1 im Uhrzeigersinn um die Taumelscheiben-Empfindlichkeit (Wirkstärke des...
  • Seite 82 Regelkreis vorbei auf die Servos ausgegeben wird. Ziel ist es, dass die Taumelscheibe schon "von Hand" möglichst nahe an den benötigten Ausschlag gesteuert wird und der Regelkreis nur noch kleinere Abweichungen korrigieren muss. Bei idealer Einstellung wird der Regelkreis entlastet und das System kann besser und schneller arbeiten. Insgesamt fliegt der Heli dadurch sehr präzise und reagiert sehr direkt auf Steuerknüppelbewegungen.
  • Seite 83 Sensorruhelagen stattfindet (Lauflicht der LEDs A - G). Ebenso dürfen die Steuerknüppel am Fernsteuersender nicht bewegt werden, solange MICROBEAST PLUS die Mittenpositionen der Knüppel einlernt (Lauflicht der LEDs H - N). Falls die Initialisierung auch nach längerer Wartezeit nicht beendet wird, lesen Sie die Hinweise zur Fehlerbehebung.
  • Seite 84 Rotor bei 0° Pitch bis zur gewünschten Flugdrehzahl hochlaufen zu lassen und dann den Helikopter ohne zyklische Steuereingaben beherzt und zügig in die Luft zu heben. Dies erfordert etwas Umgewöhnung im Gegensatz zum Flug mit einem herkömmlichen Paddelrotorkopf, da aber das Regelsystem den Heli aber sofort stabilisieren wird, sobald der Heli in der luft ist, sind im Normalfall auch keine starken Steuerkorrekturen des Piloten erforderlich.
  • Seite 85 Auswahl der Drehzahlen wie gewünscht funktioniert, z. B. bei einem Test auf der Werkbank mit abgestecktem Motor. Wenn der Drehzahlregler im Elektroheli betrieben wird und der Sanftanlauf vom MICROBEAST PLUS durchgeführt wird, sieht man anhand der Drehzahlanzeige zusätzlich die tatsächlich gemessene Rotordrehzahl, sobald diese 600U/min übersteigt.
  • Seite 86 Drehzahlanzeige bei Elektromodellen Drehzahlanzeige bei Verbrennermodellen Wenn die Drehzahlanzeige erscheint, geht im Betrieb die Status LED aus. Die entsprechende Menü LED leuchtet dauerhaft, wenn die vom Sender vorgegebene Drehzahl angezeigt wird. Die Menü LED blinkt schnell, wenn die gemessene Drehzahl angezeigt wird. Findet für einige Zeit keine Änderung statt, wechselt das Display wieder zurück zur Anzeige der Heckkreiselempfindlichkeit (Status LED blau oder violett).
  • Seite 87 Fliegen mit AttitudeControl (optional) Bitte beachten Sie, dass AttitudeControl ein optionales Feature ist. Die nachfolgend beschriebenen Funktionen stehen nur zur Verfügung, wenn auf dem MICROBEAST PLUS die ProEdition Firmware installiert ist. Wenn die AttitudeControl durch Auswahl einer der fünf Betriebsmodi bei Parametermenü Einstellpunkt L aktiviert wurde, kann sie im Flug über einen Schalter oder Taster am Fernsteuersender ein- und ausgeschaltet werden.
  • Seite 88 Status LED blau leuchtet. Wird der Schalter umgelegt, der Schaltkanal also unmittelbar in die andere Richtung gesteuert, so behält MICROBEAST PLUS die zuletzt eingestellte Heckkreisel-Empfindlichkeit bei und schaltet die AttitudeControl ein. Diese Funktion tritt also anstelle der Umschaltung des Heckkreisels auf den Normal-Modus.
  • Seite 89 Beim Ein- und Ausschalten der AttitudeControl sollten sie anhand der Ansteuerung der Taumelscheibe einen unmittelbaren Einfluss sehen können: Sobald der Heli zu einer Seite geneigt wird, versucht MICROBEAST PLUS der Neigung dauerhaft entgegen zu steuern wenn die AttitudeControl an ist. Die Taumelscheibe neigt sich entgegen dem Kippwinkel und steht stets annähernd waagrecht zum Boden, wenn der Heli nicht allzu stark gekippt ist.
  • Seite 90 Bei Verwendung eines AttitudeControl Modus mit Pitchausgleich (siehe Parametermenü Einstellpunkt L) wird bei eingeschalteter AttitudeControl neben den zyklischen Steuerkorrekturen auch positiv oder negativ Pitch gesteuert, sobald sich der Heli der horizontalen Lage nähert. Der Pilot kann dabei zusätzliches Pitch in dieselbe Richtung geben, nicht aber in die Gegenrichtung. Prüfen Sie, ob dies korrekt funktioniert und ob die Steuerrichtungen stimmen.
  • Seite 91 Pitchknüppel innerhalb dieses Bereichs befindet. Sorgen Sie vor dem Ausschalten der AttitudeControl dafür, dass der Pitchsteuerknüppel ungefähr denselben Pitchwinkel steuert wie die AttitudeControl. Andernfalls würde der Helikopter einen Satz nach unten machen, falls der Pitchsteuerknüppel einen kleineren Pitchwinkel steuert als die AttitudeControl. Aus Sicherheitsgründen sollte grundsätzlich mit ausgeschalteter AttitudeControl gestartet und gelandet werden.
