Microbeast Plus Hd - Beastx MICROBEAST PLUS Handbuch

MICROBEAST PLUS HD

Abgesehen von dem zusätzlichen Stromanschluss unterscheidet sich Microbeast PLUS HD funktional nicht von
Microbeast PLUS. Aus diesem Grund wird im weiteren Beschreibungen und Anleitungen nicht explizit auf
Microbeast PLUS HD Bezug genommen!
Hinweise zu Microbeast PLUS HD
Mit Microbeast PLUS HD haben Sie ein besonders leistungsfähiges Flybarless System aus der Microbeast Serie
erworben. Während Funktionsumfang und Bedienung identisch sind zu Microbeast PLUS, zeichnet sich die HD
Variante durch die zusätzliche Möglichkeit der Stromversorgung aus. Diese ist speziell zugeschnitten auf die
Bedürfnisse der Speedflieger und extrem 3D-Piloten und eignet sich vor allem zum Einsatz in Helikoptern ab der
550er Größe, bei denen Hochleistungsservos der Standardgröße verbaut sind.
Microbeast PLUS HD ermöglicht durch das widerstandsarme Hochstrom-Anschlusssystem eine nahezu verlustfreie
Stromversorgung indem besonders dicke Zuleitungskabel für die Verbindung zwischen Akku/BEC und
Flybarlesssystem verwendet werden können. Zudem ist der Stromanschluss über ein sehr ausfallsicheres System
schaltbar (optional), wodurch die Verwendung eines separaten Schaltsystems eingespart werden kann. Der zulässige
Eingangsspannungsbereich beträgt 3,5 – 8,4 Volt.

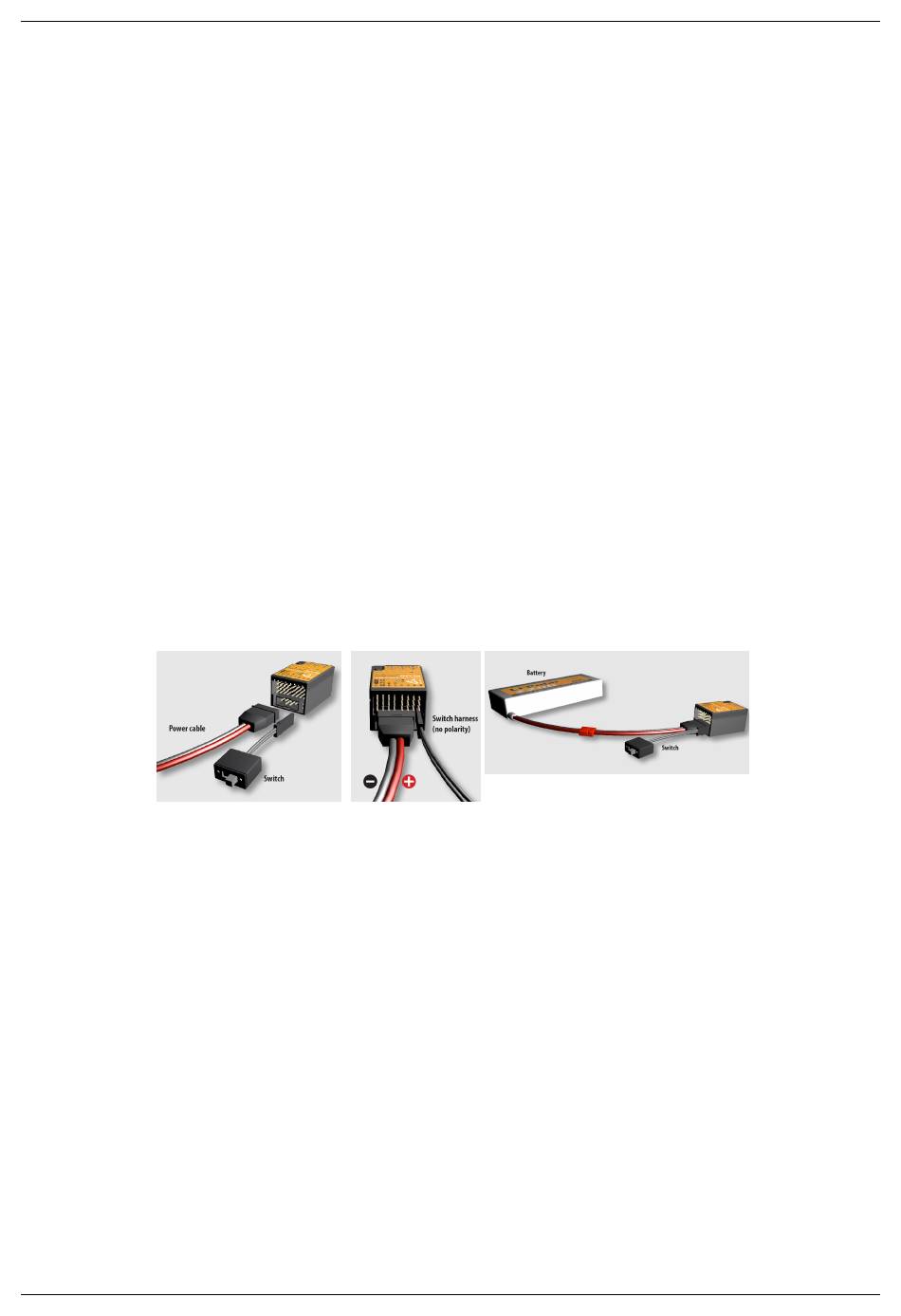

Löten Sie an das mitgelieferte Stromanschlusskabel das passende Gegenstück zu dem verwendeten Versorgungsakku
oder verbinden Sie es mit der BEC-Stromversorgung Ihres Reglers. Es wird nicht empfohlen den Akku direkt (also
ohne das mitgelieferte Stromanschlusskabel als Zwischenstück) an das Microbeast PLUS HD anzustecken. Ständiges
An- und Abstecken am Gerät kann dazu führen, dass sich die darüber liegenden Anschlussstecker versehentlich
lockern oder dass sich das Klebepad ungewollt ablöst! Empfänger und Servos werden an der oberen Anschlussreihe
eingesteckt. Die Reihenfolge unterscheidet sich hierbei nicht zu Microbeast PLUS.
Die Verwendung des elektronischen Schaltsystems ist optional. Der Schalter ist so ausgelegt, dass er in der
Position AUS den Schaltkreis überbrückt. Wird der Schalter nicht verwendet, so ist das Microbeast PLUS HD
dauerhaft eingeschaltet, sobald die Stromversorgung angesteckt wird.
Bitte beachten Sie:
• • Die Verwendung des zusätzlichen Stromanschlusses ist nicht zwingend notwendig. Microbeast PLUS HD kann
auch auf herkömmliche Art über die Empfängeranschlüsse in der oberen Anschlussreihe mit Strom versorgt
werden, wie es in Kapitel 4 der Anleitung anhand von Microbeast PLUS dargestellt wird. Die Verwendung des
elektronischen Schaltsystems ist dann jedoch nicht möglich!
7
