Vorbereitung

Einbau des MICROBEAST PLUS

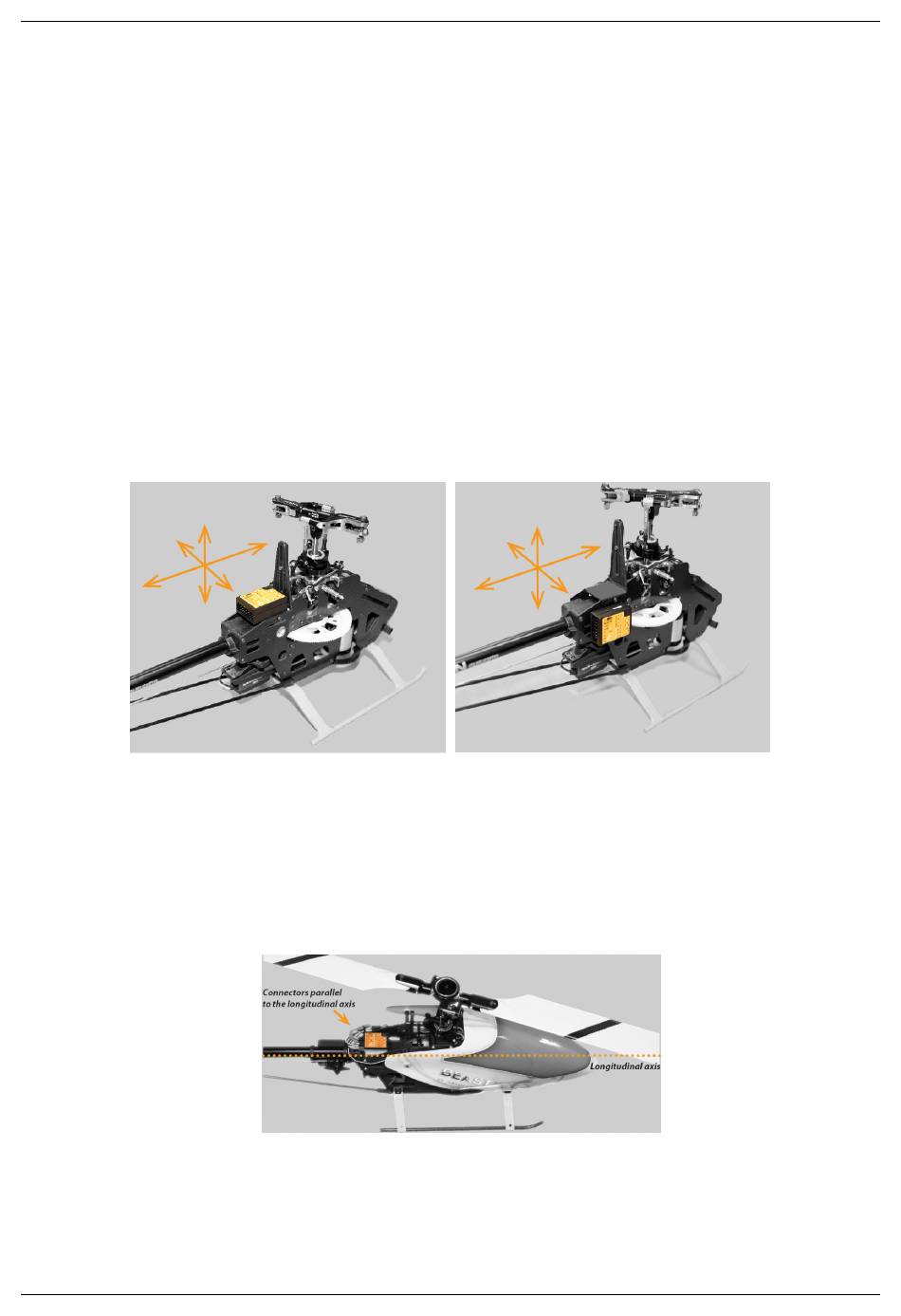

Befestigen Sie MICROBEAST PLUS mit einem der beiliegenden 3M® Klebepads an einer möglichst
vibrationsarmen Stelle in Ihrem Helikopter (z.B. auf der Kreisel- oder Empfängerplattform). Abhängig vom
Vibrationspotential des Helikopters kann auch ein anderes, geeigneteres Klebepad für die einwandfreie Funktion
notwendig sein. Bei Fragen hierzu wenden Sie sich bitte an Ihren MICROBEAST PLUS Fachhändler.
Der Einbau des MICROBEAST PLUS kann wahlweise flach oder hochkant erfolgen, auch verkehrt herum unter dem
Helikopter. Die Stecker der Anschlusskabel müssen aber immer in oder gegen die Flugrichtung des
Helikopters zeigen. Die kleine weiße Sensoranschlussleiste muss immer längs zur Flugrichtung sein.
Achten Sie darauf, dass die Gehäusekanten von MICROBEAST PLUS absolut parallel zu den Drehachsen
des Helikopters ausgerichtet sind und der Montageort auf der Roll- und Nickachse winkelrichtig zur
Hauptrotorwelle ist! Es ist hingegen nicht unbedingt notwendig, dass das Gerät genau auf den Drehachsen montiert
wird (dies ist praktisch nahezu unmöglich).
