Funktionstest
Bei Einstellpunkt A wird überprüft, ob der Drehzahlsensor bzw. das Signalkabel für die Drehzahl korrekt
angeschlossen ist und grundsätzlich ein auswertbares Drehzahlsignal anliegt. Achtung! An diesem Einstellpunkt
haben sie volle Kontrolle über den Gaskanal, d.h. über den Motorkanal an der Fernsteuerung können Sie den
Motorsteller oder das Gasservo angeschlossen an Ausgang [CH5] kontrollieren.
Bei einem Elektromodell müssen Sie etwas Gas geben, damit sich der Motor dreht und der Phasensensor bzw. der
Motorsteller ein Drehzahlsignal ausgibt. Sobald der Motor läuft, sollte die Status LED am MICROBEAST PLUS rot
aufleuchten.
Bei einem Verbrennermodell wird die Kupplung oder Kurbelwelle des Motors per Hand gedreht, so dass der
Signalgeber (Magnet o.ä.) den Sensor passiert. Immer wenn der Signalgeber im Erfassungsbereich des Sensors ist,
wird die Status LED am MICROBEAST PLUS blau aufleuchten.
Sollte die Status LED am MICROBEAST PLUS nicht wie beschrieben aufleuchten, so prüfen Sie nochmals die
Verkabelung. Achten Sie insbesondere auf polungsrichtigen Anschluss des Sensors (bei manchen Sensoren stimmen
die Kabelfarben nicht mit dem gebräuchlichen Standard überein!). Prüfen Sie bei einem Magnetsensor, ob die
Magnete mit der richtigen Polung verbaut sind und nah genug am Sensor verbeigeführt werden. Stellen Sie
entsprechend bei einem Kurbelwellensensor sicher, dass der Sensor nah genug am Motorgehäuse angebracht ist.

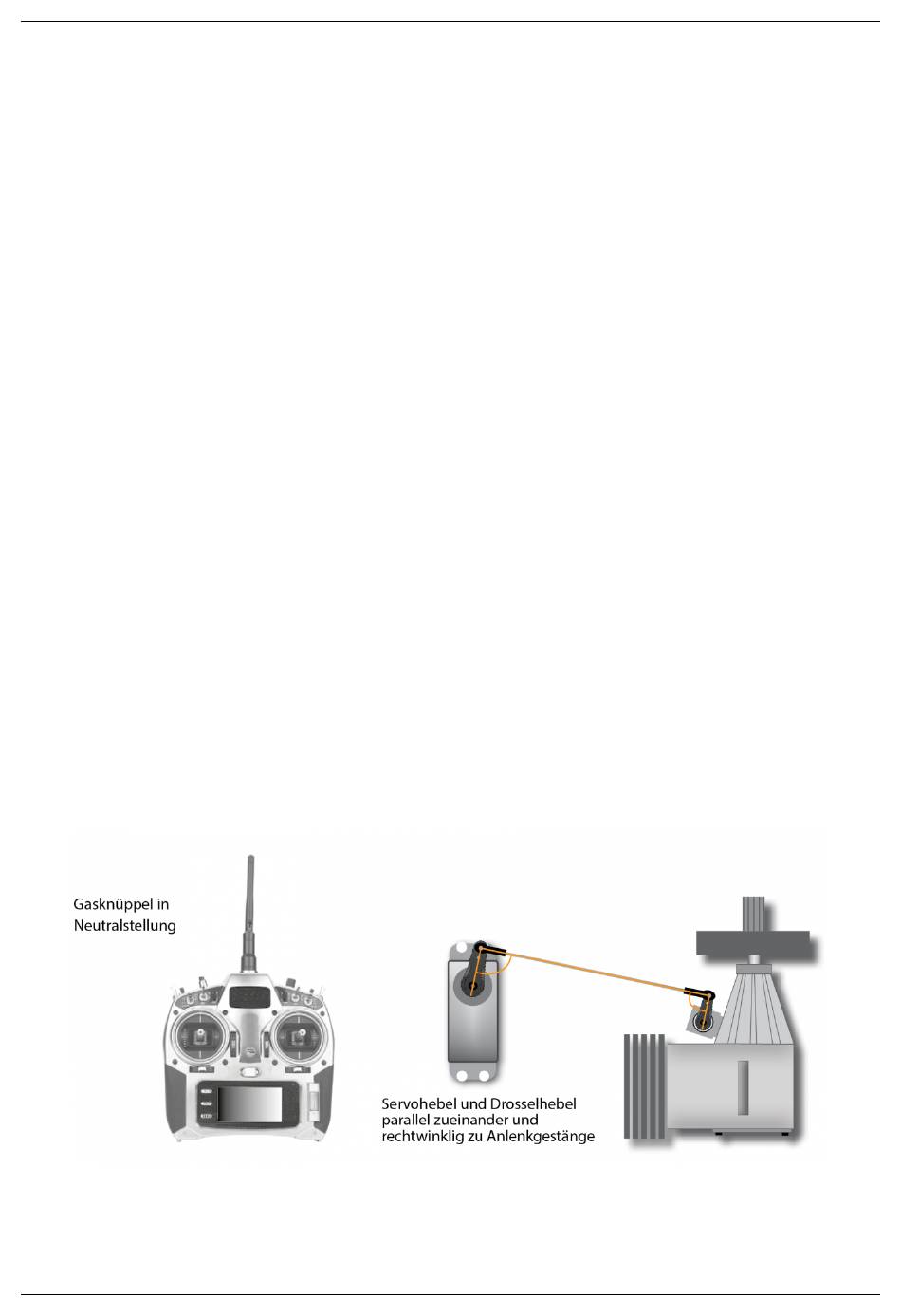

Neben der Sensorkontrolle sollten Sie an diesem Einstellpunkt auch gleich die Einstellung für das Gasservo im
Fernsteuersender vornehmen, falls diese noch nicht durchgeführt wurde. Stellen Sie den Gassteuerknüppel in
Mittenposition und stecken Sie das Servokreuz auf das Servo auf, so dass das Gasgestänge in rechtem Winkel zum
Servohorn steht. Längen Sie das Gestänge entsprechend der Anleitung des Helikopters ab, so dass das Gestänge auch
rechtwinkeling zum Hebel des Vergasers positioniert ist und verdrehen Sie den Vergaseranlenkhebel, falls
notwendig. Der Vergaser sollte in dieser Position halb geöffnet sein (beachten Sie die Markierungen auf dem
Vergaser!). Bewegen Sie den Gassteuerknüppel in Richtung Vollgas und passen Sie den Servoweg im
Fernsteuersender entsprechend an, damit die Vollgasposition erreicht wird ohne dass das Servo blockiert. Bringen
Sie den Gassteuerknüppel und die Gastrimmung am Sender in die „Motor aus" Position und passen Sie auch in diese
Richtung den Servoweg an bis der Vergaser komplett geschlossen ist. Falls die Servowege in beide Richtungen sehr
stark reduziert werden müssen, ist es empfehlenswert, das Gestänge am Servohebel weiter innen einzuhängen, damit
das Servo über einen möglichst weiten Bereich bewegt wird. Nähere Informationen hierzu entnehmen Sie bitte der
Anleitung zu Ihrem Helikopter.
Auch bei einem Elektromodell ist der Steuerbereich für das Gas entscheidend. Üblicherweise wird hier der
Steuerweg des Fernsteuersenders im Motorsteller durch einen initialen Programmiervorgang fixiert. Es gibt aber
