Überprüfen Sie gründlich die Funktionsweise des E-STOP-Signals, bevor Sie mit der weiteren Konfigu-
ration fortfahren. Es ist sehr wichtig, die Maschine sofort zum Stillstand bringen zu können,
insbesondere beim Erststart und der Konfiguration!
An der CSMIO/IP-M-Steuerung wurde zusätzlich die Unterstützung von Fehlersignalen (FAULT) aus
Servoantrieben implementiert. Weitere Einzelheiten im Kapitel „Konfiguration der Sonderfunktionen
der CSMIO/IP-M".
Es ist möglich, denselben Eingangskontakt
als LIMIT und HOME zu wählen. Hierfür
muss im Fenster „General Config" des
Mach3-Programms die Option „Home Sw.
Safety" deaktiviert werden. Wenn die Op-
tion „Home Sw. Safety" ausgeschaltet ist,
werden während der Referenzierung keine
LIMIT-Signale überwacht.

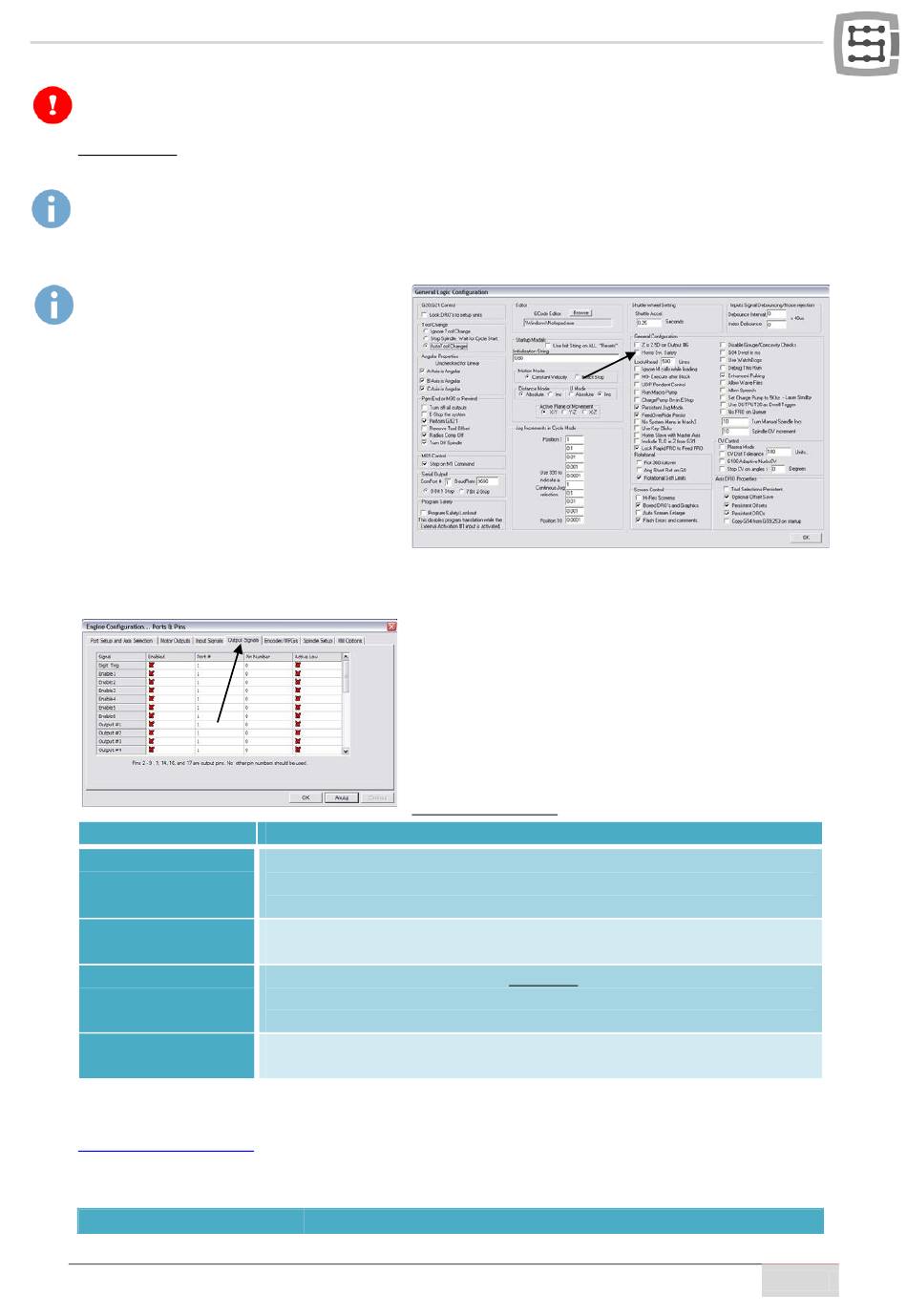

10.5 Digitalausgangssignale konfigurieren
Spaltenname
Enabled
Port #
Pin Number
Active Low
Die Signale sind in den Unterlagen genau beschrieben, die auf der ArtSoft®-Webseite
www.machsupport.com
schreibung der wichtigsten davon.
Signalbezeichnung
Verwendet werden die Digitalausgänge zur Erledigung
solcher Aufgaben wie z.B. Spindel-/Brennereinschalten,
Einschalten/Auslösen elektromagnetischer Motorbrem-
sen, Einschalten der Kühlung, von Magnetventilen, usw.
Die Konfiguration der Ausgänge erfolgt im Wesentlichen
analog zu jener der Eingänge.
Spaltenerläuterung:
• Der grüne Haken bedeutet, dass das jeweilige Signal verwendet wird.
• Der rote Haken bedeutet, dass das jeweilige nicht relevant ist und
somit nicht unterstützt wird.
Nummer des Eingangsanschlusses – für die CSMIO/IP-M-Steuerung ist das
der Anschluss Nr. 10.
Kontaktnummer bedeutet die Ausgangsnummer an der CSMIO/IP-M-
Steuerung, d.h. z.B. der Ausgang Nr. 3 der Steuerung wird hier als Kontakt
3 angegeben.
Änderung der Signalpolarisation, d.h. Wahl, ob das Signal aktiv bei 0 V oder
24 V sein sollte.
(auf Englisch) erhältlich sind. Untenstehend finden Sie jedoch eine Kurzbe-
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
Beschreibung
Beschreibung
39
