B20E

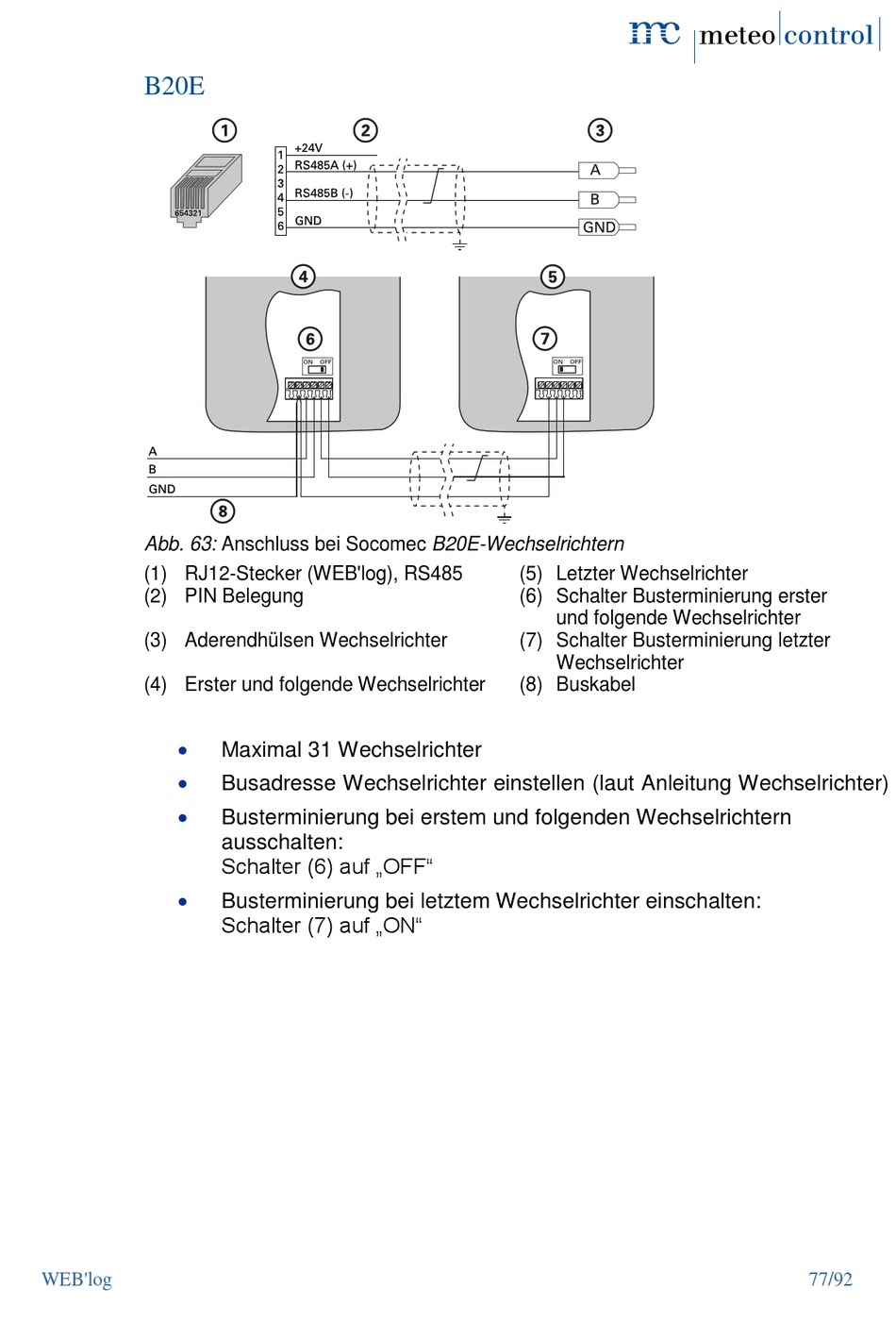

Abb. 63: Anschluss bei Socomec B20E-Wechselrichtern

(1) RJ12-Stecker (WEB'log), RS485
(2) PIN Belegung
(3) Aderendhülsen Wechselrichter
(4) Erster und folgende Wechselrichter




WEB'log
Maximal 31 Wechselrichter
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Busterminierung bei erstem und folgenden Wechselrichtern
ausschalten:
Schalter (6) auf „OFF"
Busterminierung bei letztem Wechselrichter einschalten:
Schalter (7) auf „ON"
(5) Letzter Wechselrichter
(6) Schalter Busterminierung erster
und folgende Wechselrichter
(7) Schalter Busterminierung letzter
Wechselrichter
(8) Buskabel
77/92
