8.1.12 Ingeteam-Wechselrichter

Anschluss an die RS485 Com-Karte

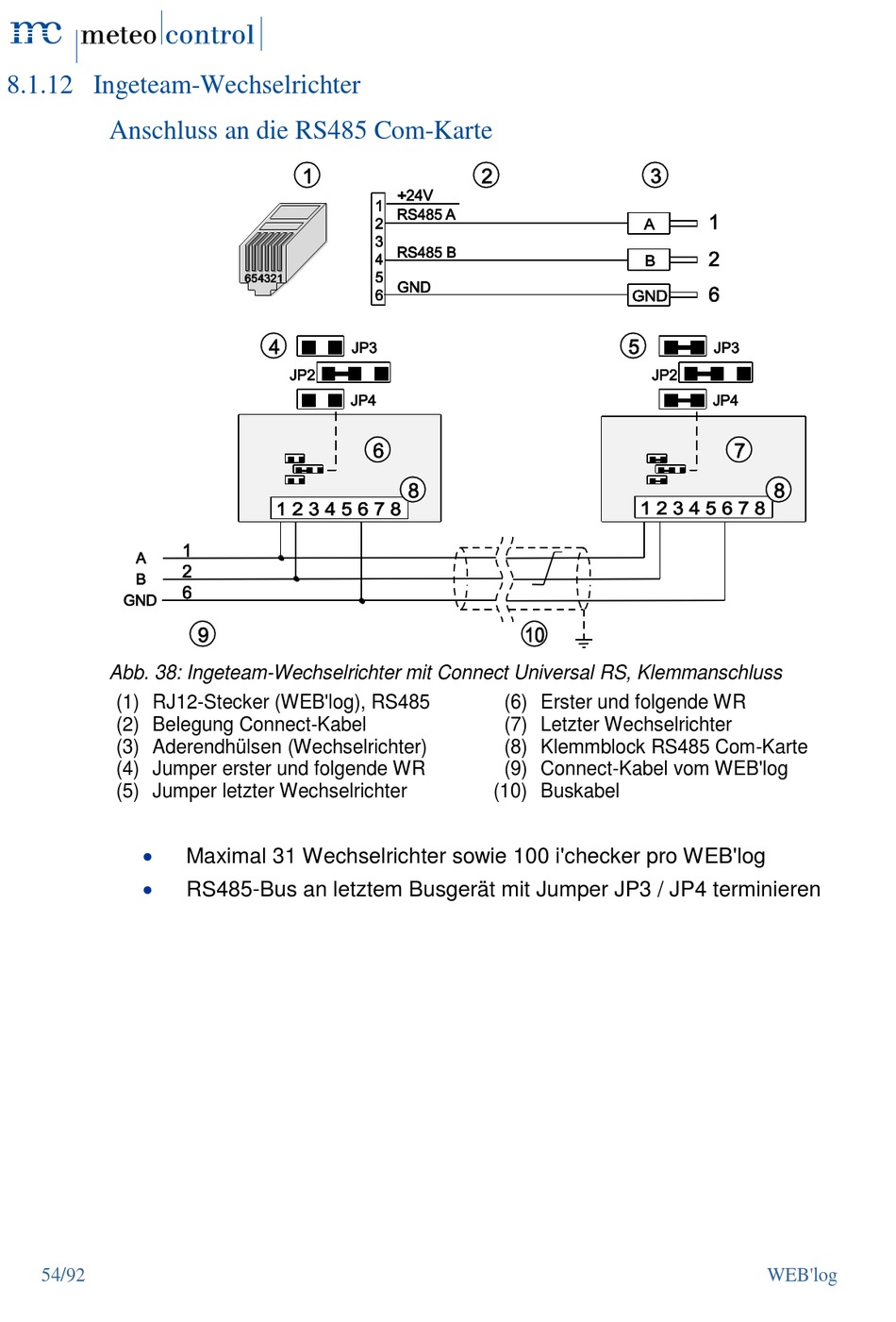

Abb. 38: Ingeteam-Wechselrichter mit Connect Universal RS, Klemmanschluss

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect-Kabel
(3) Aderendhülsen (Wechselrichter)
(4) Jumper erster und folgende WR
(5) Jumper letzter Wechselrichter


54/92
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
RS485-Bus an letztem Busgerät mit Jumper JP3 / JP4 terminieren
(6) Erster und folgende WR
(7) Letzter Wechselrichter
(8) Klemmblock RS485 Com-Karte
(9) Connect-Kabel vom WEB'log
(10) Buskabel
