8.1.19 Riello-Wechselrichter
RS485 Interface Card (Vierdraht)

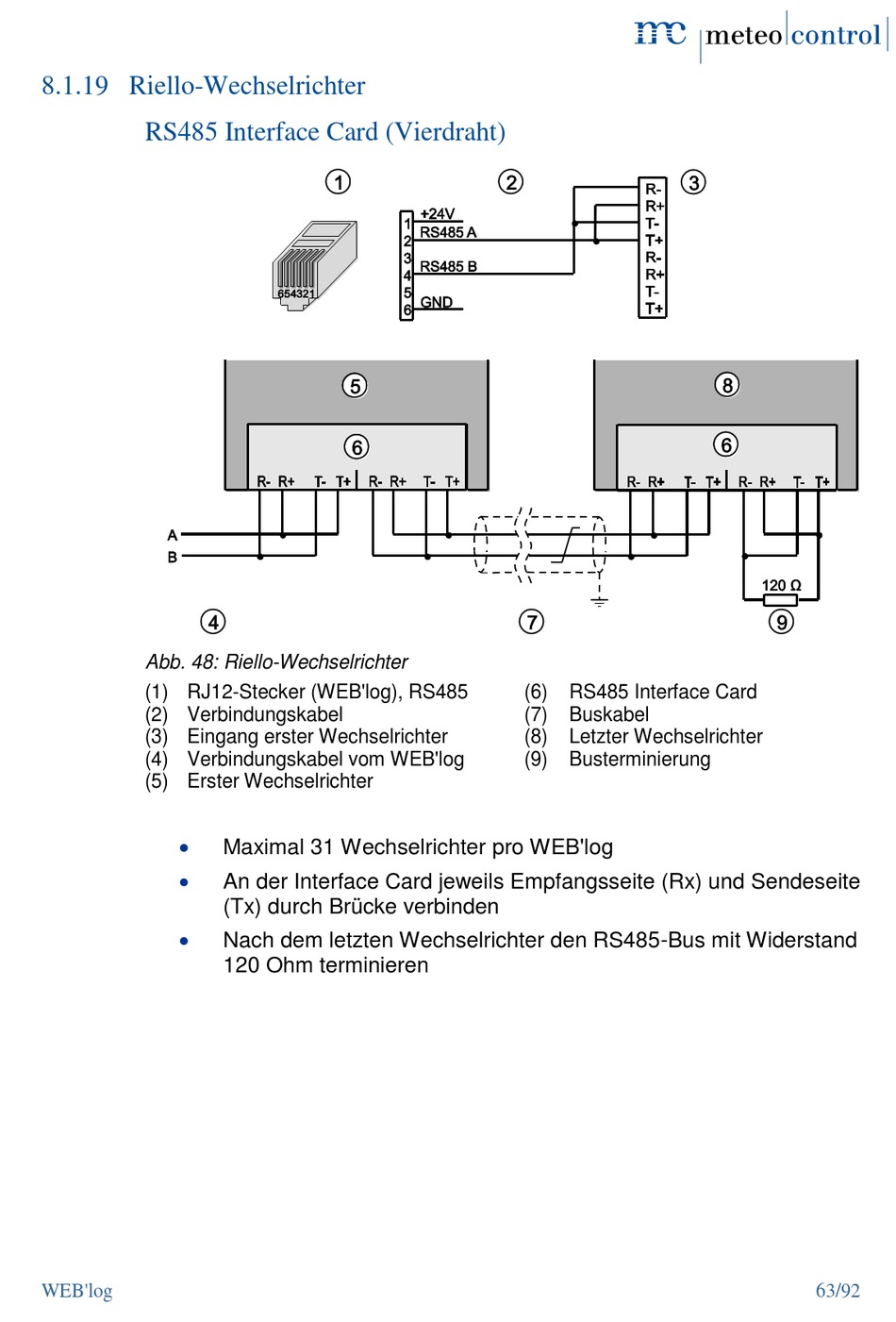

Abb. 48: Riello-Wechselrichter
(1) RJ12-Stecker (WEB'log), RS485
(2) Verbindungskabel
(3) Eingang erster Wechselrichter
(4) Verbindungskabel vom WEB'log
(5) Erster Wechselrichter
WEB'log
Maximal 31 Wechselrichter pro WEB'log
An der Interface Card jeweils Empfangsseite (Rx) und Sendeseite
(Tx) durch Brücke verbinden
Nach dem letzten Wechselrichter den RS485-Bus mit Widerstand
120 Ohm terminieren
(6)
RS485 Interface Card
(7)
Buskabel
(8)
Letzter Wechselrichter
(9)
Busterminierung
