8.1.26 Socomec

B-Serie

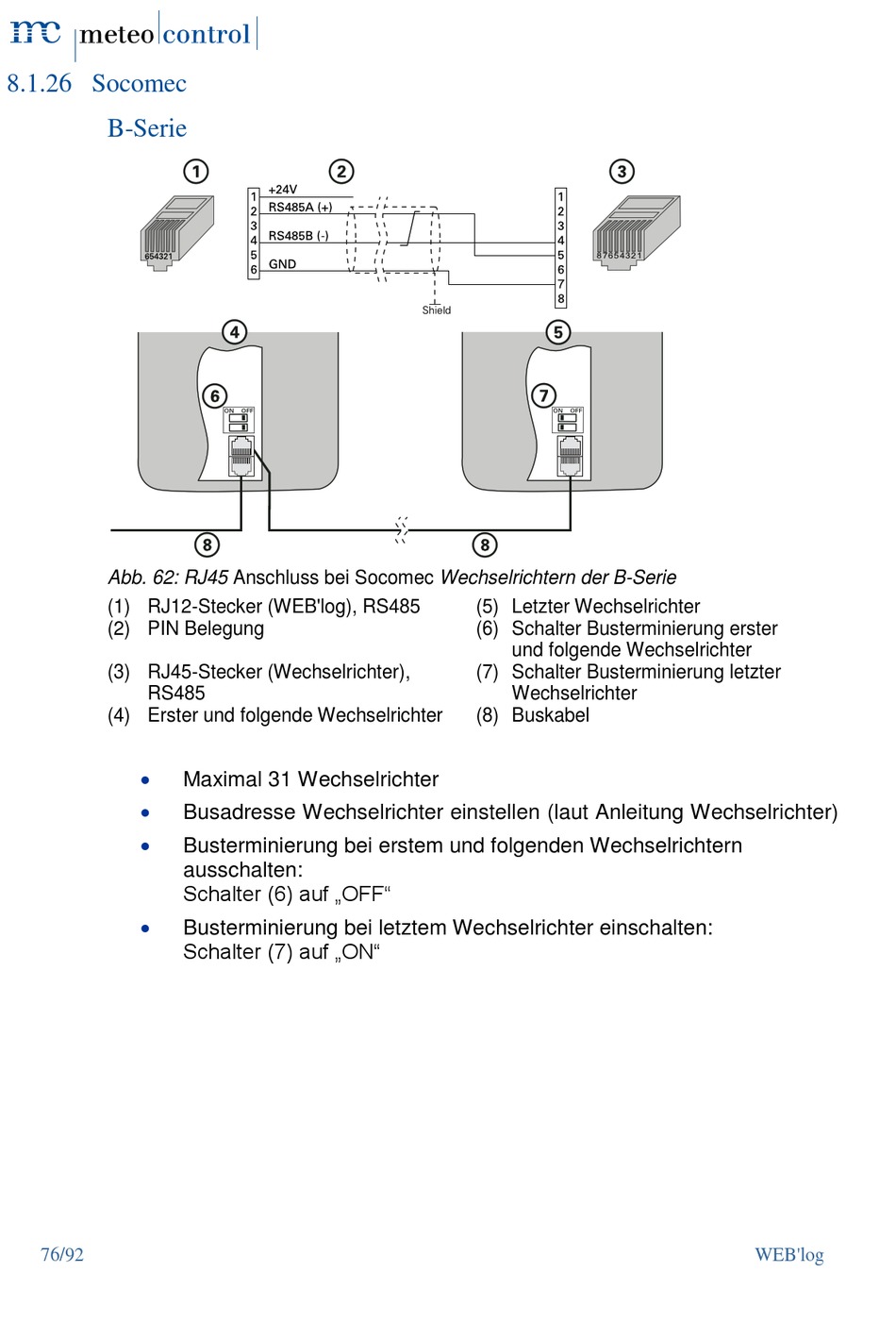

Abb. 62: RJ45 Anschluss bei Socomec Wechselrichtern der B-Serie

(1) RJ12-Stecker (WEB'log), RS485
(2) PIN Belegung
(3) RJ45-Stecker (Wechselrichter),
RS485
(4) Erster und folgende Wechselrichter




76/92
Maximal 31 Wechselrichter
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Busterminierung bei erstem und folgenden Wechselrichtern
ausschalten:
Schalter (6) auf „OFF"
Busterminierung bei letztem Wechselrichter einschalten:
Schalter (7) auf „ON"
(5) Letzter Wechselrichter
(6) Schalter Busterminierung erster
und folgende Wechselrichter
(7) Schalter Busterminierung letzter
Wechselrichter
(8) Buskabel
WEB'log
