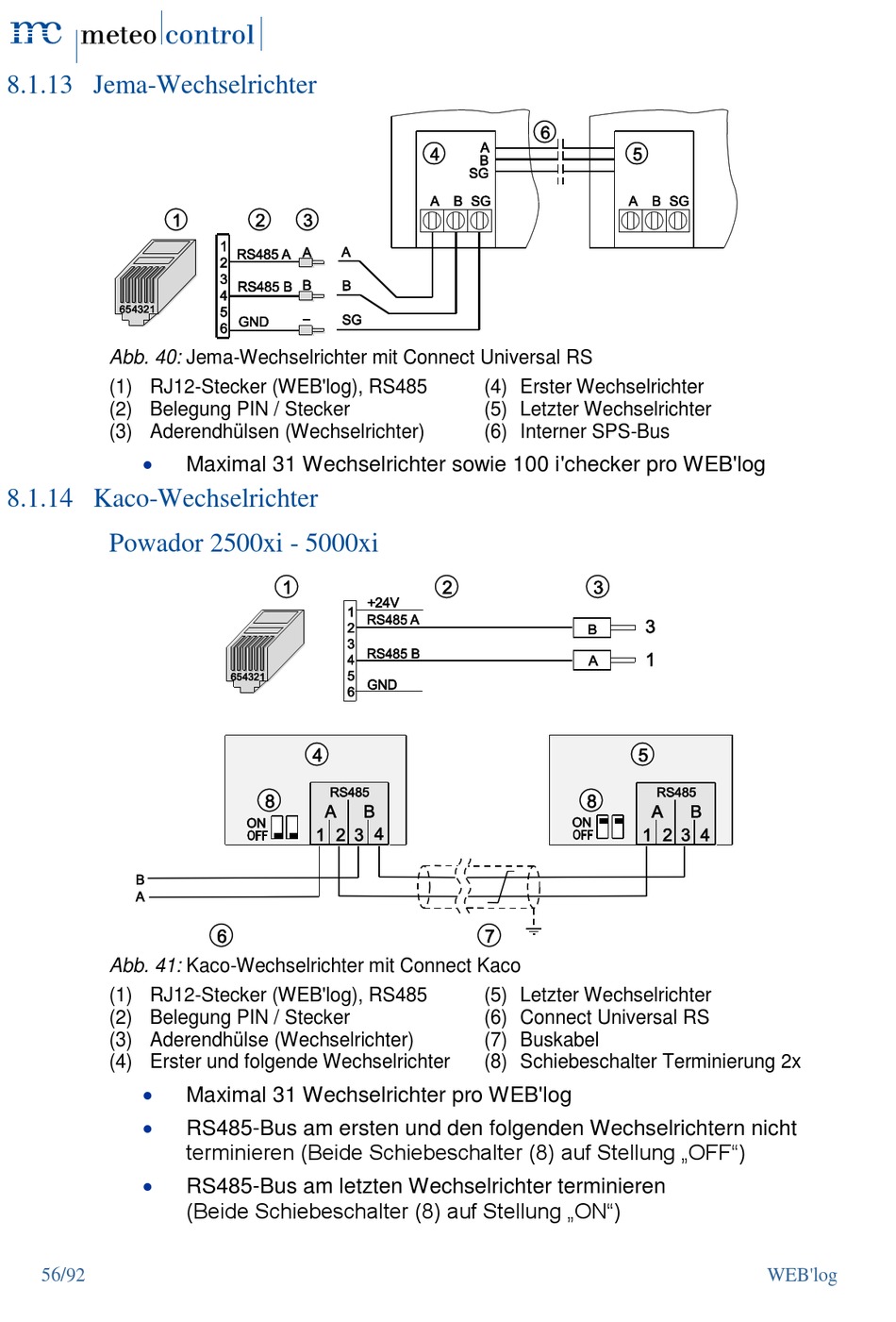

8.1.13 Jema-Wechselrichter

Abb. 40: Jema-Wechselrichter mit Connect Universal RS

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)


8.1.14 Kaco-Wechselrichter

Powador 2500xi - 5000xi

Abb. 41: Kaco-Wechselrichter mit Connect Kaco

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülse (Wechselrichter)
(4) Erster und folgende Wechselrichter



56/92
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
Maximal 31 Wechselrichter pro WEB'log
RS485-Bus am ersten und den folgenden Wechselrichtern nicht
terminieren (Beide Schiebeschalter (8) auf Stellung „OFF")
RS485-Bus am letzten Wechselrichter terminieren
(Beide Schiebeschalter (8) auf Stellung „ON")
(4) Erster Wechselrichter
(5) Letzter Wechselrichter
(6) Interner SPS-Bus
(5) Letzter Wechselrichter
(6) Connect Universal RS
(7) Buskabel
(8) Schiebeschalter Terminierung 2x
WEB'log
