3.2
Vorderseite WEB'log PRO Unlimited

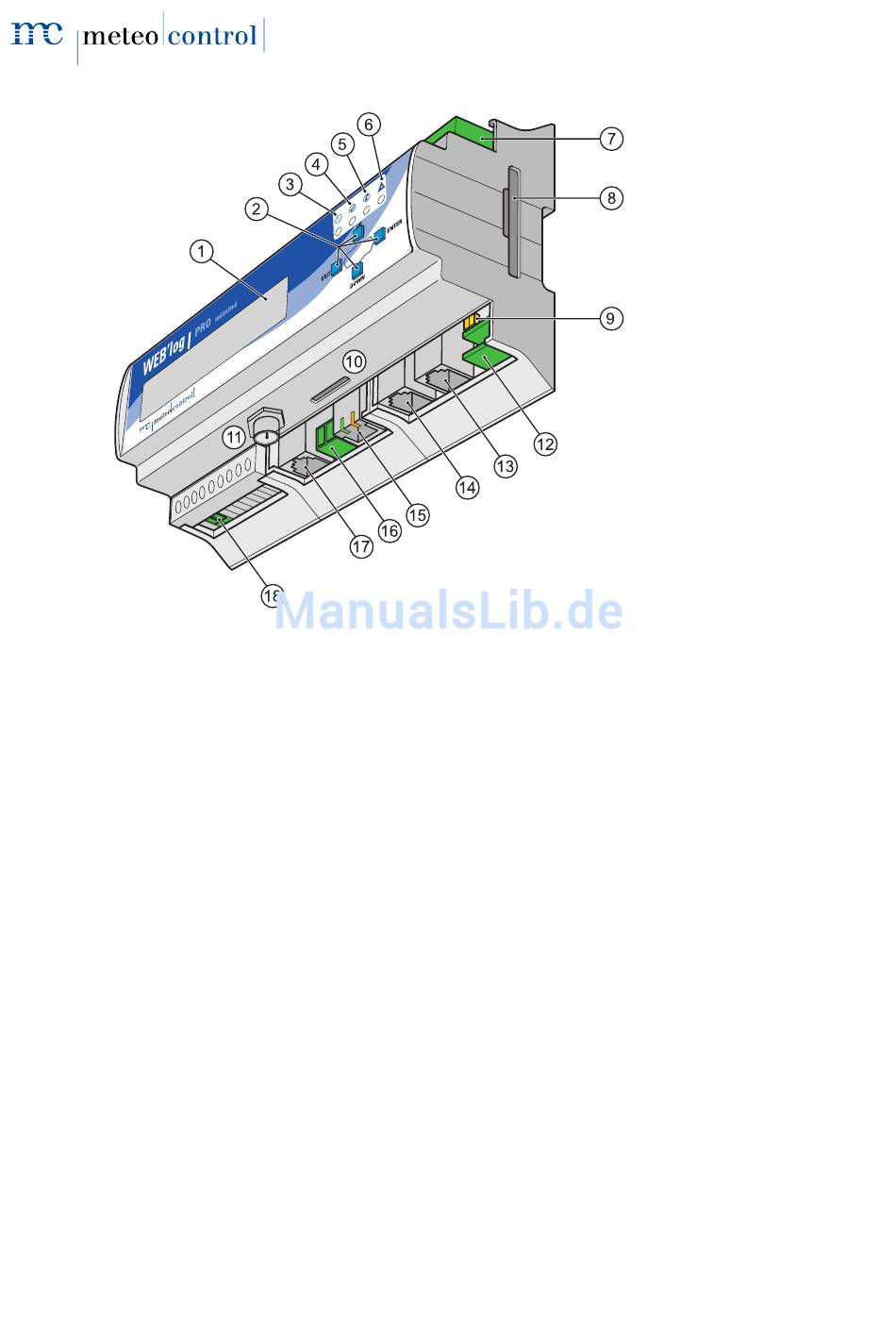

Abb. 1: Geräteübersicht Vorderseite WEB'log PRO Unlimited
–
(1) –
Display
–
(2) –
Tasten [Exit], [Down], [Up], [Enter] –
–
(3) –
Power-LED
–
(4) –
Status-LED
–
(5) –
Modem-LED
–
(6) –
Alarm-LED
–
(7) –
Analog- oder Digitaleingang
–
(8) –
Speicherkarte (Compact Flash) –
–
(9) –
Umschalter RS232 / RS422
* Kann für Modbus-Zusatzgeräte auch als RS485 betrieben werden (siehe Kapitel 4.6.2)
Weitere Informationen zu LEDs und Tasten → Kapitel 4, Einbau, Installation
8/92
–
(10) –
SIM-Kartenschacht (nur bei
WEB'log GPRS)
(11) –
Antennenbuchse (GPRS)
–
(12) –
Digitalausgang
–
(13) –
RS232 / RS422*
–
(14) –
RS485
–
(15) –
Ethernet
–
(16) –
24 V Eingang / Ausgang
(17) –
Telefonbuchse (PSTN, ISDN)
–
(18) –
Spannungsversorgung WEB'log
