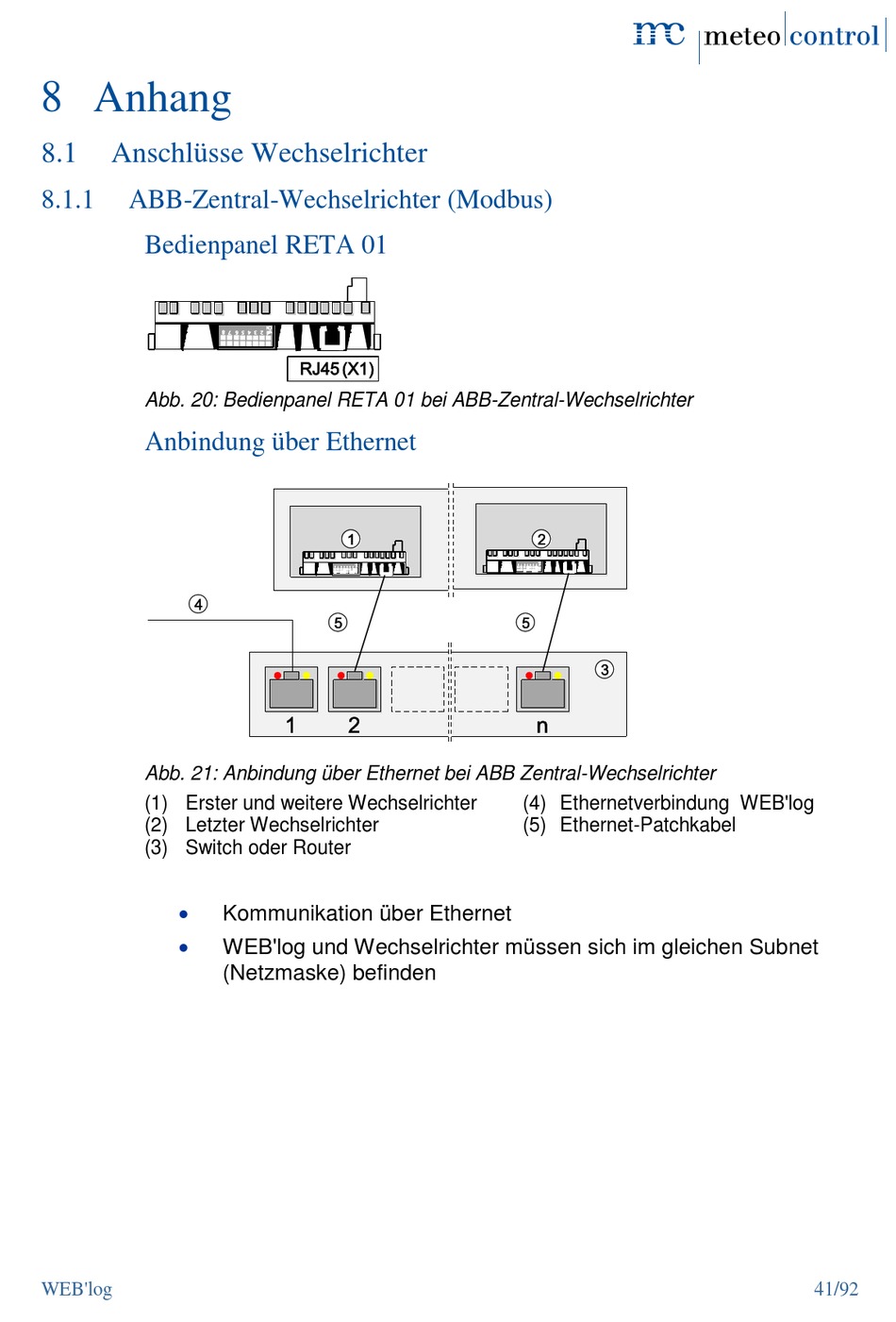

8 Anhang

8.1 Anschlüsse Wechselrichter
8.1.1

ABB-Zentral-Wechselrichter (Modbus)

Bedienpanel RETA 01

Abb. 20: Bedienpanel RETA 01 bei ABB-Zentral-Wechselrichter

Anbindung über Ethernet
Abb. 21: Anbindung über Ethernet bei ABB Zentral-Wechselrichter
(1) Erster und weitere Wechselrichter
(2) Letzter Wechselrichter
(3) Switch oder Router


WEB'log
Kommunikation über Ethernet
WEB'log und Wechselrichter müssen sich im gleichen Subnet
(Netzmaske) befinden
(4) Ethernetverbindung WEB'log
(5) Ethernet-Patchkabel
41/92
