8.1.23 Siemens-PVM-Wechselrichter

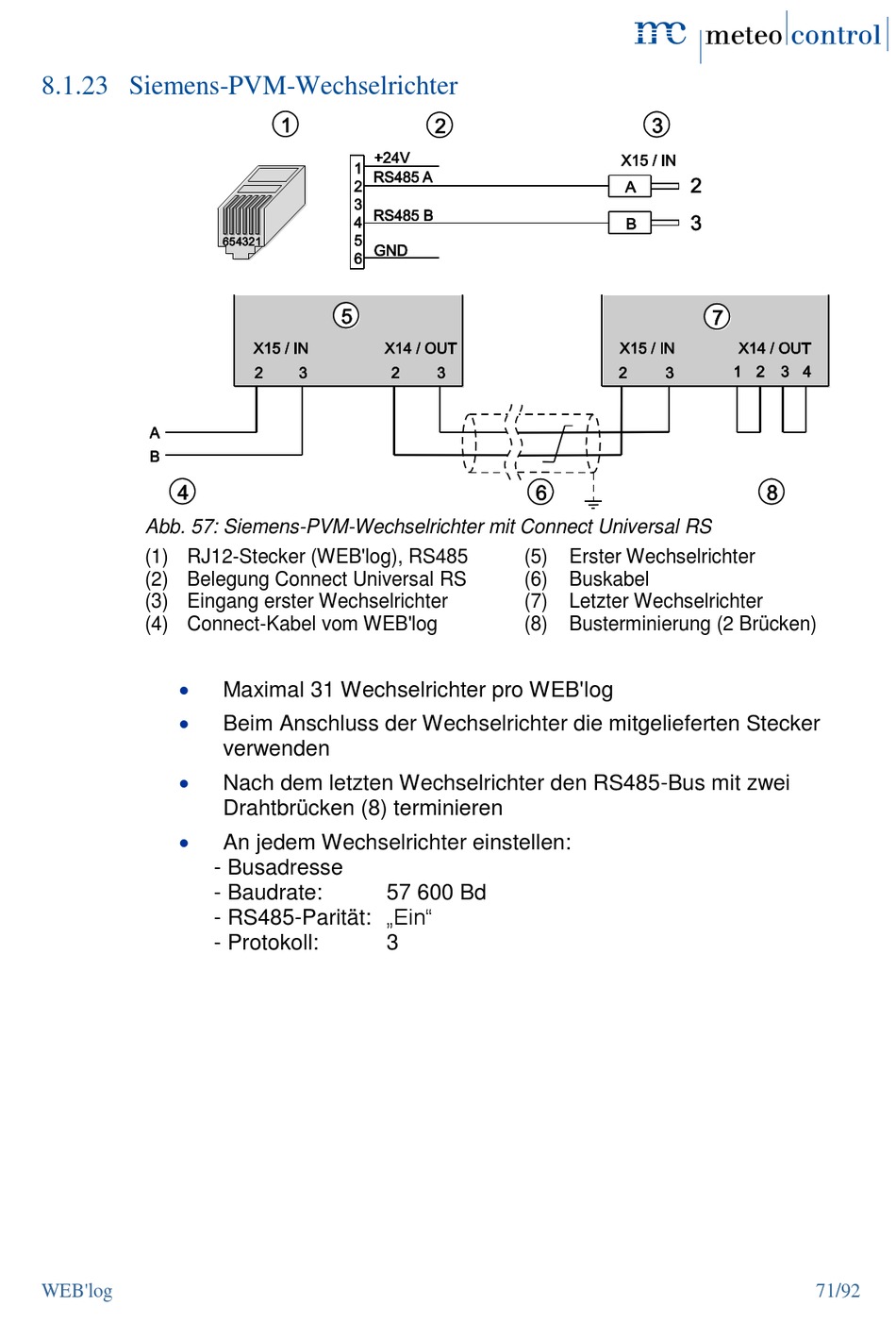

Abb. 57: Siemens-PVM-Wechselrichter mit Connect Universal RS

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) Eingang erster Wechselrichter
(4) Connect-Kabel vom WEB'log




WEB'log
Maximal 31 Wechselrichter pro WEB'log
Beim Anschluss der Wechselrichter die mitgelieferten Stecker
verwenden
Nach dem letzten Wechselrichter den RS485-Bus mit zwei
Drahtbrücken (8) terminieren
An jedem Wechselrichter einstellen:
- Busadresse
- Baudrate:
- RS485-Parität: „Ein"
- Protokoll:
(5)
(6)
(7)
(8)
57 600 Bd
3
Erster Wechselrichter
Buskabel
Letzter Wechselrichter
Busterminierung (2 Brücken)
