8.1.31 Xantrex-Wechselrichter

Für die Modelle GT100, GT250, GT500, GT630

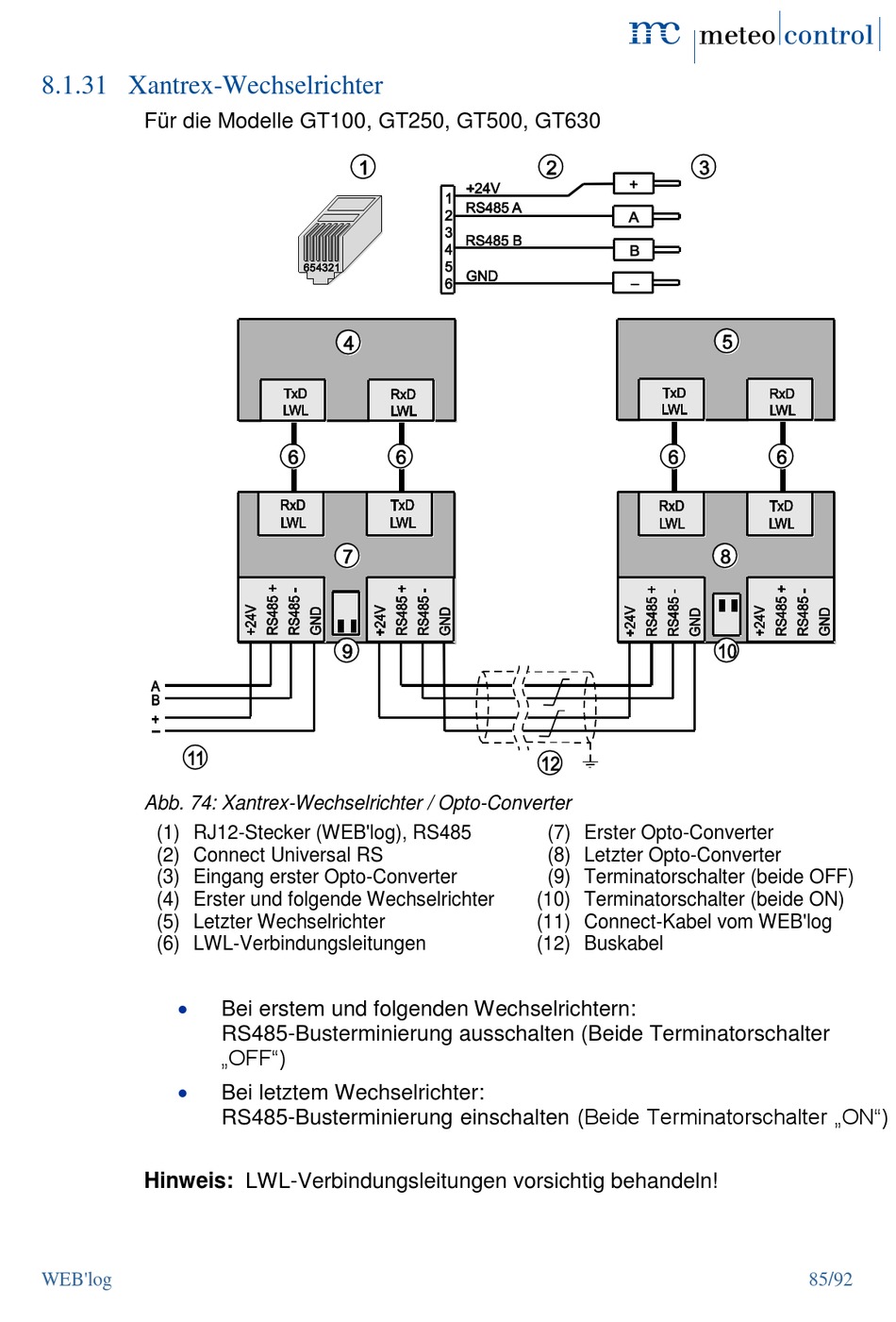

Abb. 74: Xantrex-Wechselrichter / Opto-Converter
(1) RJ12-Stecker (WEB'log), RS485
(2) Connect Universal RS
(3) Eingang erster Opto-Converter
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter
(6) LWL-Verbindungsleitungen


Hinweis: LWL-Verbindungsleitungen vorsichtig behandeln!
WEB'log
Bei erstem und folgenden Wechselrichtern:
RS485-Busterminierung ausschalten (Beide Terminatorschalter
„OFF")
Bei letztem Wechselrichter:
RS485-Busterminierung einschalten (Beide Terminatorschalter „ON")
(7) Erster Opto-Converter
(8) Letzter Opto-Converter
(9) Terminatorschalter (beide OFF)
(10) Terminatorschalter (beide ON)
(11) Connect-Kabel vom WEB'log
(12) Buskabel
85/92
