8.1.24 SMA-Wechselrichter

SMA String-Wechselrichter Piggy-Back

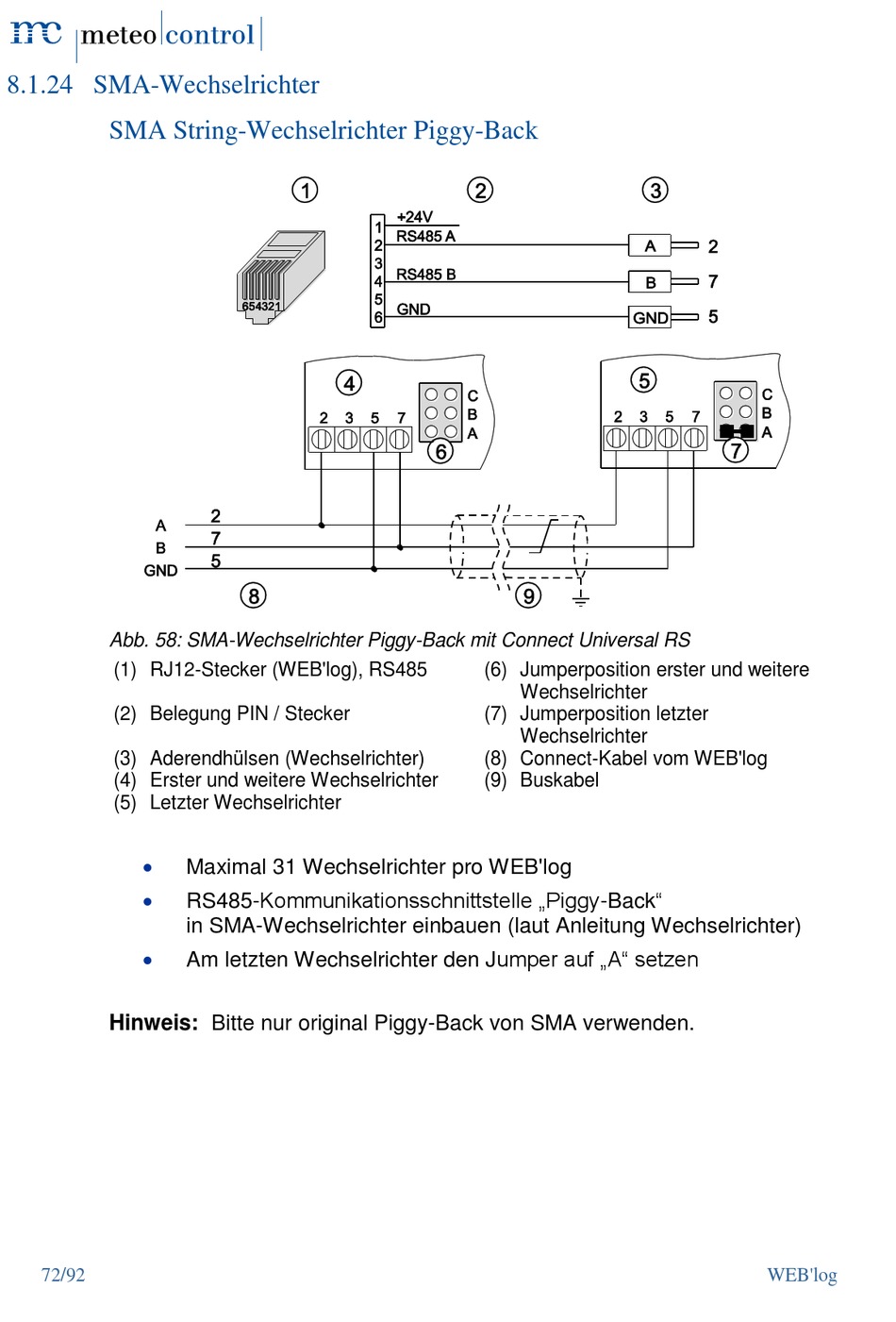

Abb. 58: SMA-Wechselrichter Piggy-Back mit Connect Universal RS

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Erster und weitere Wechselrichter
(5) Letzter Wechselrichter
Hinweis: Bitte nur original Piggy-Back von SMA verwenden.
72/92
Maximal 31 Wechselrichter pro WEB'log
RS485-Kommunikationsschnittstelle „Piggy-Back"
in SMA-Wechselrichter einbauen (laut Anleitung Wechselrichter)
Am letzten Wechselrichter den Jumper auf „A" setzen
(6) Jumperposition erster und weitere
Wechselrichter
(7) Jumperposition letzter
Wechselrichter
(8) Connect-Kabel vom WEB'log
(9) Buskabel
WEB'log
