4.5.3

Spannungsversorgung

Spannungsversorgung (230 V AC) mit einer Sicherung (z. B. B6A) absichern
oder alternativ Spannungseingang (24 V DC) verwenden.

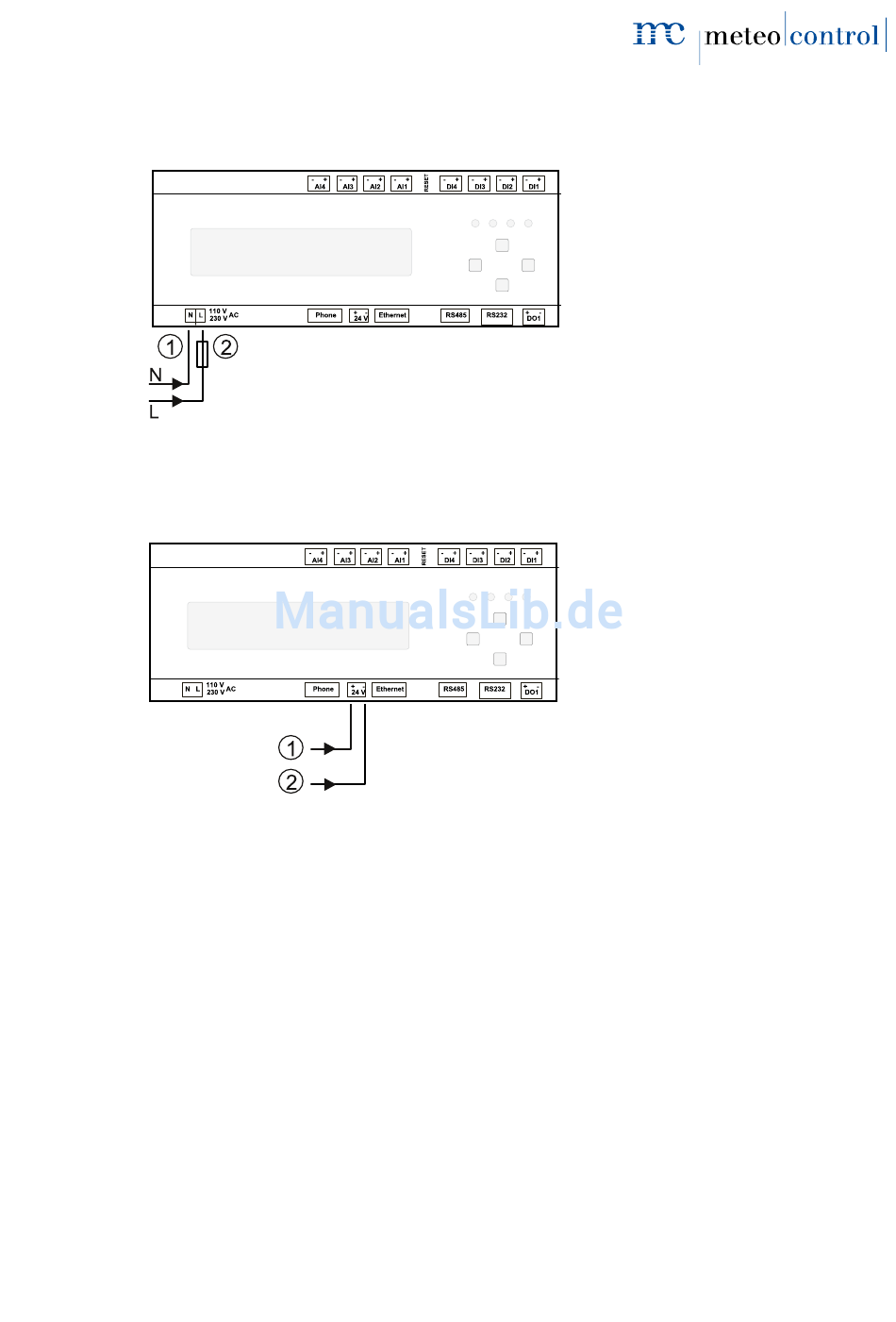

Abb. 10: 230 V Spannungsversorgung

(1) Neutralleiter

Abb. 11: 24 V Spannungseingang / -ausgang

(1) 24 V DC
Hinweis: Maximal können Sensoren (z.B. i'checker) bis zu einer
WEB'log
Stromaufnahme von 100mA über das integrierte Netzteil mit
Strom versorgt werden. Die Versorgung erfolgt über die RS485-
Buchse, in der +24V und GND verfügbar sind. Bei einer
Stromaufnahme der Sensoren von insgesamt mehr als 100mA
verwenden Sie bitte eine externe Stromversorgung.
(2) Phase mit Sicherung 6 A
(2) GND
19/92
