4.6.3

i'catcher

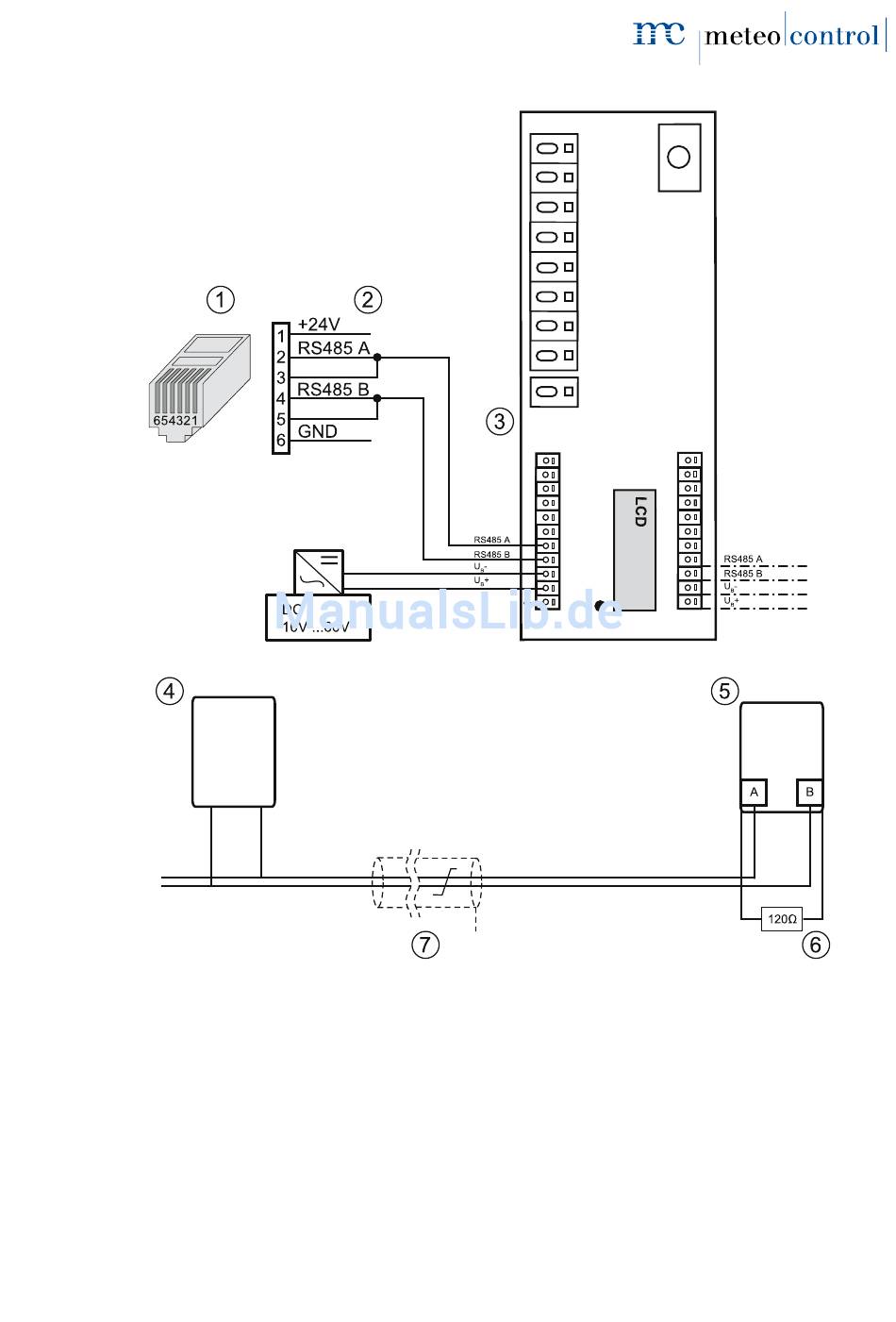

Abb. 14: Anschluss i'catcher mit Connect Universal RS, Klemmanschluss

(1) RJ12-Stecker (WEB'log),
RS485/RS422
(2) Belegung Connect-Universal RS
(3) Klemmen (i'catcher)
(4) Erster i'catcher
Hinweis: Bei Verwendung eines Modbustreibers wird der i'catcher an der
WEB'log
ersten seriellen Schnittstelle RS485 angeschlossen. Bei
proprietären Treibern ist der Anschluss über die zweite serielle
Schnittstelle RS232/RS422 vorgesehen.
(5) Letzter i'catcher
(6) Abschlusswiderstand 120 Ω
(7) Buskabel
23/92
