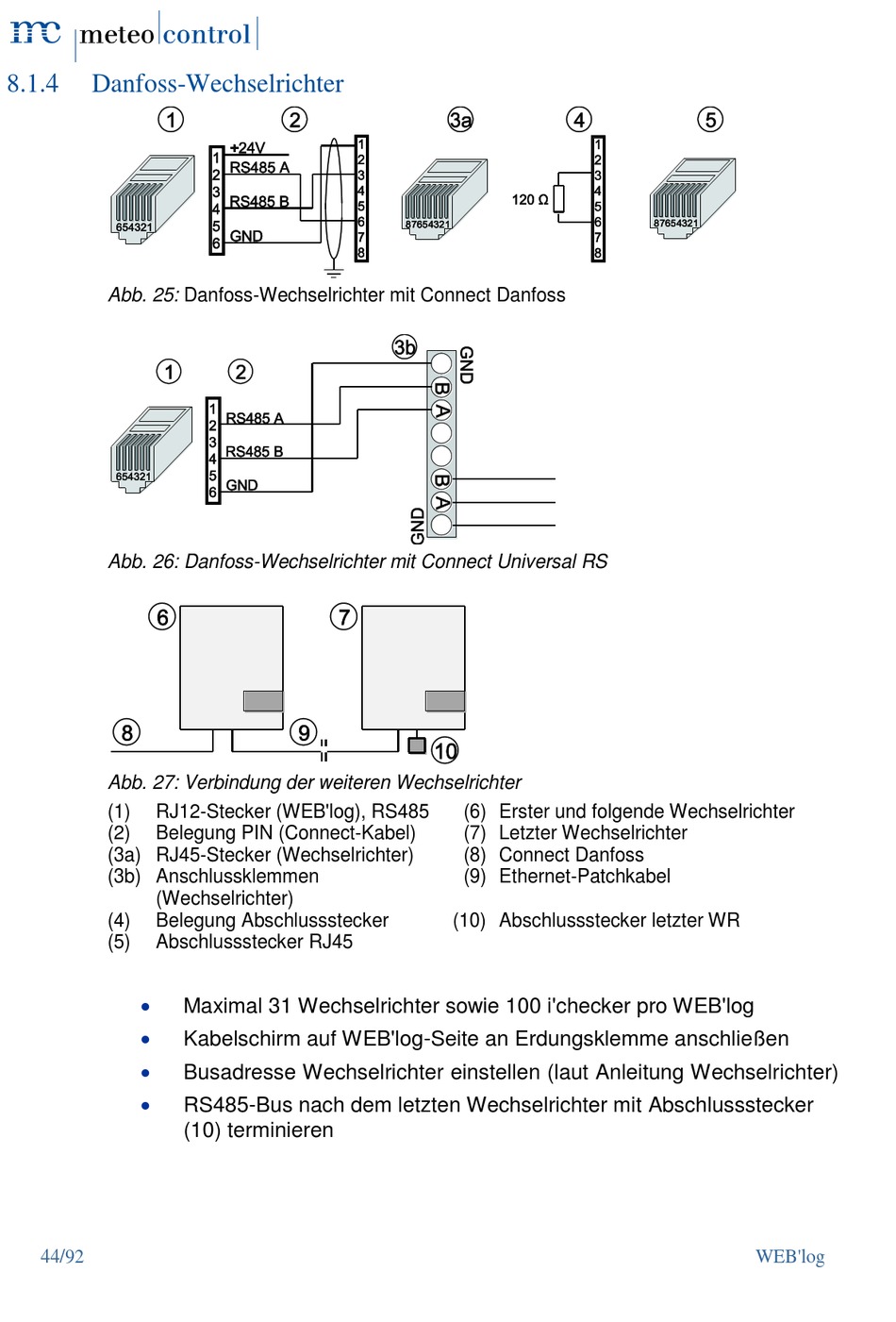

8.1.4

Danfoss-Wechselrichter

Abb. 25: Danfoss-Wechselrichter mit Connect Danfoss

Abb. 26: Danfoss-Wechselrichter mit Connect Universal RS

Abb. 27: Verbindung der weiteren Wechselrichter

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN (Connect-Kabel)
(3a) RJ45-Stecker (Wechselrichter)
(3b) Anschlussklemmen
(Wechselrichter)
(4) Belegung Abschlussstecker
(5) Abschlussstecker RJ45




44/92
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
Kabelschirm auf WEB'log-Seite an Erdungsklemme anschließen
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
RS485-Bus nach dem letzten Wechselrichter mit Abschlussstecker
(10) terminieren
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Connect Danfoss
(9) Ethernet-Patchkabel
(10) Abschlussstecker letzter WR
WEB'log
