8.1.9

Fronius-Wechselrichter

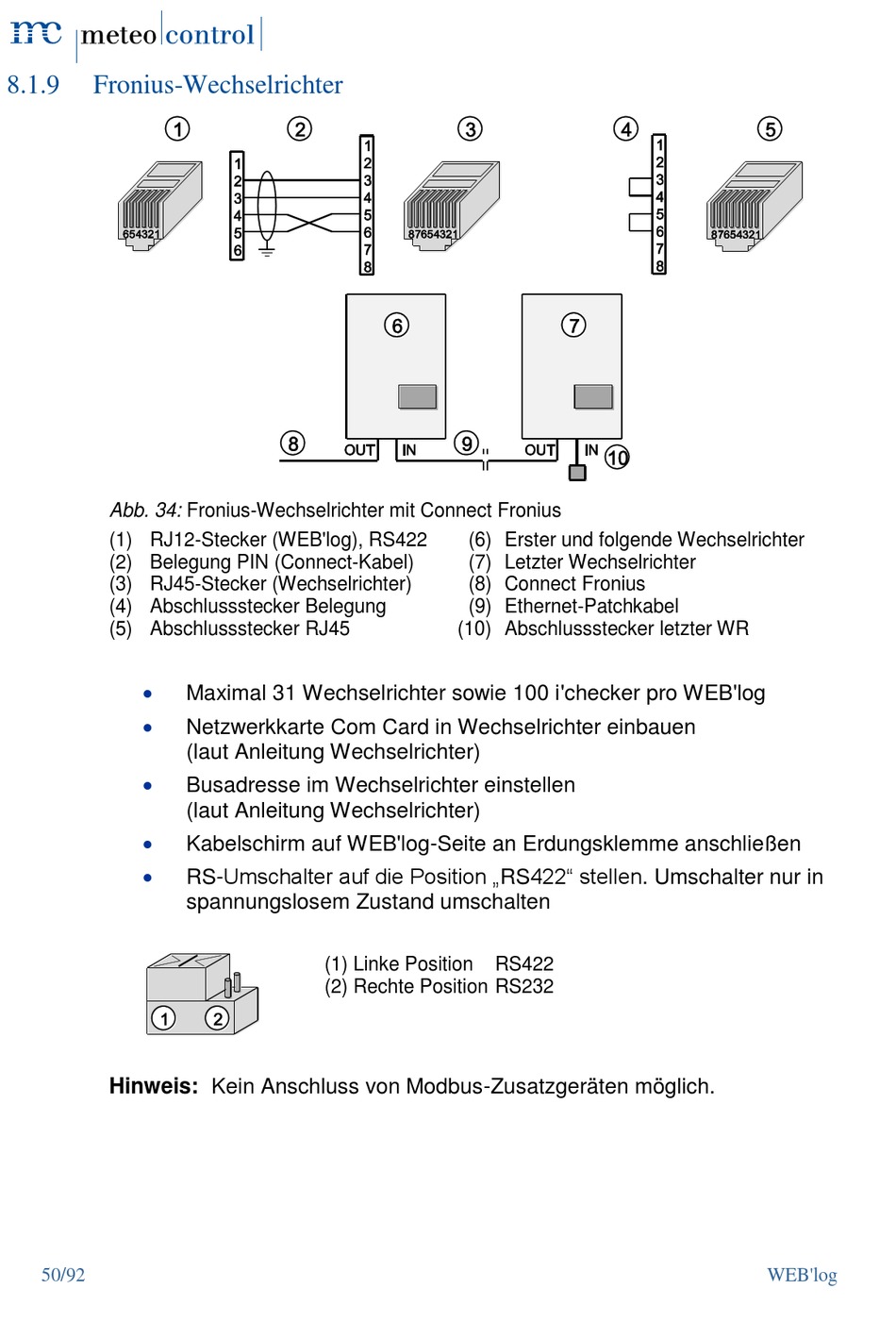

Abb. 34: Fronius-Wechselrichter mit Connect Fronius

(1) RJ12-Stecker (WEB'log), RS422
(2) Belegung PIN (Connect-Kabel)
(3) RJ45-Stecker (Wechselrichter)
(4) Abschlussstecker Belegung
(5) Abschlussstecker RJ45





Hinweis: Kein Anschluss von Modbus-Zusatzgeräten möglich.
50/92
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
Netzwerkkarte Com Card in Wechselrichter einbauen
(laut Anleitung Wechselrichter)
Busadresse im Wechselrichter einstellen
(laut Anleitung Wechselrichter)
Kabelschirm auf WEB'log-Seite an Erdungsklemme anschließen
RS-Umschalter auf die Position „RS422" stellen. Umschalter nur in
spannungslosem Zustand umschalten
(1) Linke Position
(2) Rechte Position RS232
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Connect Fronius
(9) Ethernet-Patchkabel
(10) Abschlussstecker letzter WR
RS422
WEB'log
