Anbindung Ethernet bei Sungrow String- und Zentral-Wechselrichter

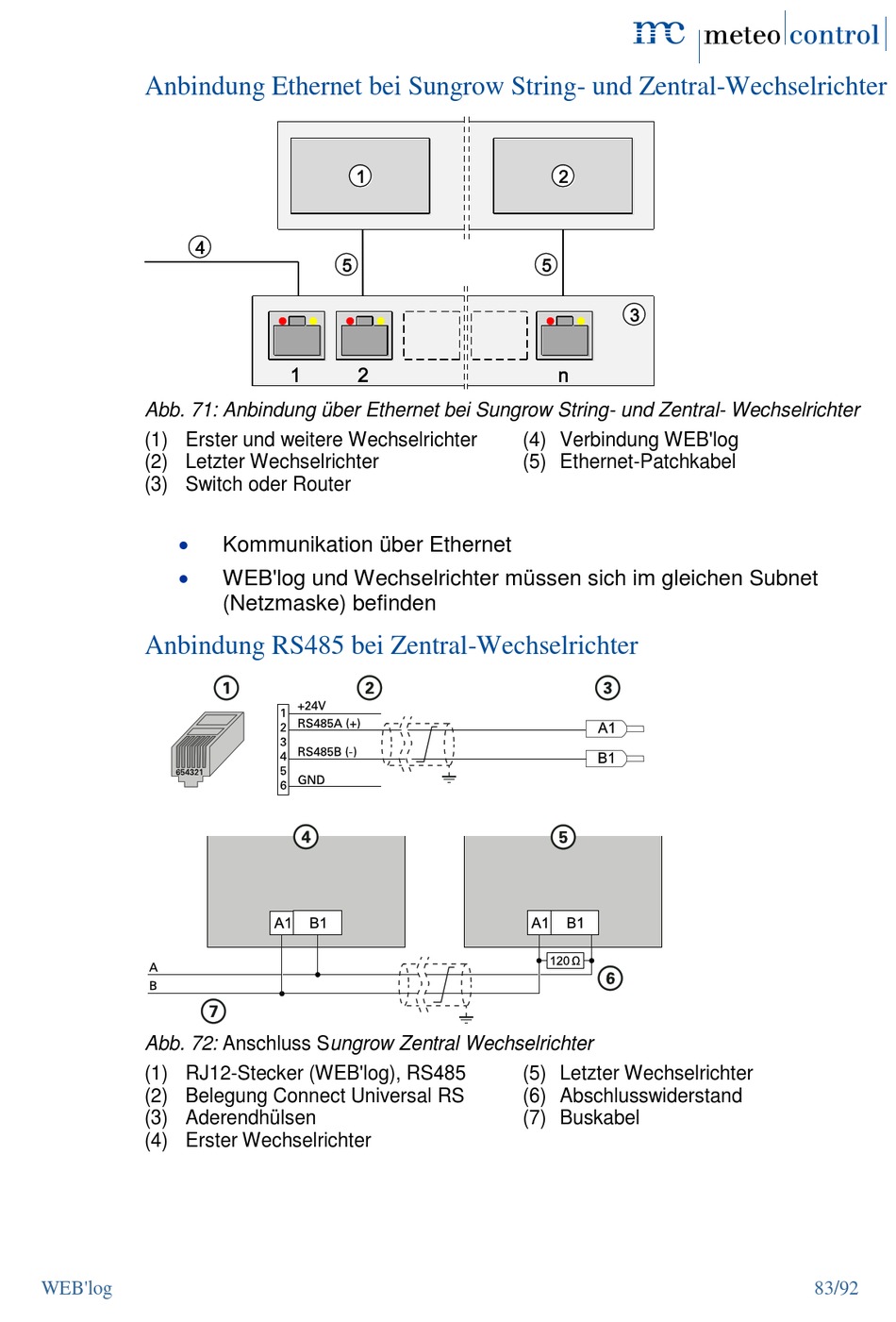

Abb. 71: Anbindung über Ethernet bei Sungrow String- und Zentral- Wechselrichter
(1) Erster und weitere Wechselrichter
(2) Letzter Wechselrichter
(3) Switch oder Router

Anbindung RS485 bei Zentral-Wechselrichter

Abb. 72: Anschluss Sungrow Zentral Wechselrichter

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) Aderendhülsen
(4) Erster Wechselrichter
WEB'log
Kommunikation über Ethernet
WEB'log und Wechselrichter müssen sich im gleichen Subnet
(Netzmaske) befinden
(4) Verbindung WEB'log
(5) Ethernet-Patchkabel
(5) Letzter Wechselrichter
(6) Abschlusswiderstand
(7) Buskabel
