Klemmen
meteocontrol empfiehlt die Verkabelung der Geräte über Klemmblöcke.
Kommt ein Klemmblock zum Einsatz, kann das Connect-Kabel durchtrennt
und als Verbindung vom WEB'log zum Klemmblock verwendet werden.
Abschirmung
Die Abschirmung des Kabels darf nur an einem Ende der Verbindung
geerdet werden.
4.4
Montage

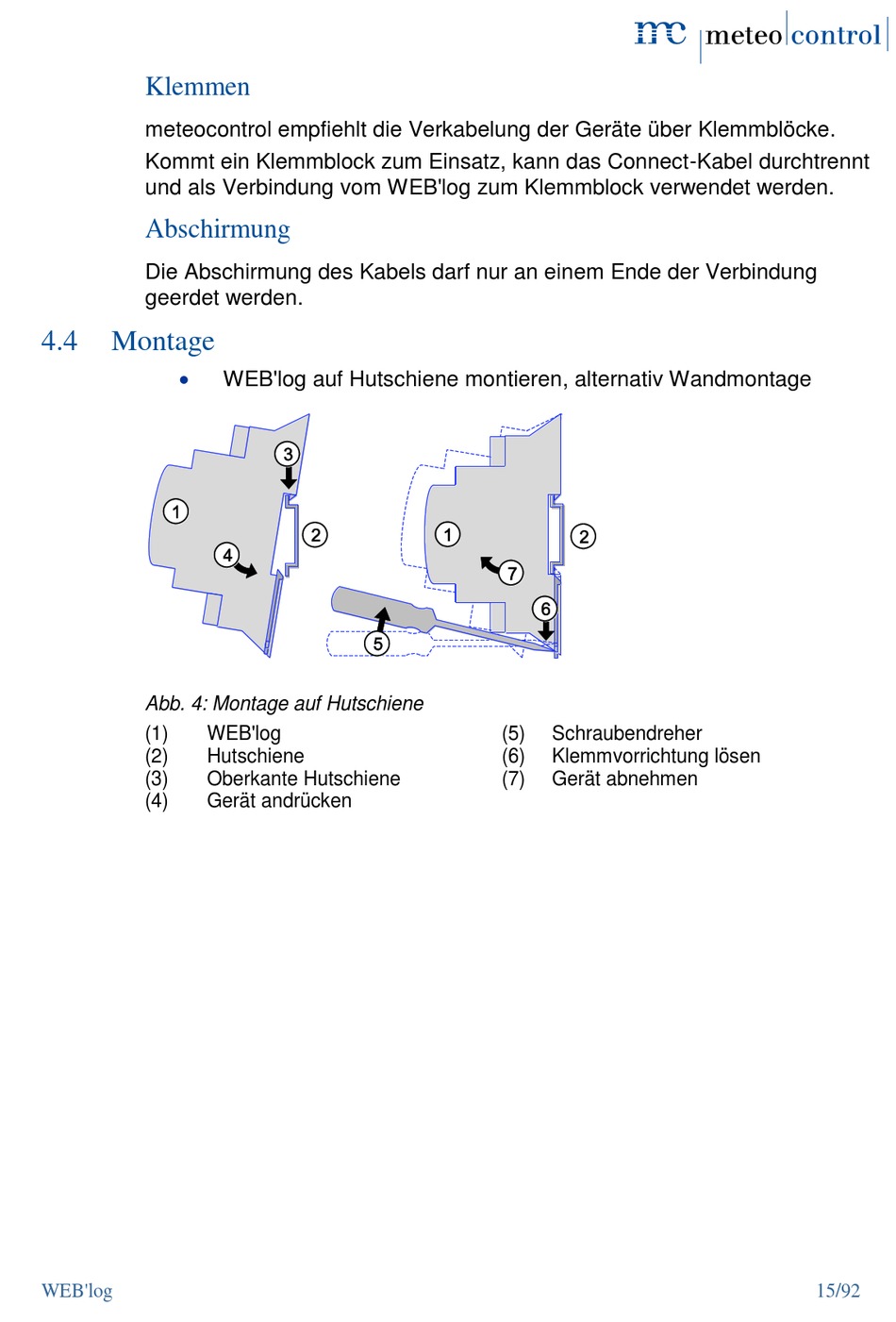

Abb. 4: Montage auf Hutschiene
(1)
WEB'log
(2)
Hutschiene
(3)
Oberkante Hutschiene
(4)
Gerät andrücken
WEB'log
WEB'log auf Hutschiene montieren, alternativ Wandmontage
(5)
Schraubendreher
(6)
Klemmvorrichtung lösen
(7)
Gerät abnehmen
15/92
