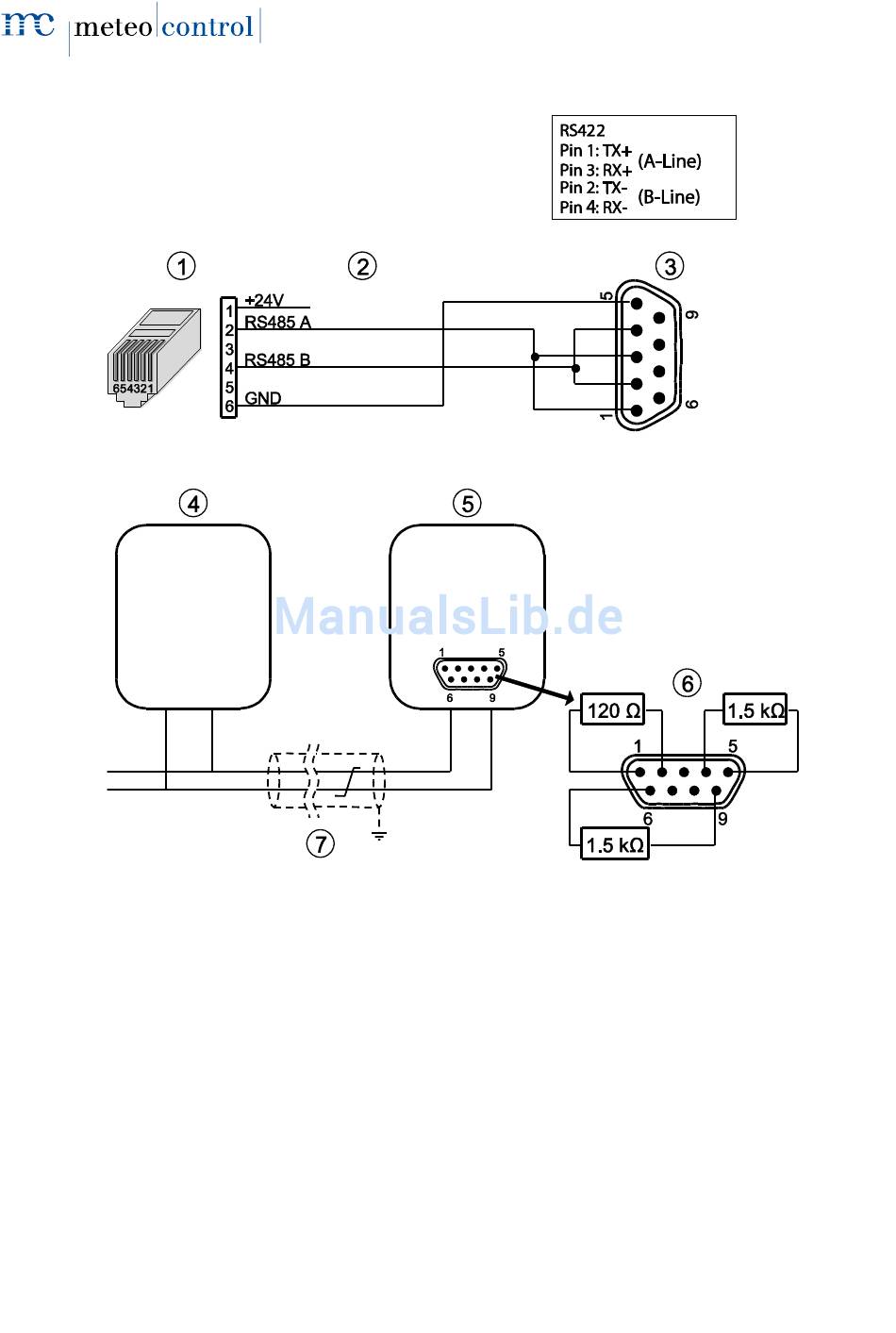

Abb. 53: Anschluss bei Sunway M-XS 4300, 5000, 6000 und 7500

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) DB9 Stecker (Wechselrichter)
(4) Erster Wechselrichter
68/92
(5) Letzter Wechselrichter
(6) Externe Abschlusswiderstand
(7) Buskabel
WEB'log
