Anschluss mit Stecker des Wechselrichters

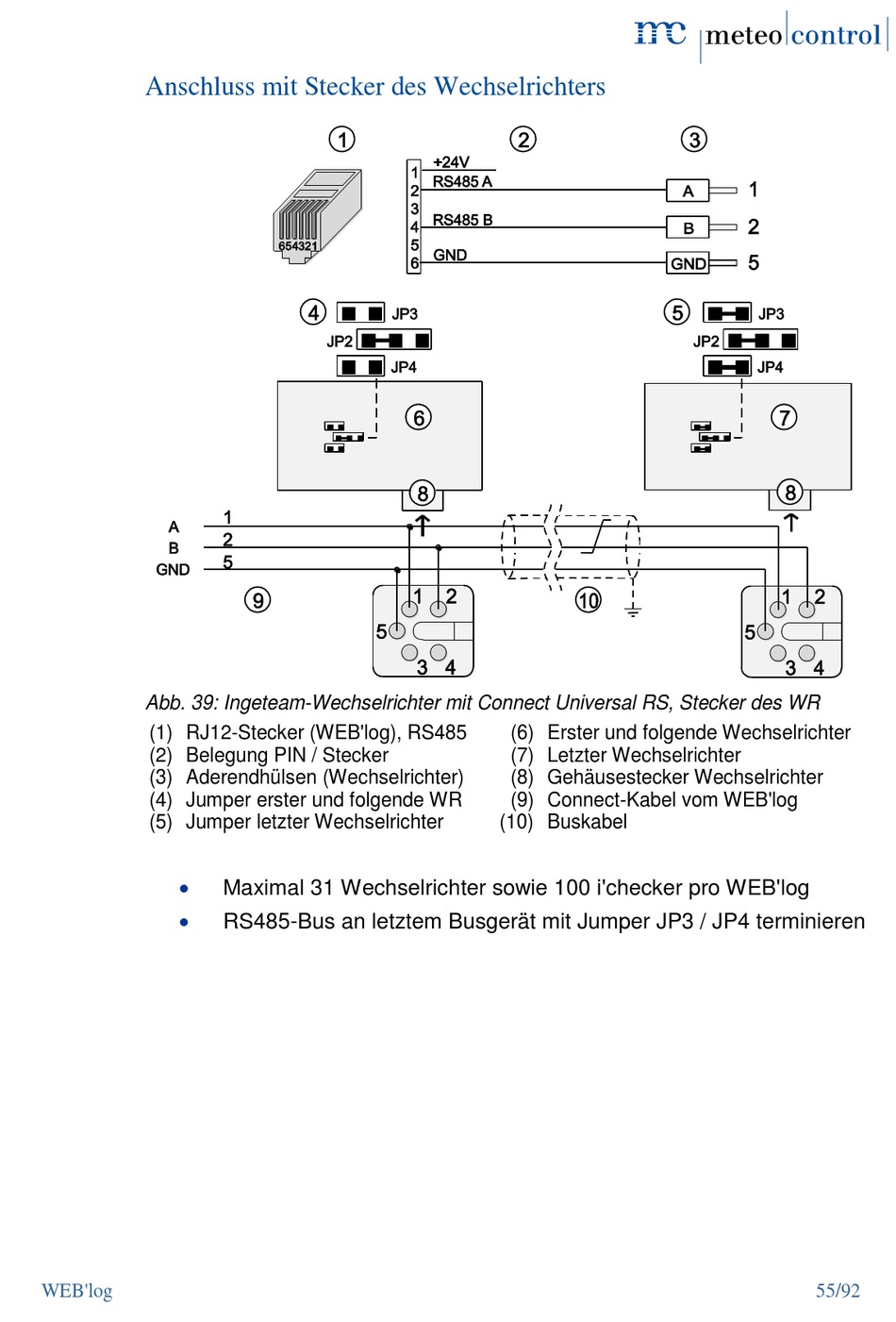

Abb. 39: Ingeteam-Wechselrichter mit Connect Universal RS, Stecker des WR

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Jumper erster und folgende WR
(5) Jumper letzter Wechselrichter
WEB'log
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
RS485-Bus an letztem Busgerät mit Jumper JP3 / JP4 terminieren
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Gehäusestecker Wechselrichter
(9) Connect-Kabel vom WEB'log
(10) Buskabel
55/92
