SMA String-Wechselrichter RS485 Quick-Module

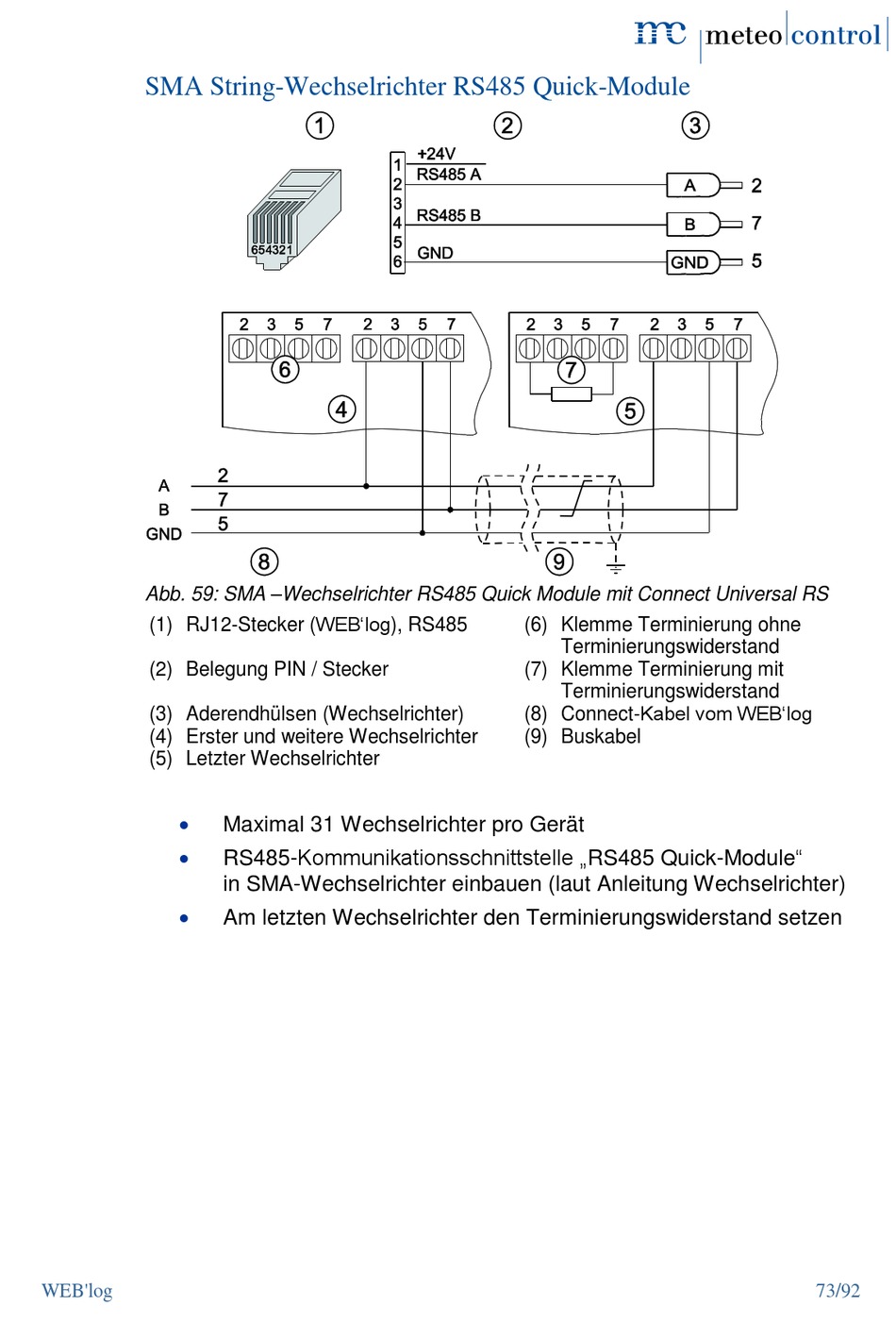

Abb. 59: SMA –Wechselrichter RS485 Quick Module mit Connect Universal RS
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Erster und weitere Wechselrichter
(5) Letzter Wechselrichter



WEB'log
Maximal 31 Wechselrichter pro Gerät
RS485-Kommunikationsschnittstelle „RS485 Quick-Module"
in SMA-Wechselrichter einbauen (laut Anleitung Wechselrichter)
Am letzten Wechselrichter den Terminierungswiderstand setzen
(6) Klemme Terminierung ohne
Terminierungswiderstand
(7) Klemme Terminierung mit
Terminierungswiderstand
(8) Connect-Kabel vom WEB'log
(9) Buskabel
