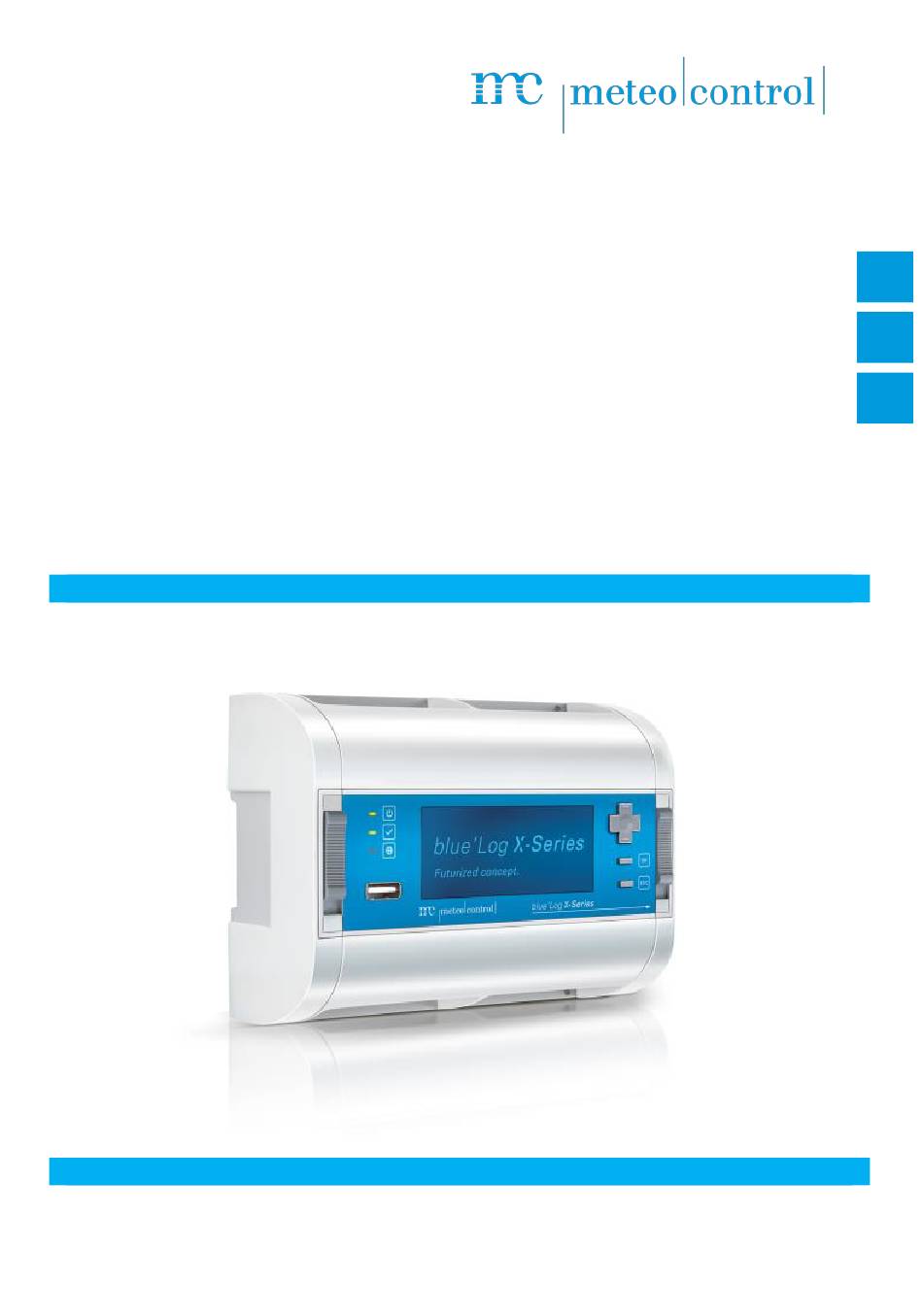

- Seite 1 BLUE’LOG XM / XC Quick Start Guide Schnellstartanleitung Guide de démarrage rapide Version 20240313...
- Seite 2 DEVICE OVERVIEW DO4 MI4 DO3 MI3 DO2 MI2 DO1 MI1 igital nput Term Reset igital utput ulti nput Ethernet RS 485 - 1 Term Term RS 485 - 2 Power out Power in 24V / 500mA 24 V ⑭ Bus termination of LED: Power supply status (13) LED: Device Status...
- Seite 3 ASSEMBLY ON THE DIN TOP-HAT RAIL blue’Log XM / XC Press the device DIN top-hat rail Latch nose extended Open latch (position: down) Closed latch (position: up) Upper edge of DIN top-hat rail WALL INSTALLATION Insert two screws 80 mm apart into the wall. Hang the device on the screws using the recesses on the rear side.
- Seite 4 BLUE’LOG EXPANSION (MX MODULES) The blue’Log base device can be expanded to provide additional interfaces using various expansion modules (MX modules). For installation information, see the operating manual for blue’Log XM / XC or the instructions for the relevant MX module at https://www.meteocontrol.com/en/services/downloads/ in the section Photovoltaic Monitoring >...
- Seite 5 STATUS-LEDS The meaning of the LEDs on the front of the blue’Log: Symbol Meaning blue‘Log is supplied with power Green: Off: No power supply Green: System loaded successfully, normal operation Orange: System booting, boot phase Red: System error Green: Connected to VCOM Orange: Establishing connection to VCOM Red:...
- Seite 6 Display FACTORY RESET By pressing the ESC button for 5s you can reset the blue’Log to its factory settings. After the 5s a security check appears in the display which must be confirmed by pressing OK. After the reset, the blue’Log will be restarted. BLUE’LOG CONFIGURATION –...
- Seite 7 Welcome to the Setup Wizard At the first login on the blue’Log you configure the “Security and privacy settings”. In addition, you can use the Setup Wizard, which will then help you set up the device step by step. The wizard can be closed and launched again at any time. Support Access The Support access is deactivated in the factory settings.
- Seite 8 CONNECTION TO VCOM – REGISTRATION To establish a connection to VCOM, you first need to set up a system in VCOM. You can then register in two ways: • Via the blue’Log web interface • Via VCOM blue’Log web interface Under PV System >...
- Seite 9 SAFETY INSTRUCTIONS Personnel : Installation, commissioning and maintenance of the device may only be performed by a qualified electrician. Given their specialist training, knowledge, experience and familiarity with the relevant standards and regulations, a qualified electrician is in a position not only to carry out work on electrical systems but also to recognize and avoid possible dangers unaided.
- Seite 10 GERÄTEÜBERSICHT DO4 MI4 DO3 MI3 DO2 MI2 DO1 MI1 Term Reset igital nput igital utput ulti nput Ethernet RS 485 - 1 Term Term RS 485 - 2 Power out Power in 24 V 24V / 500mA LED: Status der ⑭...
- Seite 11 MONTAGE AUF DER HUTSCHIENE blue’Log XM / XC Gerät andrücken DIN-Hutschienen Verrastungsnase ausgefahren Verriegelung geöffnet (Position: Verriegelung geschlossen unten) (Position: oben) Oberkante DIN-Hutschiene WANDMONTAGE Zwei Schrauben im Abstand von 80 mm in der Wand befestigen. Gerät in die rückseitigen Einlässe einhängen. Gerät nach unten schieben und auf korrekten Sitz prüfen. Zur Demontage das Gerät nach oben schieben und nach vorne abnehmen...
- Seite 12 BLUE ERWEITERUNG (MX-MODULE) Das blue’Log Basisgerät kann durch verschiedene ansteckbaren Erweiterungsmodule (MX-Module) um zusätzliche Schnittstellen erweitert werden. Informationen zur Montage siehe Bedienungsanleitung von blue'Log XM / XC oder in der Anleitung des jeweiligen MX-Moduls unter https://www.meteocontrol.com/en/services/downloads/ im Bereich Photovoltaik-Überwachung > Produkte.
- Seite 13 STATUS-LEDS Bedeutung der LEDs auf der Frontseite des blue’Logs: Symbol Bedeutung blue‘Log wird mit Spannung versorgt Grün: Aus: Keine Spannungsversorgung Grün: System erfolgreich geladen, Normalbetrieb Orange: System läuft hoch, Bootphase Rot: System im Fehlerfall Grün: Mit VCOM verbunden Orange: Verbindungsaufbau zu VCOM Rot: Keine Verbindung zu VCOM KONFIGURATION BLUE’LOG –...
- Seite 14 Display WERKSEINSTELLUNGEN Durch 5s langes Drücken der ESC-Taste können Sie den blue'Log auf die Werkseinstellungen zurücksetzen. Nach erscheint Display eine Sicherheitsabfrage, die Sie mit OK bestätigen müssen. Nach dem Reset wird der blue'Log neu gestartet. KONFIGURATION BLUE’LOG – WEBOBERFLÄCHE Browser Anmeldung Um eine Verbindung zu Ihrem blue'Log herzustellen, geben Sie die IP-Adresse des blue'Log in die Adresszeile Ihres Internet-Browsers ein.
- Seite 15 Willkommen beim Einrichtungsassistenten Bei der ersten Anmeldung auf dem blue'Log konfigurieren Sie die "Sicherheits- und Datenschutzeinstellungen". Darüber hinaus können Sie den Einrichtungsassistenten verwenden, der Sie Schritt für Schritt bei der Einrichtung des Geräts unterstützt. Der Assistent kann jederzeit geschlossen und erneut gestartet werden. Supportzugang Der Supportzugang ist im Auslieferungszustand deaktiviert.
- Seite 16 VERBINDUNG ZU VCOM – REGISTRIERUNG Um eine Verbindung zu VCOM herzustellen, müssen Sie zuerst eine Anlage in VCOM anlegen. Danach haben Sie zwei Möglichkeiten der Registrierung: • Über die Weboberfläche des blue'Log • Über VCOM blue'Log Weboberfläche Im Menü PV-Anlage > VCOM geben Sie einen Anlagenschlüssel (z.B. WTTRY), einen VCOM-Benutzernamen und ein Passwort ein und klicken Sie auf Registrierung.
- Seite 17 SICHERHEITSHINWEISE Personal : Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch eine Elektrofachkraft erfolgen. Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.
- Seite 18 APERÇU DE L'APPAREIL DO4 MI4 DO3 MI3 DO2 MI2 DO1 MI1 Term Reset igital nput igital utput ulti nput Ethernet RS 485 - 1 Term Term RS 485 - 2 Power out Power in 24V / 500mA 24 V ⑭ Terminaison de bus de LED : État alimentation (13)
- Seite 19 MONTAGE SUR LE RAIL DIN blue’Log XM / XC Appuyer sur l'appareil Rail DIN Ergot d'enclenchement sorti Verrouillage ouvert (position : Verrouillage fermé (position : basse) haute) Bord supérieur du rail DIN INSTALLATION AU MUR Fixez deux vis sur le mur à une distance de 80 mm l’une de l’autre. Accrochez l'appareil par les points de suspension situés à...
- Seite 20 L'appareil de base blue'Log peut être étendu à l’aide des modules d'extension (modules MX). Vous trouverez des informations sur le montage dans le manuel d’instructions de la gamme blue'Log XM / XC ou dans le manuel d’instructions du module MX correspondant sur le site https://www.meteocontrol.com/en/services/downloads/, rubrique Monitoring photovoltaïque >...
- Seite 21 LED D'ETAT Signification des LED situées sur la face avant de blue'Log : Symbole Signification Vert: blue'Log alimenté en tension Éteinte: Aucune alimentation en tension Vert: Chargement du système effectué avec succès, service normal Orange: Système en cours de démarrage, phase de boot Rouge: Erreur système...
- Seite 22 Affichage RÉGLAGES D'USINE En appuyant sur la touche ESC pendant 5 secondes, vous pouvez remettre le blue'Log aux réglages d'usine. Après les 5 secondes, une interrogation de sécurité apparaît à l'écran, que vous devez confirmer par OK. Après la réinitialisation, le blue'Log sera redémarré.
- Seite 23 Assistant Lors de votre première connexion sur le blue'Log, veuillez configurer les « paramètres de sécurité et de confidentialité ». En outre, vous pouvez utiliser l'assistant, qui vous aidera à configurer l'appareil étape par étape. Vous pouvez interrompre et reprendre l'assistant à...
- Seite 24 CONNEXION A VCOM – ENREGISTREMENT Pour établir une connexion avec VCOM, vous devez d'abord configurer un système dans VCOM. Vous disposez ensuite de deux possibilités pour vous enregistrer : • Via l'interface web blue'Log • Via VCOM Interface web blue’Log Accédez à...
- Seite 25 INSTRUCTIONS DE SECURITE Personnel : L'installation, la mise en service et l'entretien de l'appareil doivent être confiés exclusivement à un électricien qualifié. Les électriciens qualifiés sont des personnes qui, en raison de leur formation professionnelle, leurs compétences, leur expérience ainsi que leurs connaissances des dispositions et normes applicables, sont en mesure d’exécuter des tâches sur des installations électriques et de reconnaître et éviter les éventuels dangers.
- Seite 28 www.meteocontrol.com Further information: Text and illustrations represent state-of-the-art technology at the time of printing • Subject to technical modifications • We assume no liability for printing errors. Item number 832095 • Version 20230313...
