8.1.29 Sungrow (Modbus)

Anbindung RS485 bei String-Wechselrichter
Die Anbindung unterscheidet sich je nach Busstecker am Wechselrichter
(M12 oder RJ45).

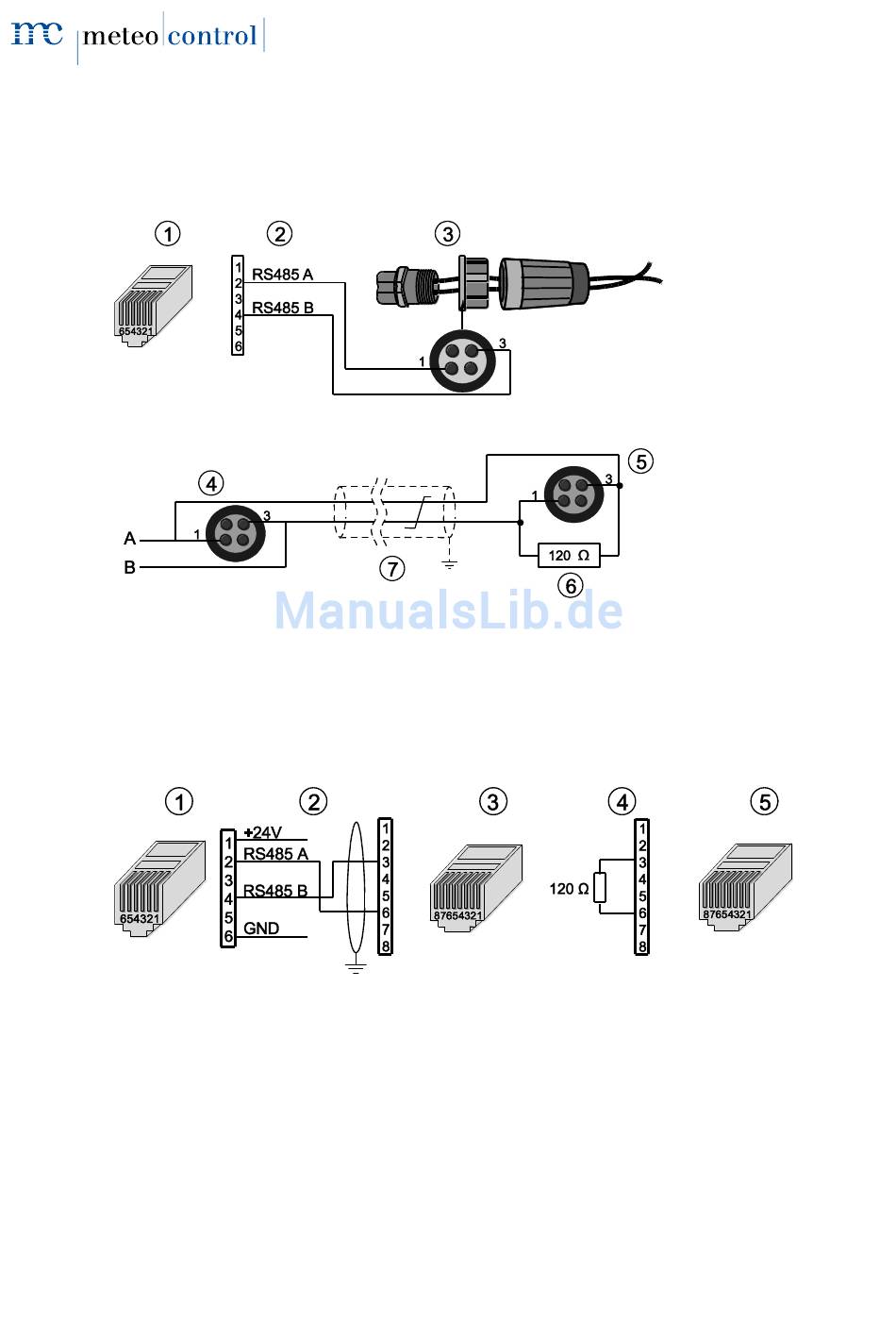

Abb. 69: M12 Anschluss bei Sungrow String-Wechselrichter

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) Direkte Steckverbindung
(Wechselrichter)
(4) Buchse erster Wechselrichter

Abb. 70: RJ45 Anschluss bei Sungrow String-Wechselrichter

(1) RJ12-Stecker (WEB`log), RS485
(2) Belegung PIN (Connect-Kabel)
(3) RJ45-Stecker (Wechselrichter)
82/92
(5) Buchse letzter Wechselrichter
(6) Abschlusswiderstand
(7) Buskabel
(4) Abschlussstecker Belegung
(5) Abschlussstecker RJ45
