Refusol-Wechselrichter; Abb. 47: Refusol-Wechselrichter Mit Connect Universal Rs - Meteo Control WEB’log PRO unlimited Bedienungsanleitung

8.1.18 Refusol-Wechselrichter

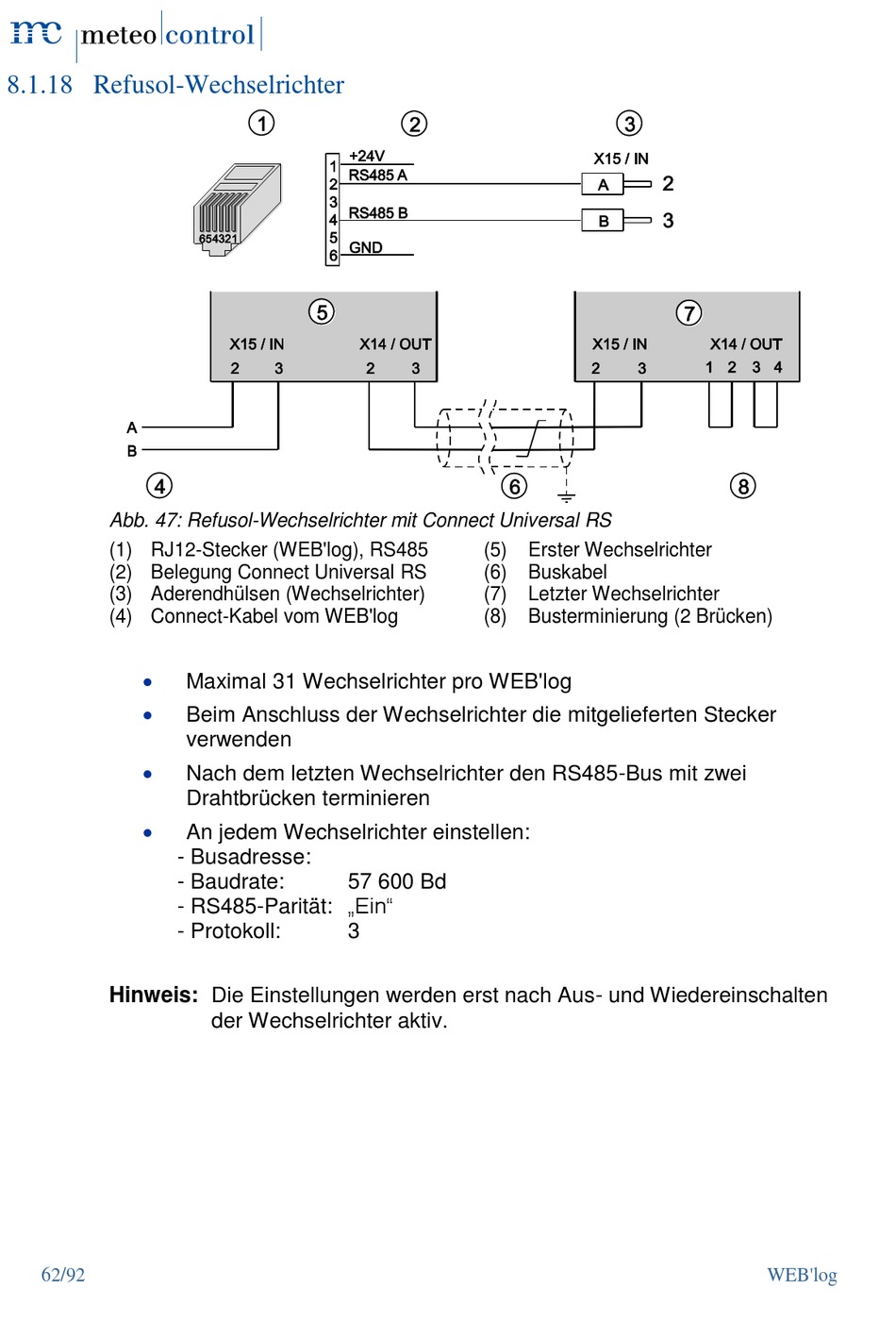

Abb. 47: Refusol-Wechselrichter mit Connect Universal RS

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) Aderendhülsen (Wechselrichter)
(4) Connect-Kabel vom WEB'log




Hinweis: Die Einstellungen werden erst nach Aus- und Wiedereinschalten
62/92
Maximal 31 Wechselrichter pro WEB'log
Beim Anschluss der Wechselrichter die mitgelieferten Stecker
verwenden
Nach dem letzten Wechselrichter den RS485-Bus mit zwei
Drahtbrücken terminieren
An jedem Wechselrichter einstellen:
- Busadresse:
- Baudrate:
- RS485-Parität: „Ein"
- Protokoll:
der Wechselrichter aktiv.
(5)
(6)
(7)
(8)
57 600 Bd
3
Erster Wechselrichter
Buskabel
Letzter Wechselrichter
Busterminierung (2 Brücken)
WEB'log
