8.1.17 Power One-Wechselrichter

String-Wechselrichter

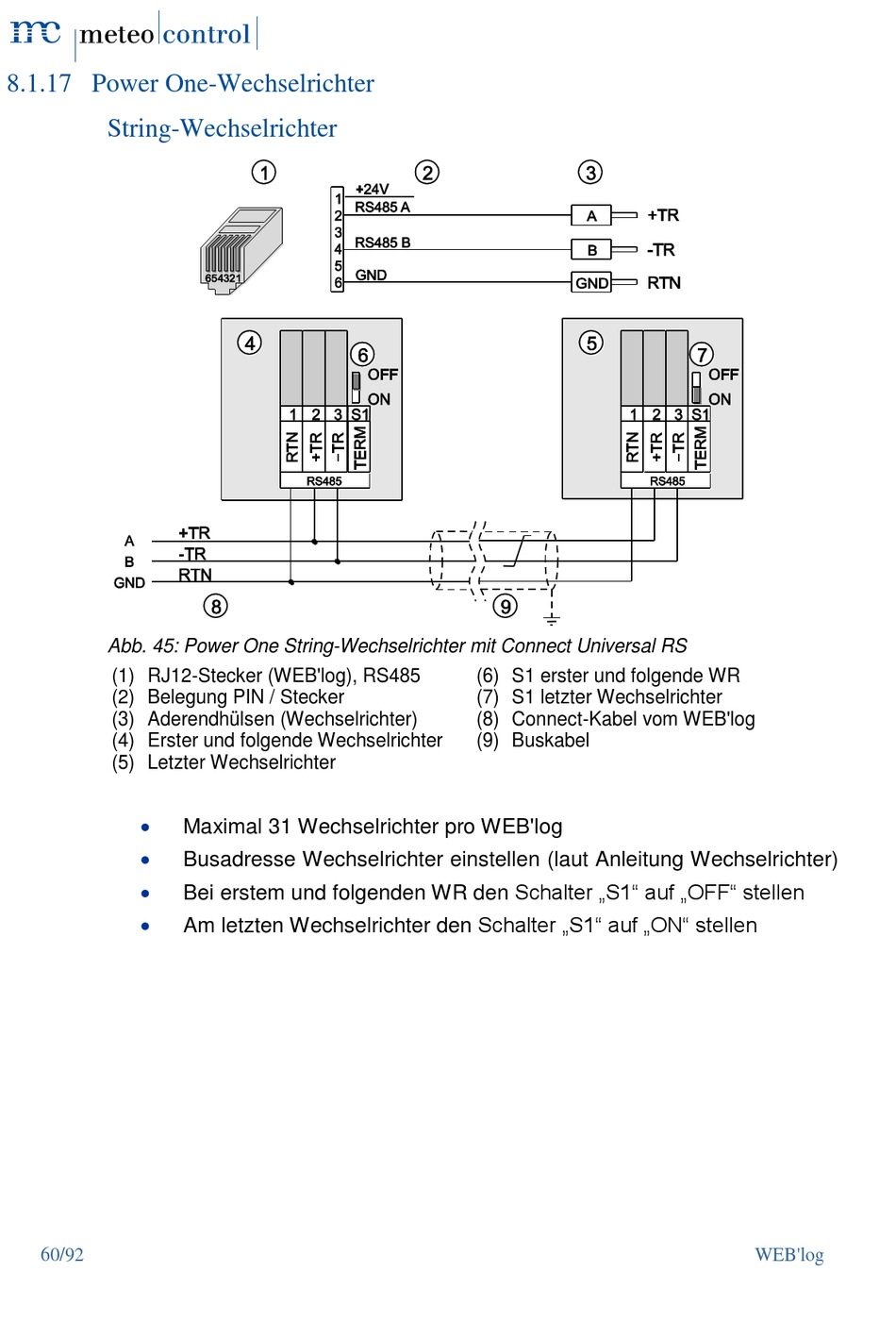

Abb. 45: Power One String-Wechselrichter mit Connect Universal RS

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter




60/92
Maximal 31 Wechselrichter pro WEB'log
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Bei erstem und folgenden WR den Schalter „S1" auf „OFF" stellen
Am letzten Wechselrichter den Schalter „S1" auf „ON" stellen
(6) S1 erster und folgende WR
(7) S1 letzter Wechselrichter
(8) Connect-Kabel vom WEB'log
(9) Buskabel
