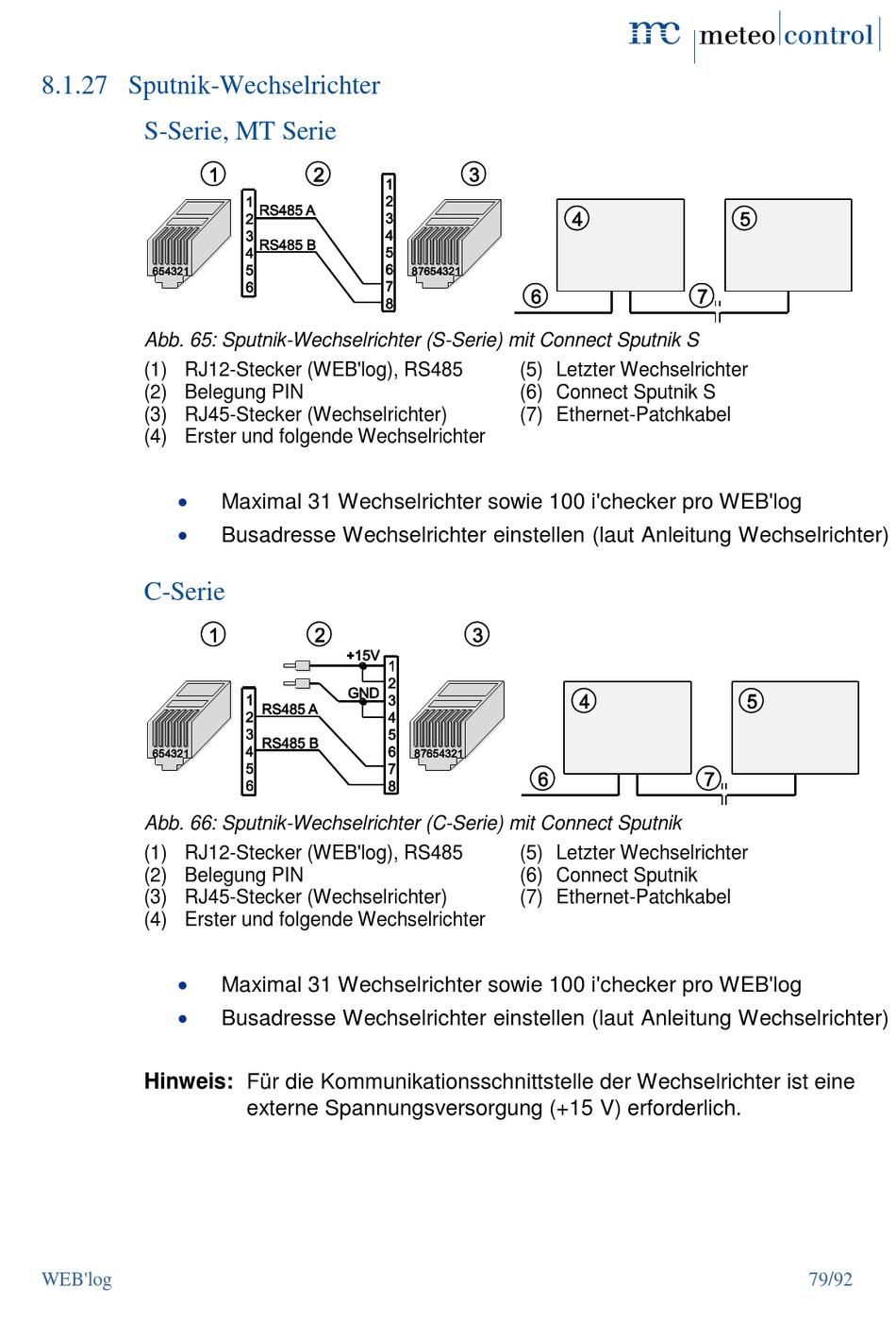

8.1.27 Sputnik-Wechselrichter

S-Serie, MT Serie

Abb. 65: Sputnik-Wechselrichter (S-Serie) mit Connect Sputnik S

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter


C-Serie

Abb. 66: Sputnik-Wechselrichter (C-Serie) mit Connect Sputnik

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter


Hinweis: Für die Kommunikationsschnittstelle der Wechselrichter ist eine
WEB'log
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
externe Spannungsversorgung (+15 V) erforderlich.
(5) Letzter Wechselrichter
(6) Connect Sputnik S
(7) Ethernet-Patchkabel
(5) Letzter Wechselrichter
(6) Connect Sputnik
(7) Ethernet-Patchkabel
79/92
